6ES7407-0RA02-0AA0

Produktübersicht

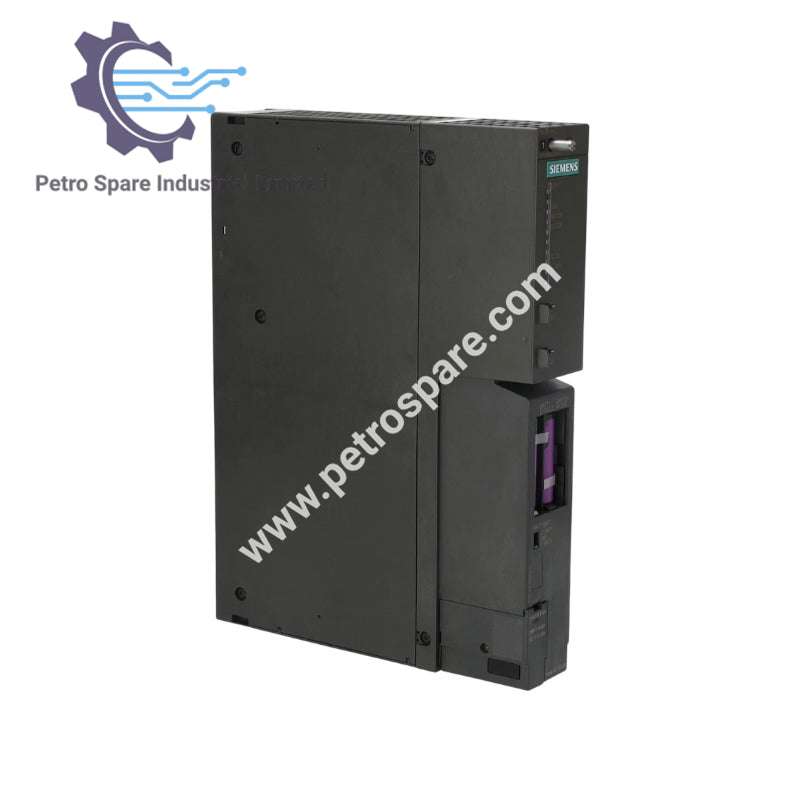

Das 6ES7407-0RA02-0AA0 ist ein SIMATIC S7‑400-Netzteil PS407 mit einem Ausgangsstrom von 20 A, einem Weitbereichseingang UC 120/230 V sowie Ausgängen mit 5 V DC / 20 A und 24 V DC / 1 A.

Eingangsstrom

• Nennwert bei 120 V DC: 1,4 A
• Nennwert bei 230 V DC: 0,7 A
• Nennwert bei 120 V AC: 1,4 A
• Nennwert bei 230 V AC: 0,7 A
• Einschaltstrom (max.): 88 A (Halbwertsbreite 1,1 ms)
• Ableitstrom (max.): 5 mA

Ausgangsspezifikationen

• Typ: DC
• 5-V-DC-Ausgang: Ja, max. 20 A (keine Grundlast erforderlich)
• 24-V-DC-Ausgang: Ja, max. 1 A (leerlauffest)
• Kurzschlussschutz: Ja

Leistung und Verlust

• Wirkleistungseingang (typ.): 158 W
• Verlustleistung (typ.): 35 W

Umgebungsbedingungen

• Betriebstemperatur: 0 °C bis +60 °C

Anschlussart

• Ausführung: 3 × 1,5 mm², ein- oder mehrdrähtige Leitung mit Aderendhülse, Außendurchmesser 3–9 mm

Abmessungen und Gewicht

• Breite: 50 mm
• Höhe: 290 mm
• Tiefe: 217 mm
• Gewicht: ca. 1.300 g

---
