6ES7214-1AD23-0XB0

Produktübersicht

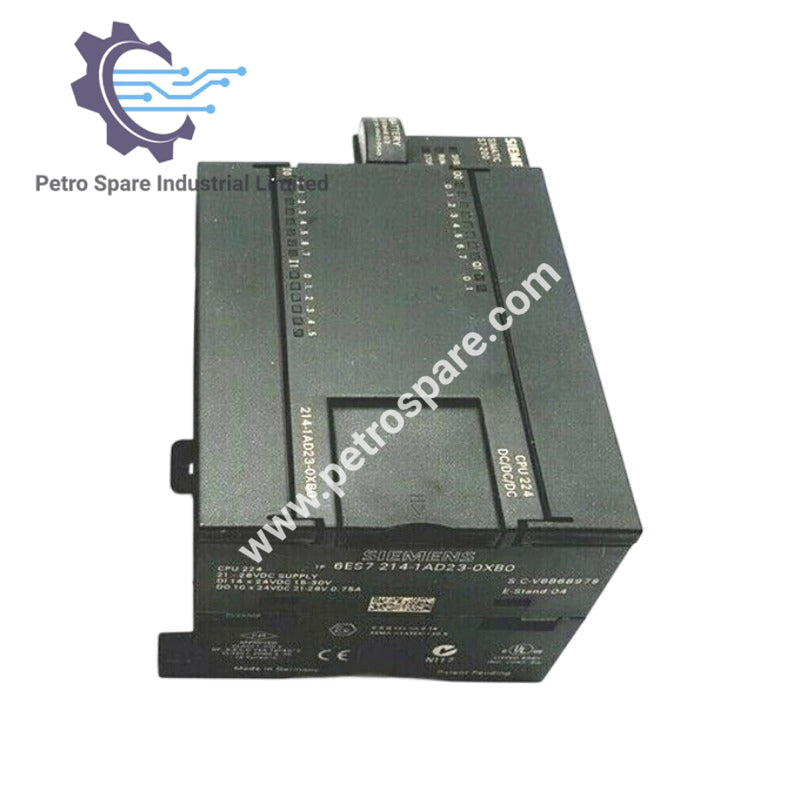

Die 6ES7214-1AD23-0XB0 ist eine kompakte SIMATIC S7‑200 CPU 224 mit Gleichspannungsversorgung, 14 digitalen Eingängen / 10 digitalen Ausgängen und einem Code-/Datenspeicher von 8/12 KB Code/8 KB Daten, erweiterbar über PROFIBUS DP.

Versorgungsspannung

• Nennwert: 24 V DC
• Lastspannung L+ (Nennwert): 24 V DC
• Zulässiger Bereich: 20,4 V bis 28,8 V DC

Eingangsstrom

• Einschaltstrom (max.): 12 A bei 28,8 V
• aus Versorgungsspannung L+ (max.): 700 mA (110 mA bis 700 mA, Ausgangsstrom für Erweiterungsmodule)
• 5-V-DC-Ausgangsstrom: 660 mA

Geberversorgung (24 V)

• 24-V-Geberversorgung: Ja; zulässiger Bereich: 15,4 bis 28,8 V
• Kurzschlussschutz: Ja (elektronisch bei 280 mA)
• Ausgangsstrom (max.): 280 mA

Schutzart

• IP20: Ja

Umgebungsbedingungen

• Horizontale Montage: 0 °C bis +55 °C
• Vertikale Montage: 0 °C bis +45 °C

Anschlussart

• Steckbare I/O-Klemmen: Ja

Technische Daten

• Breite: 120,5 mm
• Höhe: 80 mm
• Tiefe: 62 mm
• Gewicht: ca. 360 g

---
