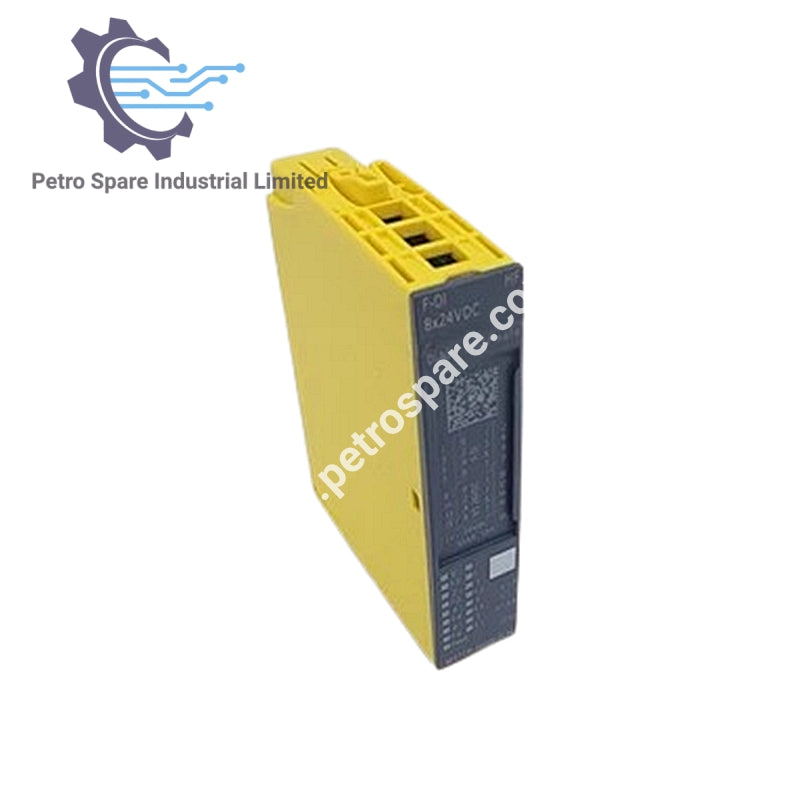

6ES7136-6BA00-0CA0

Übersicht

• Modell: 6ES7136-6BA00-0CA0

• Typ: Elektronikmodul (ET 200SP, F‑DI 8×24 V DC HF)

• Anwendung: Sicherheits-Digitaleingangsmodul für ET 200SP-Systeme, unterstützt bis PL E (ISO 13849‑1) / SIL3 (IEC 61508)

Allgemeine Informationen

• Produktbezeichnung: F‑DI 8×24 V DC HF

• Verwendbare Basiseinheiten: BU Typ A0

• Funktionen: I&M-Daten (I&M0 bis I&M3)

• Engineering-Tools:

  • STEP 7 TIA Portal (ab V12)

  • STEP 7 (ab V5.5 SP3)

  • PROFINET (GSD V2.31)

Elektrische Eigenschaften

• Versorgungsspannung (DC): 24 V Nennwert

• Zulässiger Bereich: 20,4 … 28,8 V DC

• Verpolungsschutz: Ja

• Eingangsstrom:

  • 75 mA (Nennwert, ohne Last)

  • 21 mA max. (vom Rückplane-Bus)

• Leistung vom Rückplane-Bus verfügbar: 70 mW

• Leistungsverlust: 4 W (typisch)

Encoder-Versorgung

• Anzahl der Ausgänge: 8

• Kurzschlussschutz: Ja (elektronisch, Schwelle 0,7 … 1,8 A)

• Ausgangsstrom:

  • Max. 0,3 A pro Kanal (bis 60 °C)

  • Max. 800 mA gesamt (alle Encoder)

• Spannungsversorgung: 24 V DC (min. L+ –1,5 V)

Adressbereich

• Eingänge: 6 Bytes

• Ausgänge: 4 Bytes

Mechanische Spezifikationen

• Breite: 1,5 cm

• Höhe: 7,3 cm

• Tiefe: 5,8 cm

• Gewicht: 0,049 kg

---
