6ES7134-7TD00-0AB0

Produktübersicht

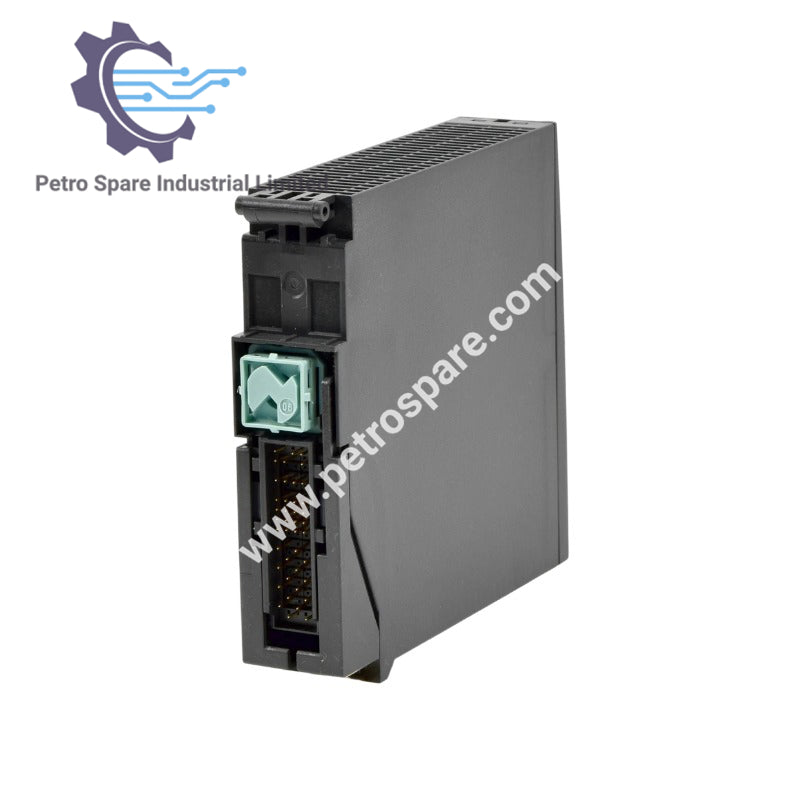

Das 6ES7134-7TD00-0AB0 ist ein elektronisches SIMATIC-DP-Submodul für ET200ISP mit 4 Analogeingängen (HART) zum Anschluss von HART-Zweileiter-Messumformern.

Eingangsstrom

• Von Versorgungsspannung L+ (max.): 320 mA

Messumformer-Stromversorgung

• Kurzschlussfest: Ja
• Versorgungsstrom (max. pro Kanal): 23 mA

Verlustleistung

• Verlustleistung (typ.): 2,7 W

Analogeingänge

• Anzahl der Analogeingänge: 4
• Zerstörgrenze (Stromeingang): max. 90 mA
• Zykluszeit (alle Kanäle): max. 120 ms (30 ms Grundwandlungszeit × 4 Kanäle mit Unterdrückung von Störungen bei 50/60 Hz)
• Temperaturmessung: Einstellbar

Erzeugung des Analogwerts

• Messprinzip: Integrierend (Sigma-Delta)
• Auflösung (mit Übersteuerungsbereich, max.): 13 Bit
• Integrationszeit: Nicht parametrierbar
• Unterdrückung von Störfrequenzen: 50 / 60 Hz

Glättung der Messwerte

• Parametrierbar: Ja (4 Stufen)
• Keine: 1× Zykluszeit
• Niedrig: 4× Zykluszeit
• Mittel: 32× Zykluszeit
• Hoch: 64× Zykluszeit

Technische Daten

• Breite: 30 mm
• Höhe: 129 mm
• Tiefe: 136,5 mm
• Gewicht: ca. 230 g

---
