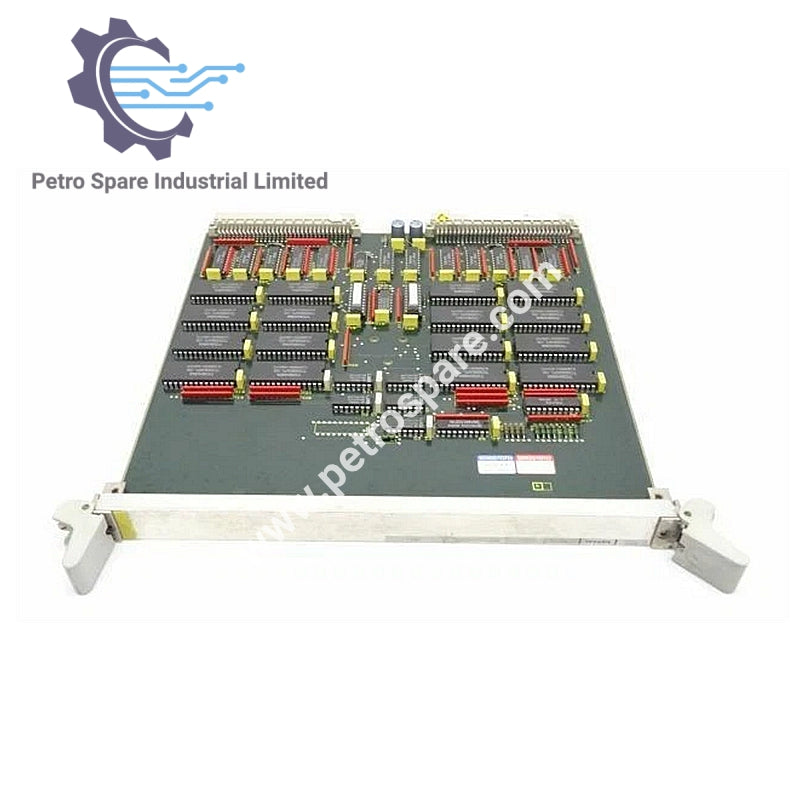

6DD1611-0AD0

Übersicht

• Modell: 6DD1611-0AD0

• Typ: Kopplungsspeichermodul

• Reihe: Siemens SIMADYN D

• Funktion: Stellt gepufferten Echtzeituhr und Kopplung mit MM4-Speichermodul bereit

Funktionale Spezifikation

• Uhrzeit: Gepuffert durch Subrack-Notstrombatterie

• Speichernutzung:

  • MM3 eingesetzt mit MM4 → MM4-Speicher wird verwendet

  • MM3 stellt gepufferte Echtzeituhr bereit

  • MM3-Speicher selbst wird in dieser Konfiguration nicht verwendet

• Anzeige:

  • 10-stellige, 7-Segment-Anzeigen (H1–H10) für Sekunden, Minuten, Stunden, Monate, Tage

  • Vertikal paarweise angeordnet

• Manuelle Steuerung: 2 Tasten zur Uhrzeiteinstellung

• Statusanzeige: 4 Leuchtdioden für Systemstatus

Schnittstellen

• X5-Anschluss: Schraub-/Steckklemme für Systemfehlersignalrelais

  • Relais öffnet, wenn CPU einen schwerwiegenden Fehler erkennt → Subrack geht in STOP-Zustand

• X6-Anschluss: Vorbereitet für IRIG-B-Audiosignal (nicht umgesetzt)

• X7-Steckverbinder: BNC-Buchse für DCF-77-Antennenanschluss

Elektrische Spezifikation

• Notstrombatterie: Erhält die Echtzeituhr

• Notstromstrom: Max. 15 µA

---
