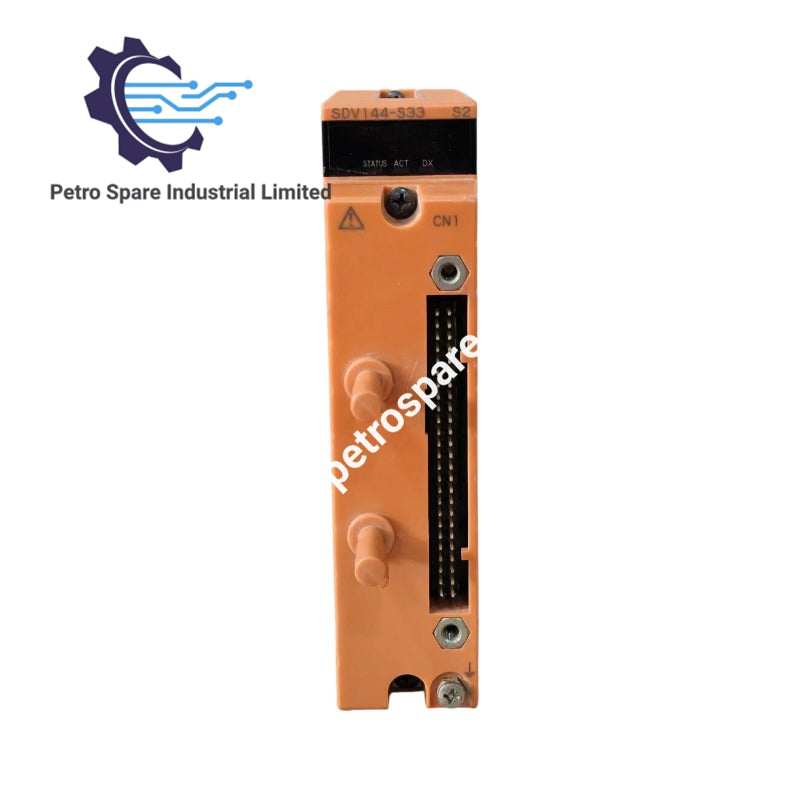

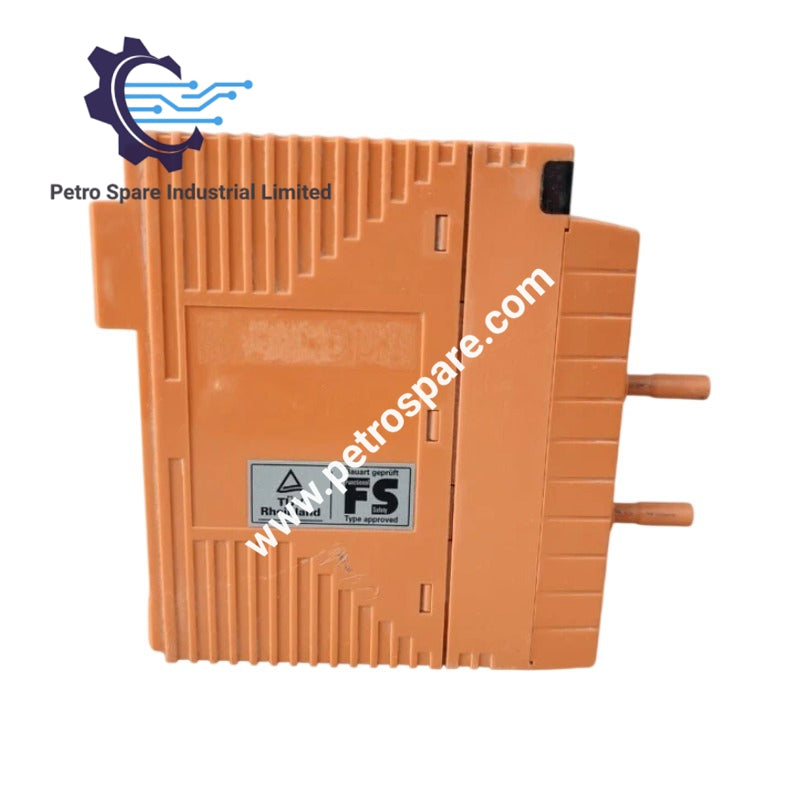

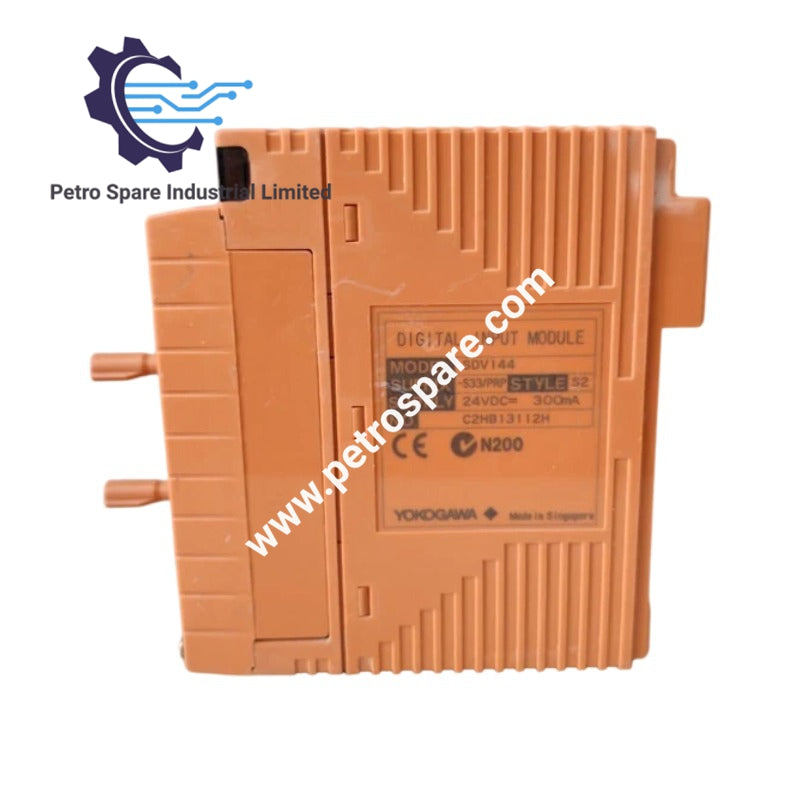

SDV144-S33/PRP

Produktübersicht

Das SDV144-S33/PRP ist ein 16-Kanal-Sicherheits-Digital-Eingangsmodul, das speziell für Yokogawas ProSafe-RS Safety Instrumented System (SIS) entwickelt wurde.

Suffix-Codes
-S- Standardtyp
5- Für Druckklemmenanschluss oder MIL-Kabel ohne Explosionsschutz
6- Mit Signal-Kabelschnittstellenadapter und ohne Explosionsschutz (*1)
E- Für Druckklemmenanschluss oder MIL-Kabel mit Explosionsschutz
F- Mit Signal-Kabelschnittstellenadapter und Explosionsschutz (*1)
3- Mit ISA Standard G3 und Temperaturbereich (-20 bis 70 °C)
C- Mit ISA Standard G3 und hochdichter Installation (-20 bis 70 °C)

Technische Daten

• Anzahl der Eingänge: 16-Kanal, galvanisch isoliertes Eingangskonzept zur sicheren Signalerfassung.

• Eingangssignaltyp: Unterstützt spannungsfreie (trockene) Feldgeräte wie ESD-Taster und Brand- & Gasschalter.

• Versorgungsanforderung: Betrieb mit 24 V DC ±5% externer Kontaktversorgung.

• Eingangswiderstand: EIN-Zustand ≤ 1 kΩ; AUS-Zustand ≥ 100 kΩ für zuverlässige Signaldiskriminierung.

• Eingangsstrom: 6 mA ±20% bei 0 Ω Schleifenbedingung und 24 V DC Versorgung.

• Maximale Eingangsspannung: 30 V DC zulässige Eingangsspannung zum Schutz der Integrität.

• Ansprechzeit: Maximale Schaltreaktionszeit von 40 ms.

• Isolationsfestigkeit: 2 kV AC Spannungsfestigkeit zwischen Eingangskanälen und Systemschaltung.

• Leistungsaufnahme: Maximal 290 mA bei 5 V DC; maximal 140 mA bei 24 V DC.

• Betriebstemperaturbereich: −20 °C bis +70 °C mit ISA G3 Konformbeschichtung für Umweltschutz.

• Gewicht: Ca. 0,41 kg inklusive Signal-Kabelschnittstellenadapter.

---
