XBTG2110

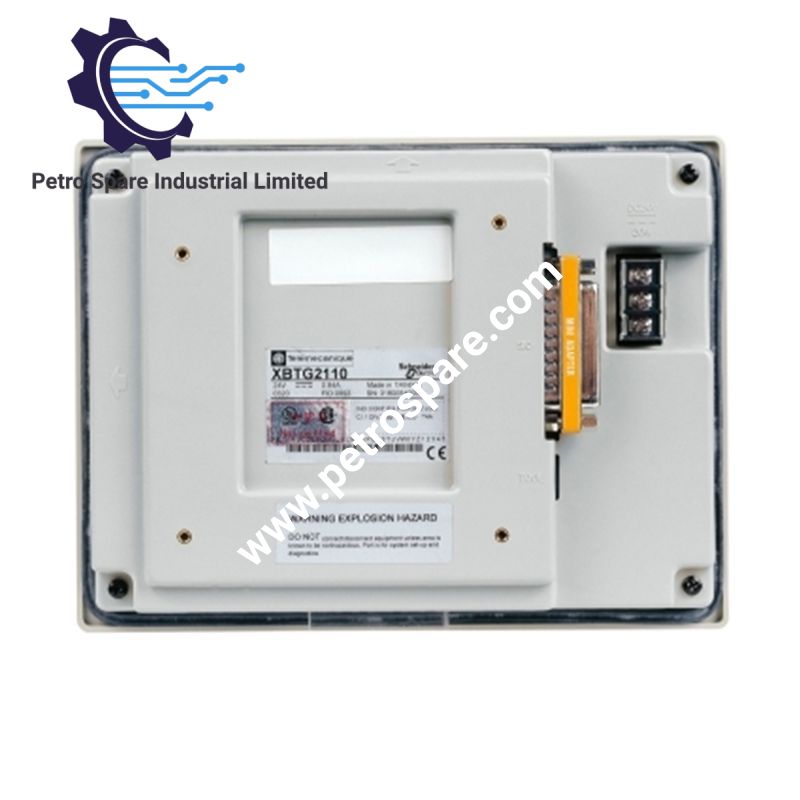

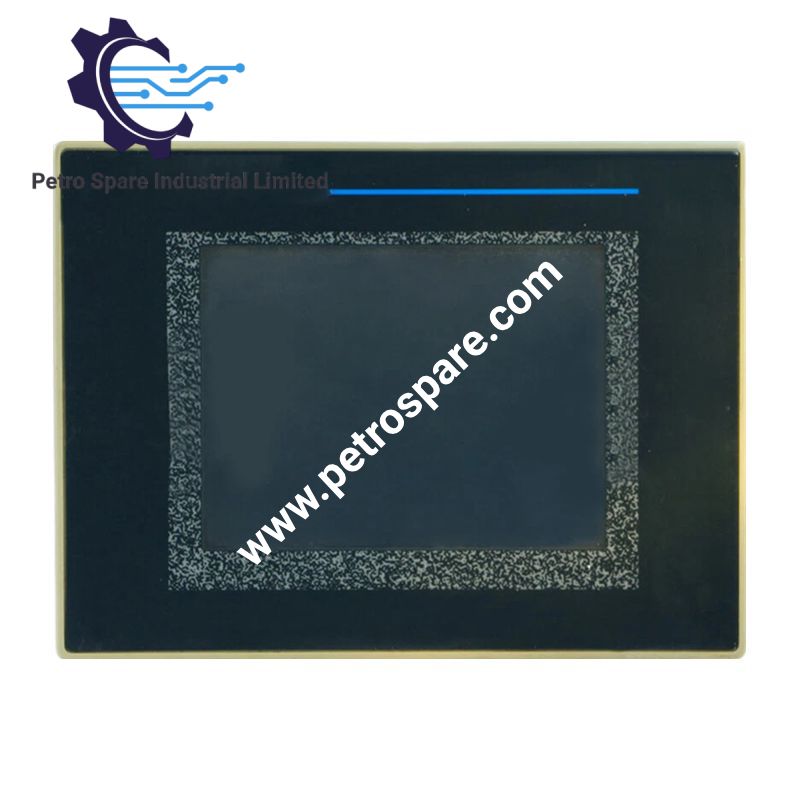

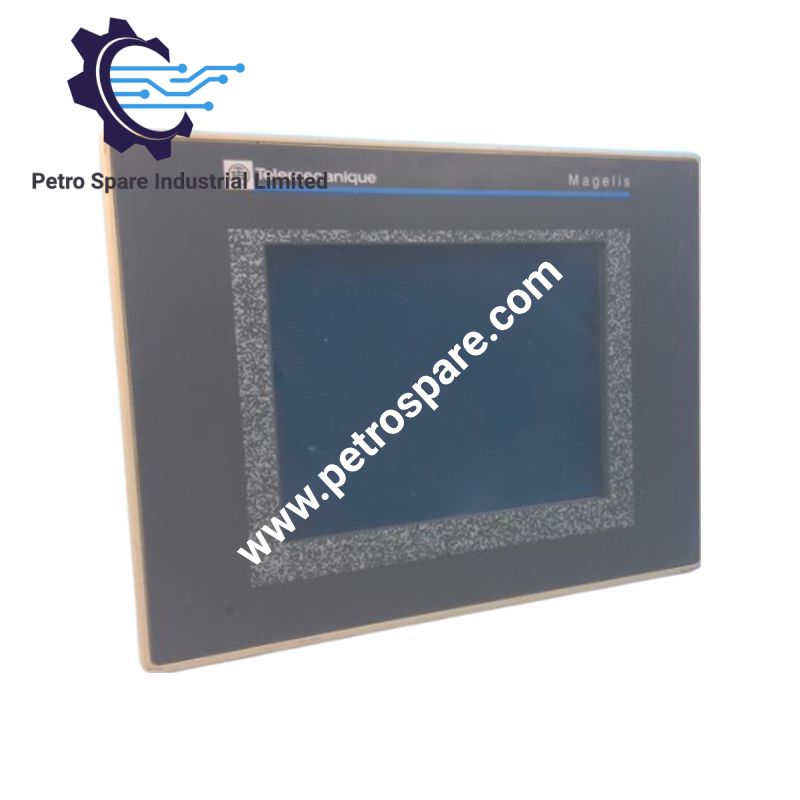

Das Schneider Electric XBTG2110, auch unter der Bezeichnung XBTG2110 geführt, bietet Bedienerschnittstellenfunktionen über ein 5,7-Zoll-QVGA-Display mit einer Auflösung von 320 x 240 Pixeln. Es wird mit 24 VDC versorgt und verfügt über serielle Kommunikationsschnittstellen RS232C/RS422/RS485 und RS485 sowie einen USB-Masteranschluss Typ A.

Technische Daten der Hardware

Parameter	Spezifikation
Modell	XBTG2110
Marke	Schneider Electric
Produktlinie	MAGELiS
Produkttyp	Touchscreen-Panel
Displaygröße	5,7 Zoll
Displayauflösung	320 x 240 Pixel (QVGA)
Displayfarben	Blau und Weiß mit 16 Graustufen
Speicher	128 kB SRAM mit Lithium-Batteriepufferung; 16 MB Flash-EPROM
COM1	SUB-D-9-Stecker; RS232C/RS422/RS485
COM2	RJ45; RS485
USB-Anschluss	Masteranschluss Typ A, V1.1
Spannungsversorgung	24 VDC
Spannungsgrenzwerte	19.2 V bis 28.8 V
Einschaltstrom	30 A
Leistungsaufnahme	18 W
Montage	Einbaumontage
Schutzart der Vorderseite	IP65
Schutzart der Rückseite	IP20
Betriebstemperatur	0 deg C bis 50 deg C
Lagertemperatur	-20 deg C bis 60 deg C
Relative Luftfeuchtigkeit	0% bis 85%, nicht kondensierend
Gewicht	1.06 lbs
Ersatzgerät	HMIGTO2300

Display- und Schnittstelleneigenschaften von MAGELiS

Das XBTG2110 verfügt über ein 5,7-Zoll-Display mit einer QVGA-Auflösung von 320 x 240 Pixeln. Die Grafikausgabe ist mit Blau und Weiß sowie 16 Graustufen angegeben. Die Bedienerschnittstelle speichert Anwendungsdaten in einem 16-MB-Flash-EPROM und verwendet 128 kB SRAM mit Lithium-Batteriepufferung.

Die serielle Kommunikation erfolgt über COM1 und COM2. COM1 unterstützt RS232C, RS422 und RS485 über einen SUB-D-9-Stecker. COM2 bietet RS485 über einen RJ45-Anschluss. Außerdem ist ein USB-Masteranschluss Typ A vorhanden, der USB V1.1 entspricht.

Das Gerät wird mit einer Nennspannung von 24 VDC betrieben; der zulässige Eingangsspannungsbereich beträgt 19.2 V bis 28.8 V. Die angegebene Leistungsaufnahme beträgt 18 W bei einem Einschaltstrom von 30 A.

Häufig gestellte Fragen (FAQ)

F: Welche seriellen Schnittstellen sind beim XBTG2110 verfügbar?
A: COM1 unterstützt RS232C, RS422 und RS485 über einen SUB-D-9-Stecker. COM2 bietet RS485 über einen RJ45-Anschluss.

F: Welche Spannungsversorgung benötigt das XBTG2110?
A: Das Panel wird mit 24 VDC versorgt und akzeptiert gemäß den bereitgestellten Spezifikationen eine Spannung von 19.2 V bis 28.8 V.

F: Welche Schutzarten hat das Gehäuse?
A: Die Vorderseite ist mit IP65, die Rückseite mit IP20 klassifiziert.

Richtlinien für die Installation vor Ort

• Installieren Sie das Gerät entsprechend der vorgegebenen Einbaumontage und sorgen Sie für ausreichend Platz für rückseitige Anschlüsse und Verkabelung.
• Stellen Sie sicher, dass die DC-Versorgung vor Ort innerhalb des angegebenen Eingangsspannungsbereichs von 19.2 V bis 28.8 V bleibt.
• Verlegen Sie serielle Kommunikationskabel getrennt von Hochspannungs- und Starkstromleitungen, um elektrische Störungen zu reduzieren.
• Verwenden Sie geeignete Schirmanschlüsse für abgeschirmte Kommunikationskabel und vermeiden Sie unbeabsichtigte Pfade für Erdströme.
• Halten Sie während des Betriebs die angegebenen Temperatur- und Luftfeuchtigkeitsbedingungen ein.
• Schützen Sie den rückseitigen Bereich mit Schutzart IP20 vor direkter Einwirkung von Staub, Feuchtigkeit und leitfähigen Verunreinigungen.
• Prüfen Sie die Ausrichtung der Steckverbinder und die Anschlussbelegung, bevor Sie das Gerät mit Spannung versorgen oder externe Kommunikationsgeräte anschließen.
• Den bereitgestellten Daten zufolge ist HMIGTO2300 das Ersatzgerät für XBTG2110.

---
