XBTF034510

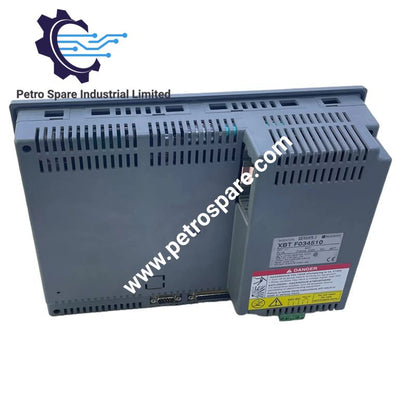

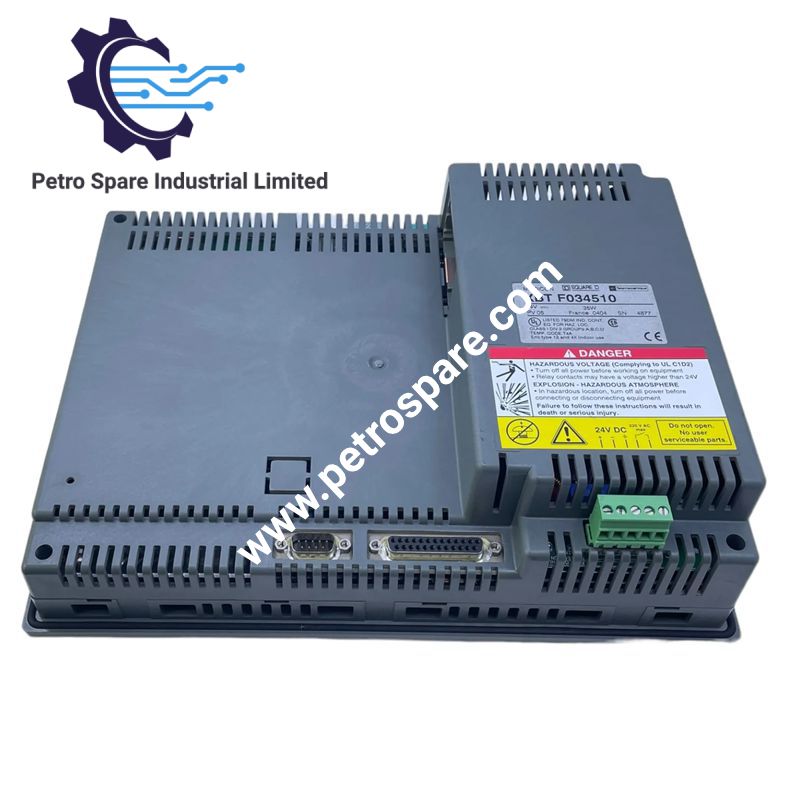

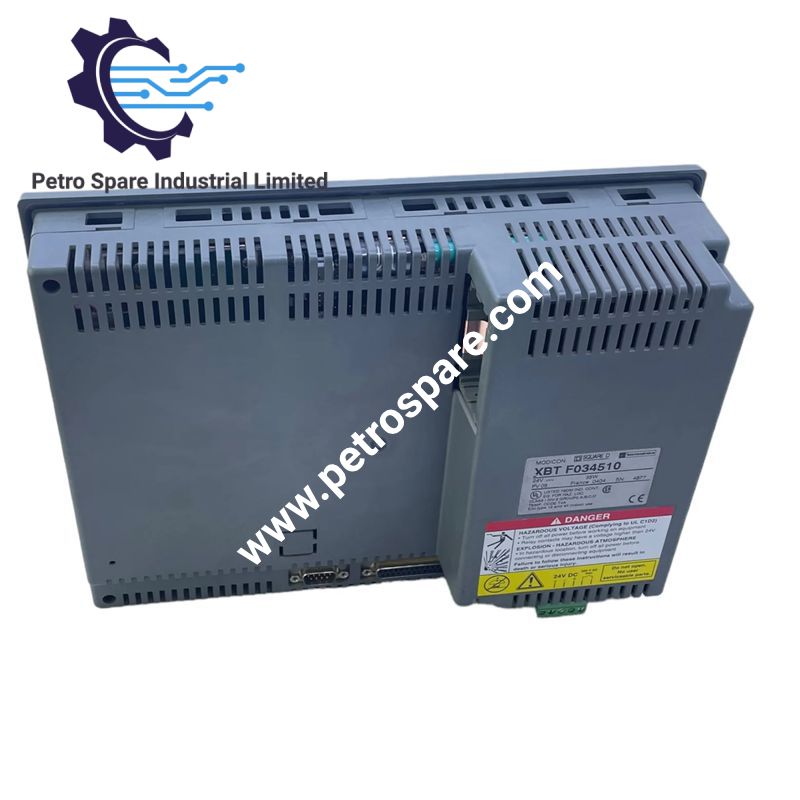

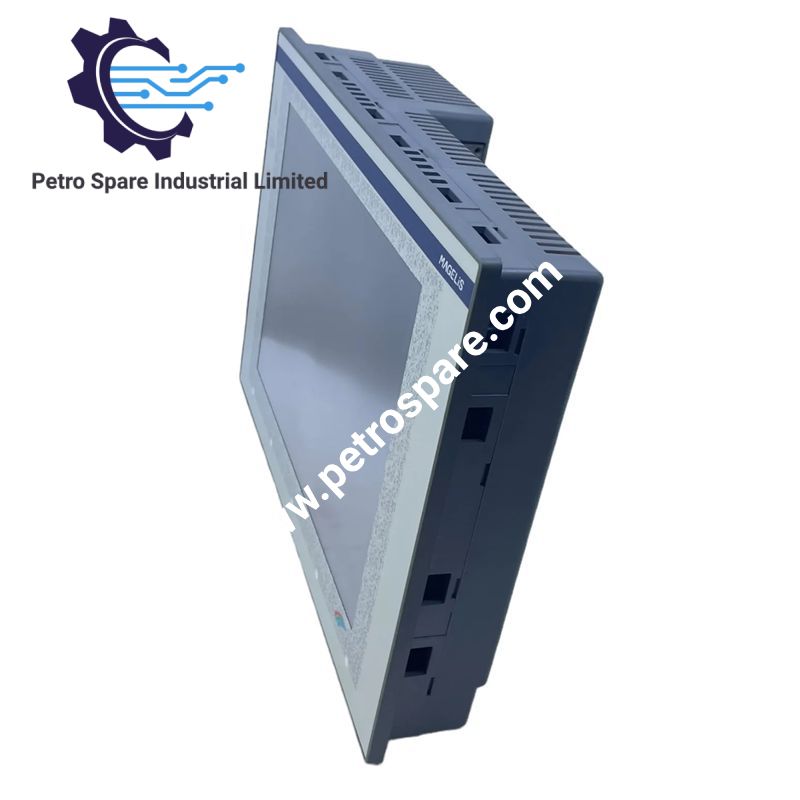

Ausgelegt für die Visualisierung durch Bedienpersonal und die Touchscreen-Bedienung in MAGELiS-Steuerungssystemen verfügt das Schneider Electric XBTF034510 (Mensch-Maschine-Schnittstelle XBTF034510) über ein 10,4-Zoll-Farb-LCD mit einer Auflösung von 640 x 480 Pixeln. Das Gerät wird mit 24 VDC betrieben und verfügt über 32 MB dynamischen RAM. Die Schutzart der Frontseite ist IP65, die der Rückseite IP20.

Hardware-Spezifikationen

Parameter	Spezifikation
Modell	XBTF034510
Marke	Schneider Electric
Produktfamilie	MAGELiS
Produkttyp	Mensch-Maschine-Schnittstelle
Displaytyp	Farb-LCD
Bildschirmtyp	Touchscreen
Displaygröße	10,4 Zoll
Auflösung	640 x 480 Pixel
Versorgungsspannung	24 VDC
Dynamischer RAM-Speicher	32 MB
Schutzart der Frontseite	IP65
Schutzart der Rückseite	IP20
Betriebstemperatur	0 °C bis 45 °C
Relative Luftfeuchtigkeit	0 bis 85 %, nicht kondensierend
Leistungsaufnahme	35 W
Gewicht	3,31 lbs

Merkmale der MAGELiS-Bedienschnittstelle

Das XBTF034510 nutzt einen 10,4-Zoll-Touchscreen als Eingabeschnittstelle für das Bedienpersonal und ein Farb-LCD zur grafischen Anzeige. Die Auflösung von 640 x 480 Pixeln legt das verfügbare Anzeigeraster fest. Die elektrische Versorgung erfolgt mit 24 VDC bei einer angegebenen Leistungsaufnahme von 35 W.

Die Schutzart des Gehäuses unterscheidet sich zwischen der dem Bedienpersonal zugewandten und der schaltschrankseitigen Oberfläche. Die Frontseite hat die Schutzart IP65, die Rückseite IP20. Daher muss bei der Installation für einen geeigneten Schutz der rückseitigen HMI-Komponente im Schaltschrank oder Bedienpult gesorgt werden.

Die bereitgestellten Informationen zum Produktlebenszyklus nennen XBTGT5330 + XBTZGCO3 als Ersatzkombination für XBTF034510.

Häufig gestellte Fragen (FAQ)

F: Welche Versorgungsspannung benötigt das XBTF034510?
A: Die angegebene Versorgungsspannung beträgt 24 VDC.

F: Welche Schutzarten haben die Vorder- und Rückseite des Gehäuses?
A: Die Frontseite hat die Schutzart IP65, die Rückseite IP20.

F: Welche Display-Hardware ist vorhanden?
A: Das Gerät verfügt über ein 10,4-Zoll-Farb-LCD-Touchscreen mit einer Auflösung von 640 x 480 Pixeln.

Richtlinien für die Installation vor Ort

• Montieren Sie die HMI in einer Schalttafelaussparung, die den angegebenen Anforderungen an Gehäuse und mechanische Installation entspricht.
• Erhalten Sie während der Installation die Abdichtung gemäß IP65 an der Frontseite. Die Montagefläche und die Dichtungsschnittstelle müssen sauber und unbeschädigt sein.
• Schützen Sie den rückseitigen Bereich mit Schutzart IP20 vor direkter Einwirkung von Wasser, Staub und anderen Umwelteinflüssen.
• Versorgen Sie das Gerät über einen geeigneten 24-VDC-Steuerstromkreis.
• Verlegen Sie Strom- und Kommunikationsleitungen nach Möglichkeit getrennt von Leitern mit hohem Strom oder starken Störsignalen.
• Schließen Sie Kabelschirme gemäß dem Erdungskonzept des zugehörigen Steuerungssystems an.
• Sorgen Sie auf der Geräterückseite für ausreichend Platz zur Verdrahtung, Inspektion und Wartung.
• Überprüfen Sie vor dem Einschalten der HMI die Polarität, Versorgungsspannung, Anschlussklemmen und Schalttafelmontage.

---
