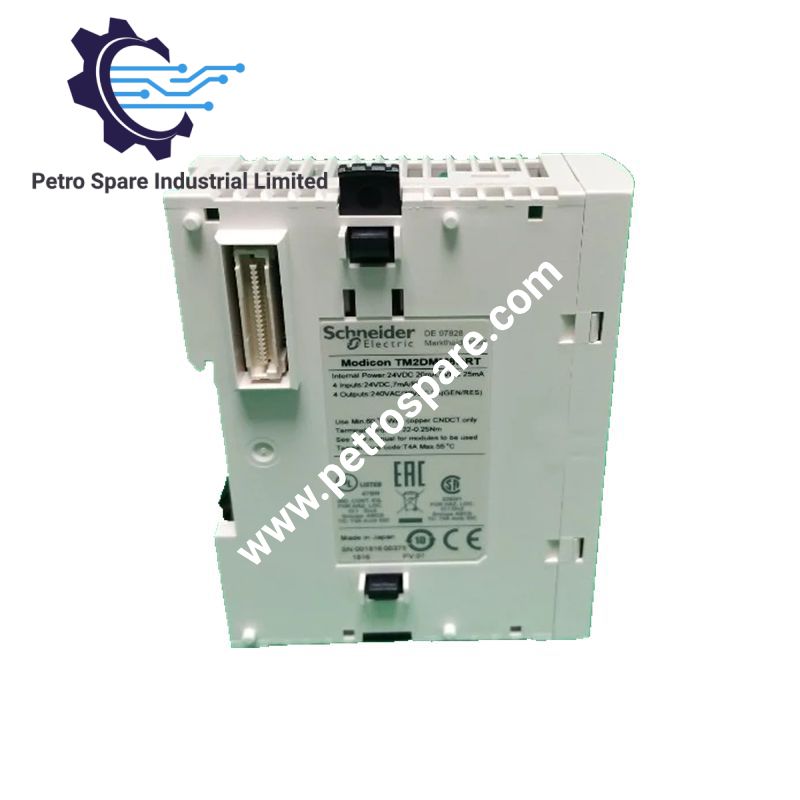

Schneider Electric TM2DMM8DRT Modicon M238 Digitales E/A-Modul

Der Schneider Electric TM2DMM8DRT (TM2DMM8DRT-Modul für digitale E/A) ist für die Erfassung diskreter Signale und das Schalten von Relaisausgängen in Modicon-M238-Controllerarchitekturen ausgelegt und bietet über eine abnehmbare Schraubklemmenleiste 4 x 24-VDC-Eingänge und 4 Relaisausgänge.

Hardwarespezifikationen

Parameter	Spezifikation
Modell	TM2DMM8DRT
Marke	Schneider Electric
Produkttyp	Modul für digitale E/A
Produktfamilie	Modicon M238 Logik-Controller
Kompatibilität	Twido, Advantys OTB
Digitale Eingänge	4
Eingangsspannung	24 VDC
Grenzwerte der Eingangsspannung	20,4 bis 28,8 VDC
Eingangslogik	Sink oder Source
Eingangsstrom	7 mA
Eingangsimpedanz	3,4 kOhm
Digitale Ausgänge	4
Ausgangstyp	Relais, 1 Schließer pro Ausgang
Strom pro Kanal	2 A
Maximaler gemeinsamer Ausgangsstrom	7 A
Minimaler Schaltstrom	0,1 mA bei 0,1 VDC
Kontaktwiderstand	45 mOhm
Eingangsreaktionszeit	4 ms für Zustand 0 und Zustand 1
Ausgangsreaktionszeit	<= 10 ms von Zustand 0 zu Zustand 1; <= 5 ms von Zustand 1 zu Zustand 0
Kanalisolierung	Keine
Isolierung zwischen Eingang und interner Logik	500 V für 1 Minute
Isolierung zwischen Ausgang und interner Logik	2300 V für 1 Minute
Isolierung zwischen Eingang und Ausgang	1500 V für 1 Minute
Isolierung der Ausgangsgruppe	1500 V für 1 Minute
Mechanische Lebensdauer	20.000.000 Zyklen
Elektrische Lebensdauer	100.000 Zyklen unter den spezifizierten AC-15-, DC-13- und ohmschen Lasten
Lokale Signalisierung	1 Anzeigeeinheit
Elektrischer Anschluss	1 abnehmbare Schraubklemmenleiste
Montage	Symmetrische 35-mm-DIN-Schiene
Leistungsaufnahme	20 mA bei 24 VDC, Zustand 1, alle Eingänge/Ausgänge; 25 mA bei 5 VDC, Zustand 1, alle Eingänge/Ausgänge
Gewicht	0,095 kg
Abmessungen	42,9 B x 90 H x 70 T mm

Schneider Electric Modicon E/A-Architektur

Das TM2DMM8DRT kombiniert vier digitale 24-VDC-Eingangskanäle mit vier Relaisausgangskanälen mit Schließerkontakten. Die Eingänge unterstützen sowohl Sink- als auch Source-Logik und weisen eine spezifizierte Eingangsimpedanz von 3,4 kOhm bei einem Eingangsstrom von 7 mA auf.

Jeder Relaisausgang ist für bis zu 2 A pro Kanal ausgelegt, wobei der maximale Strom über den gemeinsamen Ausgang 7 A beträgt. Das Modul verfügt über einen gemeinsamen Anschluss für die Eingangsgruppe und einen gemeinsamen Anschluss für die Ausgangsgruppe.

Das Modul verwendet für die Feldverdrahtung eine abnehmbare Schraubklemmenleiste und wird auf einer symmetrischen 35-mm-DIN-Schiene montiert. Die angegebenen Abmessungen betragen 42,9 mm Breite, 90 mm Höhe und 70 mm Tiefe.

Die elektrische Isolationsstruktur trennt die Eingangs- und Ausgangsbereiche von der internen Logik und bietet eine Isolierung von 1500 V zwischen den Eingangs- und Ausgangskanälen. Zwischen einzelnen Kanälen innerhalb der jeweiligen Gruppen besteht keine Isolierung.

Das TM2DMM8DRT wurde am 27. September 2024 abgekündigt. Die bereitgestellten Daten von Schneider Electric nennen die Modicon-TM3-Erweiterungs-E/A-Modulfamilie für die Logik-Controller M221, M241 und M251 als empfohlene Ersatzfamilie. Die genaue Auswahl des Ersatzes sollte auf Grundlage der Controllerarchitektur und der erforderlichen E/A-Konfiguration erfolgen.

Häufig gestellte Fragen

F: Können die Eingänge des TM2DMM8DRT sowohl Sink- als auch Source-Konfigurationen unterstützen?
A: Ja. Die spezifizierte Eingangslogik unterstützt sowohl Sink- als auch Source-Konfigurationen. Der Eingangsspannungsbereich beträgt 20,4 bis 28,8 VDC.

F: Sind die einzelnen Eingangs- und Ausgangskanäle galvanisch voneinander getrennt?
A: Nein. Laut Spezifikation besteht keine Isolierung zwischen den Kanälen. Eine Isolierung ist zwischen der Eingangs- und der Ausgangsgruppe mit 1500 V für 1 Minute sowie zwischen den E/A-Bereichen und der internen Logik mit den angegebenen Prüfspannungen spezifiziert.

F: Welche Montage- und Verdrahtungsanordnung verwendet das Modul?
A: Das Modul wird auf einer symmetrischen 35-mm-DIN-Schiene montiert und verwendet für den elektrischen Anschluss eine abnehmbare Schraubklemmenleiste.

Richtlinien für die Installation vor Ort

• Montieren Sie das Modul auf einer symmetrischen 35-mm-DIN-Schiene und sorgen Sie für ausreichend mechanischen Freiraum für den Zugang zu den Klemmen.
• Stellen Sie sicher, dass die 24-VDC-Eingangsversorgung innerhalb des angegebenen Eingangsspannungsbereichs von 20,4 bis 28,8 VDC bleibt.
• Prüfen Sie vor der Feldverdrahtung, ob jeder digitale Eingangskreis Sink- oder Source-Logik verwendet.
• Halten Sie die Verdrahtung der Eingangssignale nach Möglichkeit physisch von der Verdrahtung der Relaisausgänge mit hoher Stromstärke getrennt.
• Verwenden Sie die abnehmbare Schraubklemmenleiste entsprechend der für die jeweilige Modulinstallation dokumentierten Klemmenbelegung.
• Beachten Sie den spezifizierten maximalen Strom von 2 A pro Relaisausgang und 7 A für den gemeinsamen Ausgang.
• Behandeln Sie die einzelnen Kanäle nicht als galvanisch getrennt, da die bereitgestellte Spezifikation keine Isolierung zwischen den Kanälen vorsieht.
• Schließen Sie bei geschirmten Feldkabeln die Schirme entsprechend dem Erdungskonzept der Anlage an und vermeiden Sie unbeabsichtigte Erdschleifen.
• Prüfen Sie Lastart und Schaltstrom des Relais vor der Inbetriebnahme anhand der spezifizierten Bedingungen für die elektrische Lebensdauer.
• Prüfen Sie vor dem Ersatz eines abgekündigten TM2DMM8DRT durch ein TM3-Modul die Controllerkompatibilität, da die dokumentierte Ersatzfamilie für Modicon M221-, M241- und M251-Controller ausgelegt ist.

---
