TM258LD42DT4L

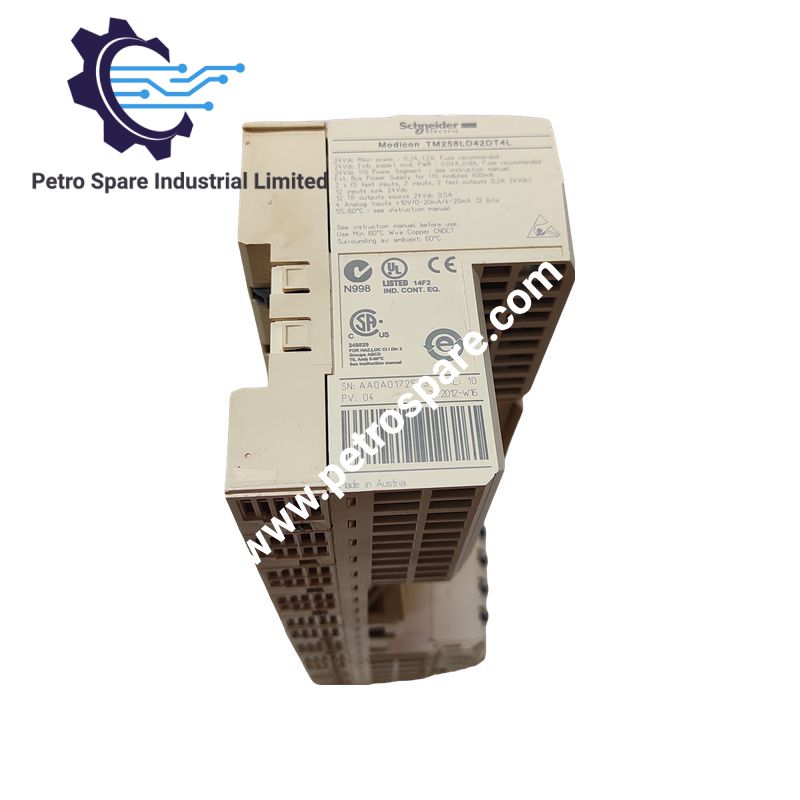

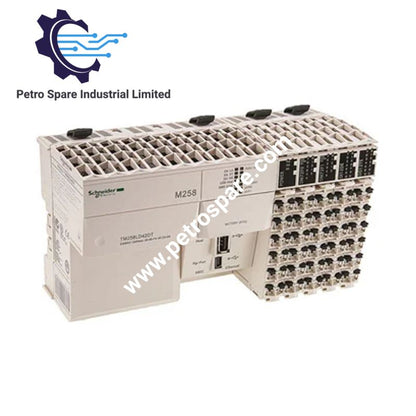

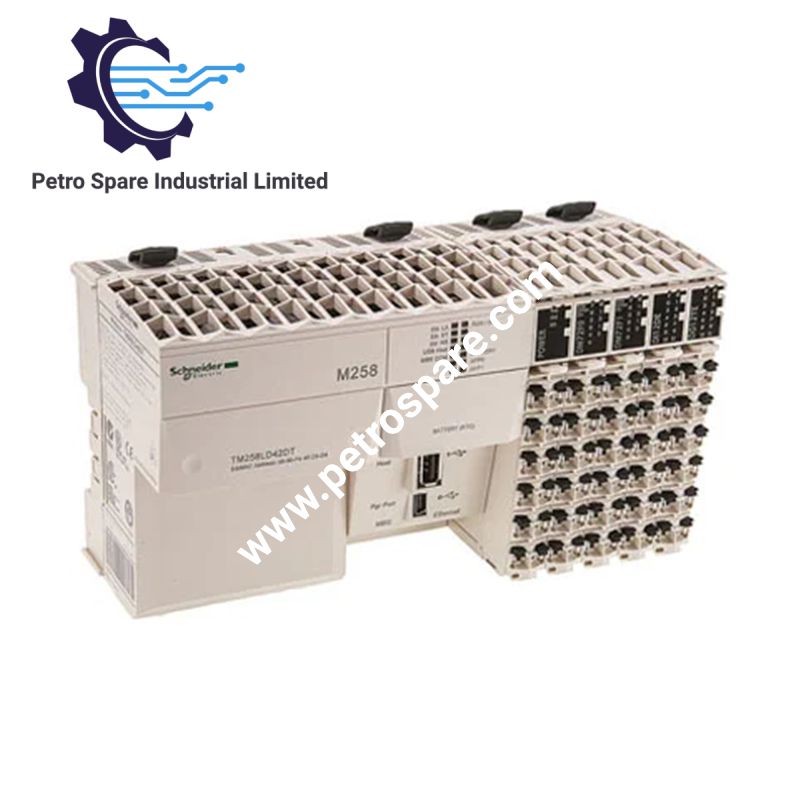

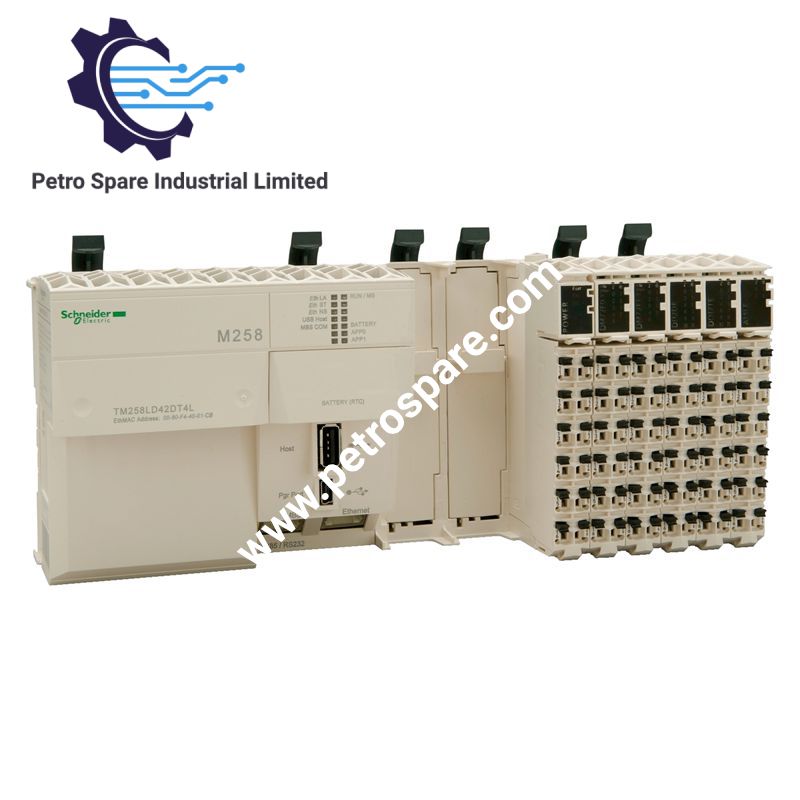

Ausgelegt für Maschinenlogik, die Verarbeitung diskreter E/A, die Erfassung analoger Signale und die Netzwerkkommunikation in der Modicon M258-Plattform bietet der Schneider Electric TM258LD42DT4L (TM258LD42DT4L Logic Controller) eine 24-VDC-Steuerung mit 42 diskreten E/A, 4 Analogeingängen, Ethernet, CANopen, serieller Kommunikation, USB-Schnittstellen und 2 freien PCI-Steckplätzen. Der Controller verwendet eine CPU mit 22 ns/Anweisung und unterstützt TM5-Erweiterungsmodule.

Hardwarespezifikationen

Parameter	Spezifikation
Modell	TM258LD42DT4L
Marke	Schneider Electric
Produktserie	Modicon M258
Produkttyp	Logik-Controller
Herkunft	AT
Diskrete E/A	42
Analogeingänge	4
Diskrete Ausgänge	12, einschließlich 4 schnellen Ausgängen
Schnelleingänge	10
Standardeingänge	12
Eingangslogik	Sink-Logik für schnelle/Standard-Eingänge; Source-Logik-Eingänge
Analoge Eingangssignale	0-20 mA, 4-20 mA, +/-10 V
Auflösung der Analogeingänge	12 Bit
Zähleingänge	8 bei 200 kHz
Logik der diskreten Ausgänge	Source
Hauptversorgung	24 VDC
Versorgungsspannungsbereich	20.4-28.8 VDC
Leistungsaufnahme	14.14 W
CPU-Leistung	22 ns/Anweisung
Flash-Speicher	128 MB
Interner RAM	64 MB
Serielle Kommunikation	RS232/RS485, Modbus RTU/ASCII, 300-115200 Bit/s
Ethernet	10BASE-T/100BASE-TX, Modbus TCP/IP
USB-Schnittstellen	1 Mini-B, 1 Typ A, 480 Mbit/s
CANopen	1 CANopen-Port
PCI-Steckplätze	2 freie Steckplätze
Isolation zwischen Kanal und Logik	500 Vrms AC
Isolation zwischen Kanälen	Keine
Schutzart	IP20
Montage	Symmetrische DIN-Schiene
Abmessungen	237.5 mm B x 85 mm T x 99 mm H
Gewicht	0.77 kg
Betriebstemperatur	0-55 °C ohne Derating, horizontal; 0-60 °C mit Derating, horizontal; 0-50 °C vertikal
Lagertemperatur	-25 bis 70 °C
Relative Luftfeuchtigkeit	5-95 %, nicht kondensierend
Normen	IEC 61131-2, CSA C22.2 No 213, CSA C22.2 No 142, UL 508
Zertifizierungen	cULus, CSA, GOST-R, C-Tick
Lebenszyklusstatus	Abgekündigt am 30. Juni 2026; Serviceende am 30. Juni 2031
Nachfolgeserie	Modicon M262 Logic/Motion Controller

PLC-Kommunikation und E/A-Architektur

Der TM258LD42DT4L kombiniert die lokale Logikverarbeitung mit mehreren Kommunikationsschnittstellen. Die isolierte serielle Schnittstelle unterstützt den Betrieb mit RS232 oder RS485 sowie die Kommunikation über Modbus RTU/ASCII. Die Ethernet-Schnittstelle unterstützt 10BASE-T/100BASE-TX und Modbus TCP/IP. Eine CANopen-Schnittstelle ermöglicht die Anbindung an ein Maschinennetzwerk.

Der Controller bietet 42 diskrete E/A und 4 Analogeingänge. Die Analogkanäle akzeptieren 0-20-mA-, 4-20-mA- oder +/-10-V-Signale mit einer Auflösung von 12 Bit. Acht Zähleingänge unterstützen den Betrieb mit bis zu 200 kHz. Die konfigurierbare Eingangs- und Ausgangsfilterung umfasst Einstellungen von 0 ms, 1.5 ms, 4 ms und 12 ms, während die schnelle E/A eine konfigurierbare Entprellfilterung von 2 us bis 4 ms unterstützt.

Die M258-Architektur unterstützt Modicon-TM5-Erweiterungsmodule für zusätzliche digitale, analoge, sicherheitsbezogene und spezialisierte E/A. Abnehmbare Klemmenblöcke verwenden Verriegelungshebel, und der Controller wird direkt auf einer symmetrischen DIN-Schiene montiert.

Häufig gestellte Fragen

F: Welche Versorgungsspannung benötigt der TM258LD42DT4L?
A: Der Controller verwendet eine 24-VDC-Versorgung mit einem angegebenen Versorgungsspannungsbereich von 20.4-28.8 VDC. Die angegebene Leistungsaufnahme beträgt 14.14 W.

F: Sind die E/A-Kanäle voneinander isoliert?
A: Die angegebene Isolation zwischen den E/A-Kanälen und der internen Logik beträgt 500 Vrms AC. Zwischen den einzelnen Kanälen besteht keine Isolation.

F: Welche Kommunikationsschnittstellen sind integriert?
A: Der Controller bietet serielle Kommunikation über RS232/RS485, 10BASE-T/100BASE-TX-Ethernet, CANopen, USB Mini-B und USB Typ A sowie 2 freie PCI-Steckplätze.

Richtlinien für die Installation vor Ort

• Montieren Sie den Controller mithilfe des integrierten Verriegelungshebels auf einer symmetrischen DIN-Schiene und überprüfen Sie vor der Verdrahtung den mechanischen Eingriff.
• Halten Sie 24-VDC-Steuerleitungen, analoge Signalleitungen, Kommunikationskabel und Energieleitungen mit hoher Leistung voneinander getrennt, um leitungsgebundene und abgestrahlte Störungen zu reduzieren.
• Führen Sie die analoge Signalverdrahtung für 0-20 mA, 4-20 mA und +/-10 V nach Möglichkeit getrennt von Schalt- und Leistungskreisen.
• Schließen Sie Kabelschirme entsprechend dem elektrischen Maschinendesign und den geltenden EMV-Anforderungen an. Vermeiden Sie unkontrollierte Schirmanschlüsse, die Erdschlussstrompfade erzeugen können.
• Überprüfen Sie den Versorgungsspannungsbereich von 20.4-28.8 VDC an den Controllerklemmen unter Betriebslast.
• Beachten Sie die angegebene maximale Kabellänge von 30 m für die aufgeführten schnellen und normalen E/A-Verbindungen.
• Verwenden Sie die abnehmbaren Klemmenblöcke und Verriegelungsmechanismen, um eine Bewegung der Steckverbinder während des Maschinenbetriebs zu verhindern.
• Überprüfen Sie vor der Inbetriebnahme oder dem Austausch eines vorhandenen M258-Controllers die Kompatibilität der installierten Firmware und der Anwendungssoftware.
• Der TM258LD42DT4L wurde am 30. Juni 2026 abgekündigt; das Serviceende ist für den 30. Juni 2031 vorgesehen. Schneider Electric nennt die Modicon-M262-Logic/Motion-Controller-Serie als Nachfolgeserie.
• Der Controller besitzt die Schutzart IP20 und ist für die Installation in einem Gehäuse vorgesehen, das den erforderlichen Umwelt- und mechanischen Schutz bietet.

---
