TM241CE40T

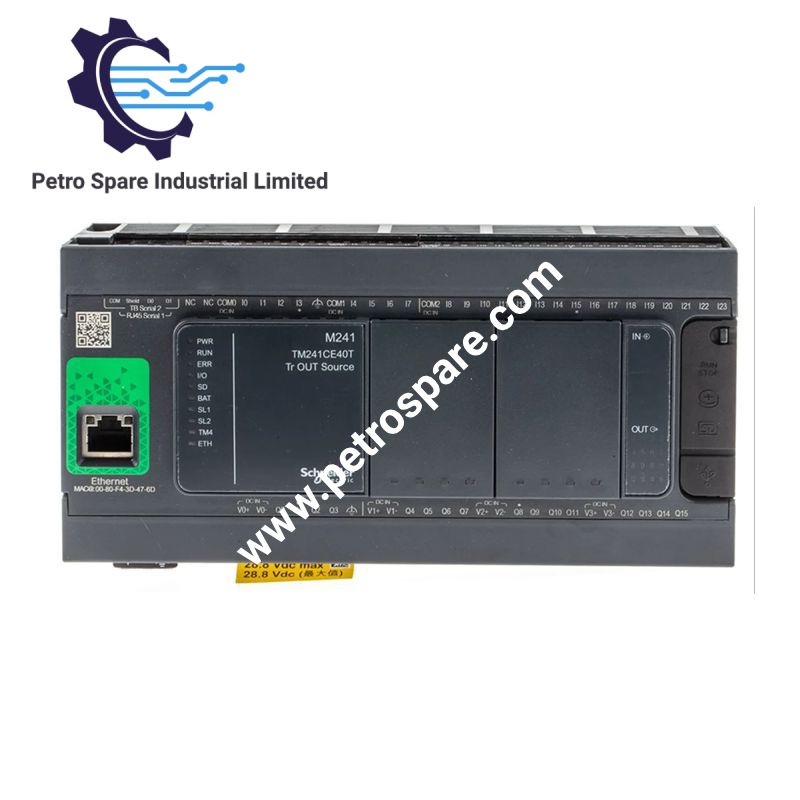

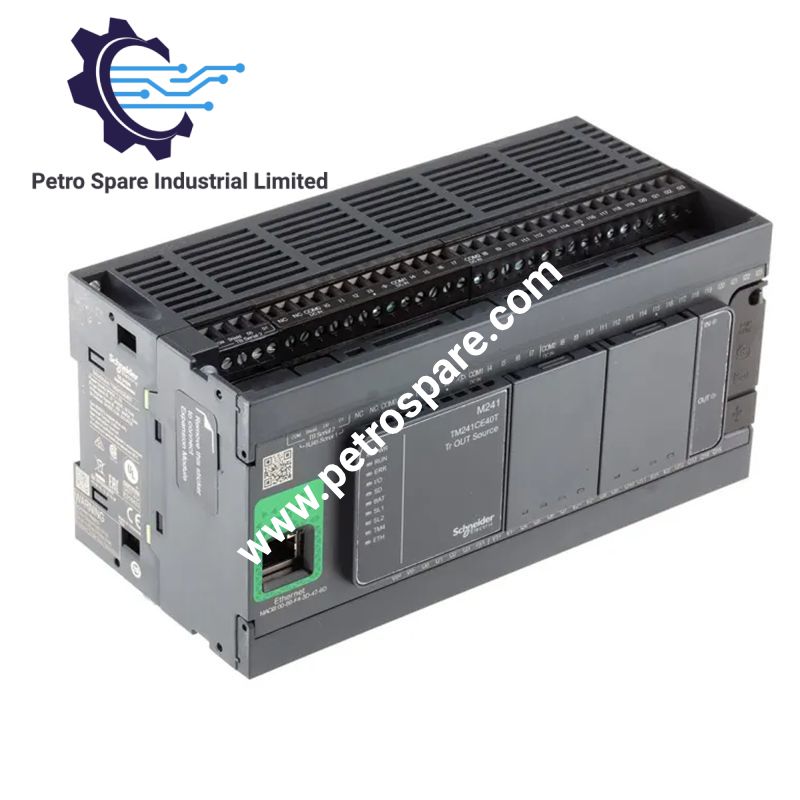

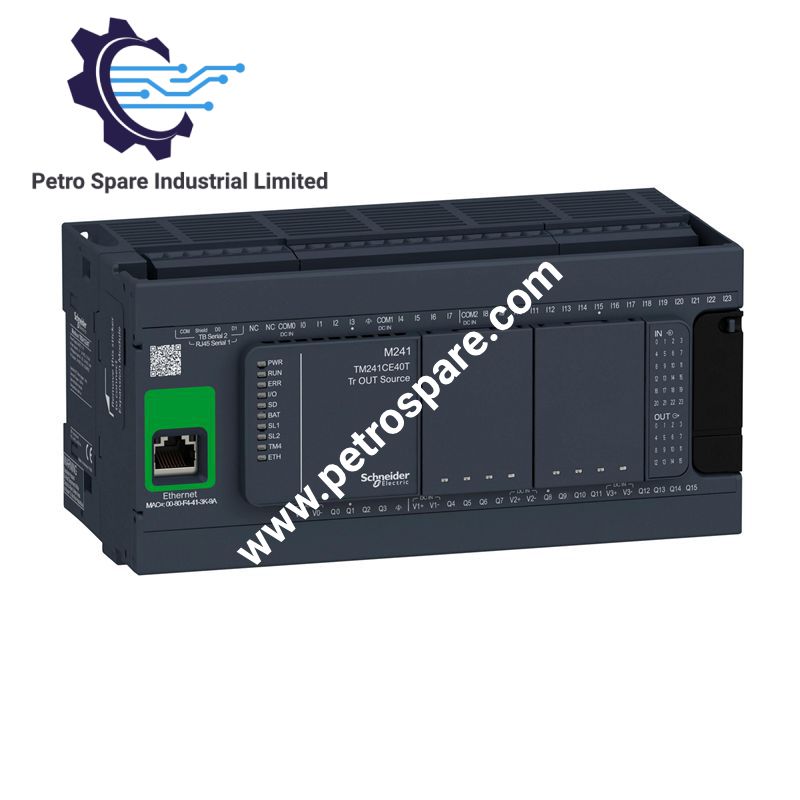

Für die kompakte Maschinensteuerung mit diskreten E/A, Hochgeschwindigkeitszählen, Positionierung und Ethernet-Kommunikation in der Modicon-M241-Plattform ausgelegt, bietet der Schneider Electric TM241CE40T (M241-Logikcontroller) 40 integrierte E/A-Punkte mit 24-VDC-Transistorausgängen und mehreren Kommunikationsschnittstellen.

Hardwarespezifikationen

Parameter	Spezifikation
Modell	TM241CE40T
Marke	Schneider Electric
Serie	Modicon M241
Produkttyp	Logikcontroller
Herkunft	Indonesien
Nennversorgungsspannung	24 VDC
Versorgungsspannungsgrenzen	20.4-28.8 VDC
Diskrete E/A	40
Diskrete Eingänge	24, davon 8 schnelle Eingänge
Diskrete Ausgänge	16 Transistorausgänge, davon 4 schnelle Ausgänge
Ausgangslogik	Positive Logik, Source
Transistorausgangsstrom	0.5 A pro Ausgang
Strom schneller Ausgänge	0.1 A
Maximale Ausgangsfrequenz	20 kHz PWM, 100 kHz PLS, 1 kHz Standardausgang
Frequenz schneller Eingänge	Bis zu 200 kHz HSC
Positionierungsausgänge	4 PTO-Ausgänge, bis zu 100 kHz
Programmspeicher	8 MB
Systemspeicher-RAM	64 MB
Integrierter Flash-Speicher	128 MB
Optionale SD-Karte	Bis zu 16 GB
Ethernet	10BASE-T/100BASE-TX, RJ45
Ethernet-Protokolle	Modbus TCP, EtherNet/IP, OPC UA, FTP, SNMP und Webdienste
Serielle Schnittstelle 1	RJ45, RS232/RS485, nicht galvanisch getrennt
Serielle Schnittstelle 2	Abnehmbarer Klemmenblock, RS485, nicht galvanisch getrennt
USB	Mini-B-USB 2.0
Ethernet-Übertragungsrate	10/100 Mbit/s
Serielle Übertragungsrate	1.2-115.2 kbit/s
Leistungsaufnahme	32.6-40.4 W bei maximalem E/A-Ausbau
Abmessungen	190 x 95 x 90 mm (B x T x H)
Gewicht	0.62 kg
Betriebstemperatur	-10 bis 50 deg C vertikal; -10 bis 55 deg C horizontal
Lagertemperatur	-25 bis 70 deg C
Schutzart	IP20 mit Schutzabdeckung
Montage	TH35-15-Schiene, TH35-7.5-Schiene, Platte oder Schalttafel
Maximaler lokaler E/A-Ausbau	7 Module
Maximaler dezentraler E/A-Ausbau	14 Module
Strom des Ausgangscommons	Maximal 2 A
Eingangsansprechzeit	50 us standardmäßig; <= 2 us bei schnellen Eingängen
Ausgangsansprechzeit	<= 34 us Einschalten; <= 250 us Ausschalten bei Standardausgängen
Isolierung	500 VAC zwischen den angegebenen Versorgungs-, Logik-, Eingangs- und Ausgangskreisen
Stoßspannungsfestigkeit	Je nach Schaltung bis zu 1 kV im Gleichtakt und 0.5 kV im Gegentakt
Zertifizierungen	CE, cULus, RCM, UKCA, DNV-GL, ABS, LR

Ethernet, E/A-Dichte und Firmwarefunktionen

Der TM241CE40T kombiniert 40 integrierte diskrete E/A-Punkte mit Ethernet- und seriellen Kommunikationsschnittstellen. Die 24 Eingänge umfassen 8 schnelle Eingänge, die Hochgeschwindigkeitszählfunktionen bis 200 kHz unterstützen. Vier Transistorausgänge bieten schnelle Ausgangsfunktionen, mit PWM-Betrieb bis 20 kHz und PLS-Betrieb bis 100 kHz.

Die Ethernet-Schnittstelle arbeitet mit 10/100 Mbit/s und unterstützt Modbus-TCP-Client-/Server-Funktionen sowie EtherNet/IP-Scanner- und Target-Funktionen. Der Controller ermöglicht außerdem Firmware-Updates über seine Ethernet-Dienste. Der Anwendungsspeicher besteht aus 8 MB Programmspeicher, 64 MB System-RAM und 128 MB integriertem Flash-Speicher für die Sicherung von Benutzerprogrammen.

Der Controller unterstützt EcoStruxure Machine Expert für die Anwendungsprogrammierung. Zu den integrierten Ethernet-Diensten gehören DHCP, SNMP, FTP, Webserver, OPC-UA-Server, SQL-Client sowie Modbus-TCP- und EtherNet/IP-Kommunikationsfunktionen.

Häufig gestellte Fragen

F: Welche Versorgungsspannung benötigt der TM241CE40T?
A: Der Controller ist für 24 VDC ausgelegt, mit einem angegebenen Versorgungsspannungsbereich von 20.4-28.8 VDC.

F: Sind die integrierten Ethernet- und seriellen Schnittstellen galvanisch getrennt?
A: Die Ethernet-Schnittstelle wird über eine RJ45-Verbindung bereitgestellt. Beide integrierten seriellen Verbindungen sind als nicht galvanisch getrennt spezifiziert.

F: Welche Grenzwerte gelten für die schnellen E/A?
A: Acht schnelle Eingänge unterstützen den HSC-Betrieb bis 200 kHz. Vier schnelle Transistorausgänge unterstützen PWM bis 20 kHz und PLS bis 100 kHz.

Richtlinien für die Installation vor Ort

• Montieren Sie den Controller gemäß IEC 60715 auf einer TH35-15- oder TH35-7.5-DIN-Schiene oder verwenden Sie die angegebene Platten- oder Schalttafelmontage.
• Versorgen Sie den Controller innerhalb des angegebenen Bereichs von 20.4-28.8 VDC und berücksichtigen Sie bei der Dimensionierung der Stromversorgung und Schutzvorrichtungen den angegebenen Einschaltstrom von 50 A.
• Verwenden Sie die abnehmbaren Schraubklemmenblöcke für 24-VDC-Versorgungs- und diskrete E/A-Anschlüsse. Der angegebene Klemmenabstand beträgt 5.08 mm.
• Halten Sie die Verdrahtung von Ein- und Ausgängen innerhalb der angegebenen Kabellängen. Für die Standardverdrahtung von Ein- und Ausgängen sind ungeschirmte Kabel bis zu 50 m angegeben.
• Beachten Sie bei schnellen Signalen die kürzeren angegebenen Grenzwerte: Die geschirmte Verdrahtung schneller Eingänge ist auf 10 m und die geschirmte Verdrahtung schneller Ausgänge auf 3 m begrenzt.
• Führen Sie schnelle E/A- und Kommunikationskabel nach Möglichkeit getrennt von Starkstrom- oder stark störenden Leitern, um elektrische Störungen zu reduzieren.
• Schließen Sie Kabelschirme entsprechend dem Erdungskonzept der Maschine und den geltenden EMV-Anforderungen an. Vermeiden Sie unbeabsichtigte Erdschleifen durch mehrere Wege zur Schirmanbindung.
• Halten Sie die angegebenen Umgebungsgrenzen von -10 bis 50 deg C bei vertikaler Installation oder -10 bis 55 deg C bei horizontaler Installation ein und sorgen Sie für nicht kondensierende Luftfeuchtigkeit.
• Betreiben Sie den Controller innerhalb seiner Installationsumgebung mit Schutzart IP20 und verwenden Sie, sofern angegeben, die Schutzabdeckung.
• Überprüfen Sie bei der Ethernet-Inbetriebnahme die zugewiesene IP-Konfiguration und die Kommunikationsparameter, bevor Sie den Datenaustausch über Modbus TCP oder EtherNet/IP aktivieren.
• Überprüfen Sie bei der Verwendung schneller Ein- oder Ausgänge die Signalverdrahtung, Polarität, Lastmerkmale und konfigurierte Frequenz, bevor Sie die Leistungsstufe der Maschine einschalten.

---
