TM218LDAE40DRPHN

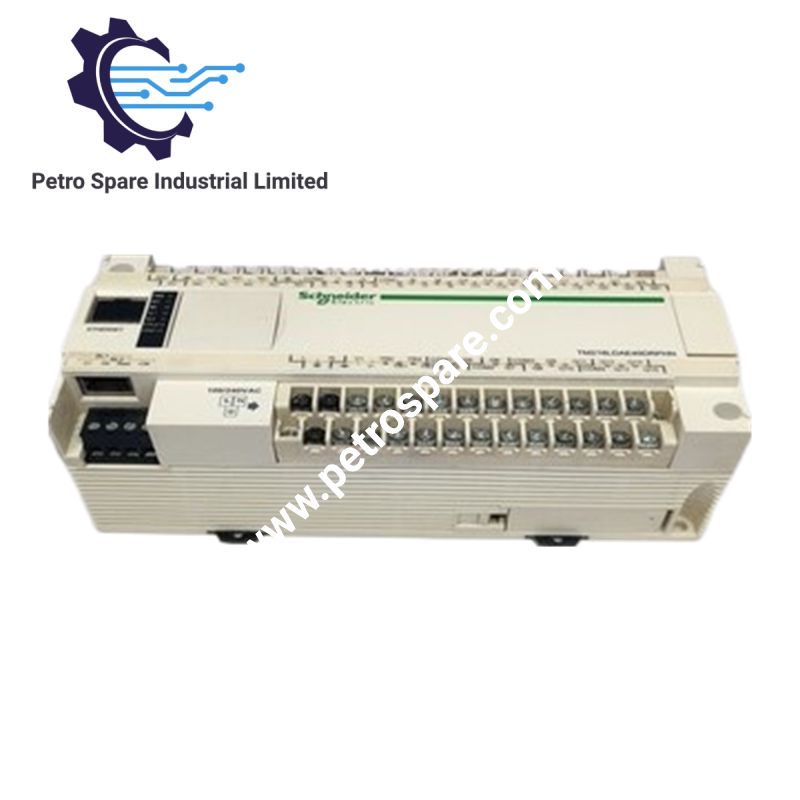

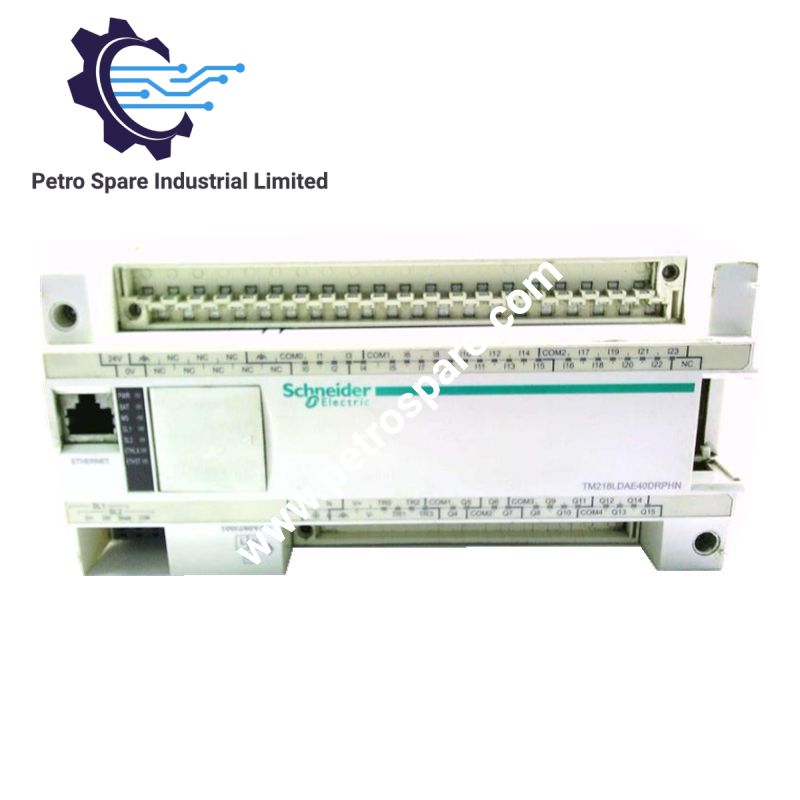

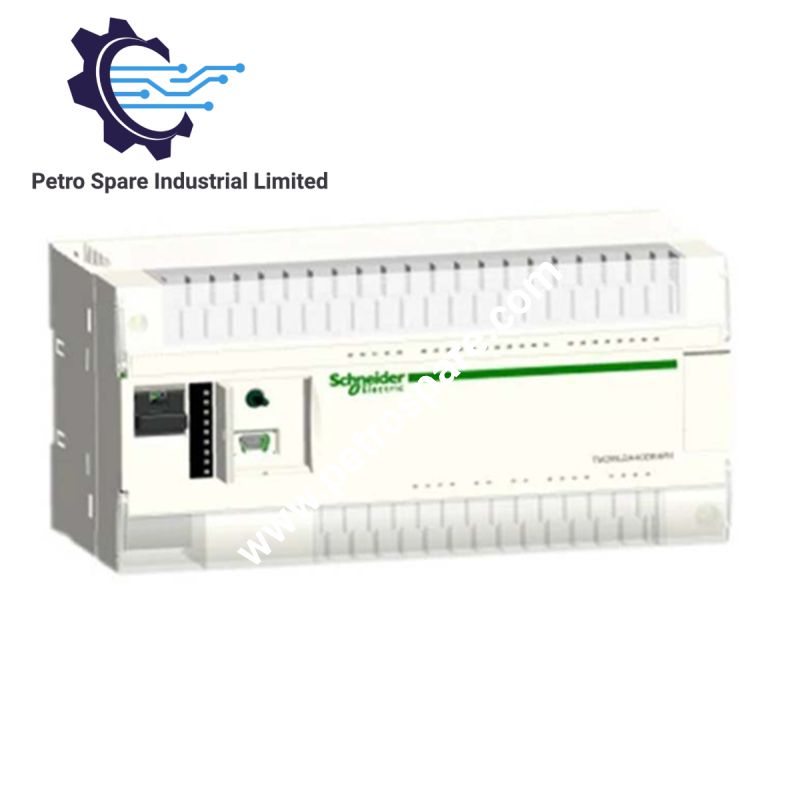

Ausgelegt für die Verarbeitung diskreter und analoger Signale in der Modicon-M218-Plattform bietet der Schneider Electric TM218LDA40DR4PHN (TM218LDA40DR4PHN Logic Controller) 40 diskrete I/O-Punkte mit gemischten Relais- und Transistorausgängen, diskreten 24-VDC-Eingängen und Schnittstellen für analoge Signale.

Hardwarespezifikationen

Parameter	Spezifikation
Modell	TM218LDA40DR4PHN
Marke	Schneider Electric
Produkttyp	Modicon M218 Logic Controller
Gewicht	912.5 g Verpackungsgewicht
Abmessungen	97.38 x 130.2 x 233.39 mm Verpackungsabmessungen
Betriebstemperatur	0 bis 55 deg C
Lagertemperatur	-25 bis 70 deg C
IP-Schutzart	IP20
Nennversorgungsspannung	100 bis 240 VAC
Versorgungsspannungsgrenzen	85 bis 264 V
Leistungsaufnahme	34 W bei 100 bis 240 VAC
Eingangsstrom der Stromversorgung	300 mA bei 22 bis 27 V
Diskrete I/O	40
Diskrete Eingänge	24 Spannungseingänge, 24 VDC
Diskrete Ausgänge	12 Relaisausgänge + 4 Transistorausgänge
Analogeingänge	24
Analogeingangsstrom	0-20 mA, 4-20 mA
Analogausgangsspannung	-10 bis 10 V, 0 bis 10 V
Analogausgangsstrom	0-20 mA, 4-20 mA
Eingangsimpedanz	4700 Ohm Standardeingang; 2800 Ohm Hochgeschwindigkeitseingang
Ansprechzeit	2 ms Einschalten, 2 ms Ausschalten
Maximaler Spannungsabfall	<1.5 V
Maximale Kabellänge	<5 m mit abgeschirmtem Kabel
Luftfeuchtigkeit	95% RH, nicht kondensierend
Stoßfestigkeit	15 gn für 11 ms
Vibrationsfestigkeit	3.5 mm bei 5-150 Hz
Verschmutzungsgrad	2
Betriebshöhe	0 bis 2000 m
Zertifizierung	CE

I/O-Dichte und Signalverarbeitung

Der TM218LDA40DR4PHN kombiniert diskrete und analoge Signalschnittstellen in einer kompakten M218-Controller-Architektur. Die aufgeführten 40 diskreten I/O-Punkte umfassen 24 Gleichspannungseingänge, 12 Relaisausgänge und 4 Transistorausgänge. Der Controller verfügt außerdem über 24 Analogeingänge mit Strombereichen von 0-20 mA und 4-20 mA sowie analoge Spannungs- und Stromausgänge.

Die Ansprechzeitspezifikation von 2 ms für das Ein- und Ausschalten gilt für die aufgeführte Reaktionszeit der diskreten Eingänge. Die Eingangsimpedanz unterscheidet sich zwischen Standard- und Hochgeschwindigkeitseingängen und beträgt jeweils 4700 Ohm beziehungsweise 2800 Ohm. Für die Geräteverkabelung mit Abschirmung ist ein Abstand von weniger als 5 m zwischen den Geräten angegeben.

Der Controller akzeptiert eine nominale Versorgungsspannung von 100 bis 240 VAC mit einem Betriebsbereich von 85 bis 264 V. Die angegebene Leistungsaufnahme beträgt 34 W bei 100 bis 240 VAC.

Häufig gestellte Fragen

F: Welche Art von diskreten Ausgängen bietet der TM218LDA40DR4PHN?
A: Er bietet 12 Relaisausgänge und 4 Transistorausgänge.

F: Welche analogen Stromeingangsbereiche sind angegeben?
A: Die Analogeingangsschnittstelle unterstützt 0-20 mA und 4-20 mA.

F: Welcher Umgebungstemperaturbereich ist für den Betrieb angegeben?
A: Der Umgebungstemperaturbereich für den Betrieb beträgt 0 bis 55 deg C. Der Lagerbereich beträgt -25 bis 70 deg C.

Richtlinien für die Installation vor Ort

• Installieren Sie den Controller in einem Gehäuse, das seiner Schutzart IP20 entspricht.
• Halten Sie die Verdrahtung von Leistungskabeln und niederpegeligen analogen Signalleitungen getrennt, um elektrische Störungen zu reduzieren.
• Verwenden Sie abgeschirmte Kabel, wenn dies die Installation erfordert; die angegebene Spezifikation begrenzt die Länge des abgeschirmten Gerätekabels auf weniger als 5 m.
• Schließen Sie diskrete 24-VDC-Signale entsprechend den Anforderungen der Eingangsschaltung an und beachten Sie die angegebene Eingangsimpedanz.
• Trennen Sie die Verdrahtung der Relaisausgänge nach Möglichkeit von der Verdrahtung der analogen Signale, um eine Kopplung zu reduzieren.
• Überprüfen Sie vor dem Einschalten des Controllers, dass die Versorgung innerhalb des angegebenen Eingangsspannungsbereichs von 85 bis 264 V liegt.
• Sorgen Sie gemäß den elektrischen Normen des Installationsstandorts für eine geeignete Schutzerdung und Potenzialausgleichung des Schaltschranks.
• Beachten Sie den Umgebungstemperaturbereich von 0 bis 55 deg C und vermeiden Sie Installationsorte, an denen die angegebenen Feuchtigkeits- und Verschmutzungsbedingungen überschritten werden.
• Der TM218LDA40DR4PHN ist seit dem 16 Apr 2024 als abgekündigt aufgeführt; das Ende des Services ist für den 15 Jan 2030 vorgesehen. Schneider Electric führt die Produktreihen Modicon M221, Modicon Easy M100 und Modicon Easy M200 als Ersatzoptionen auf.

---
