TM208LDA24DRN

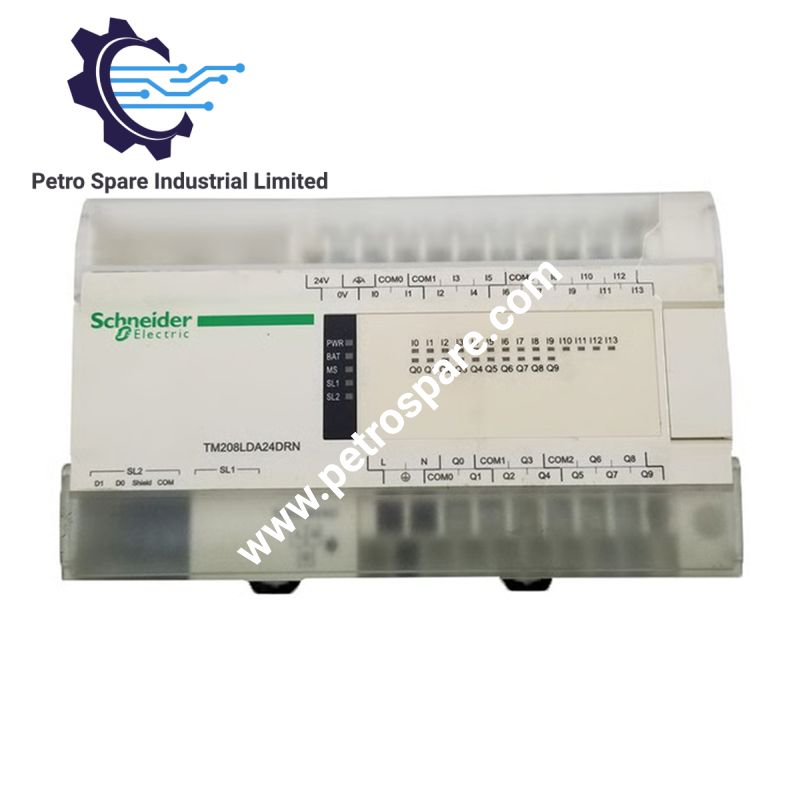

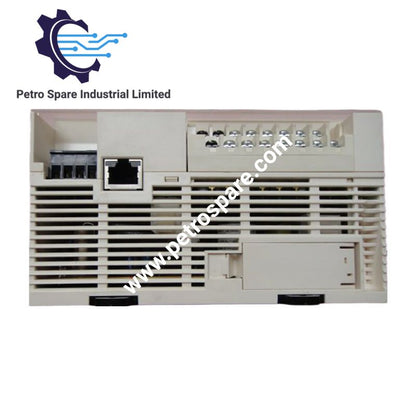

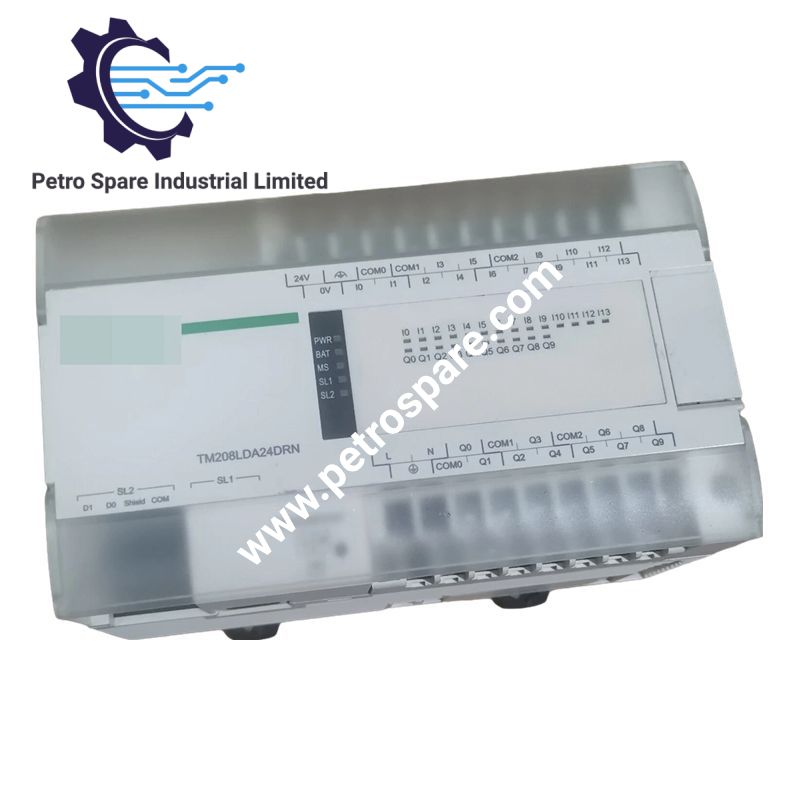

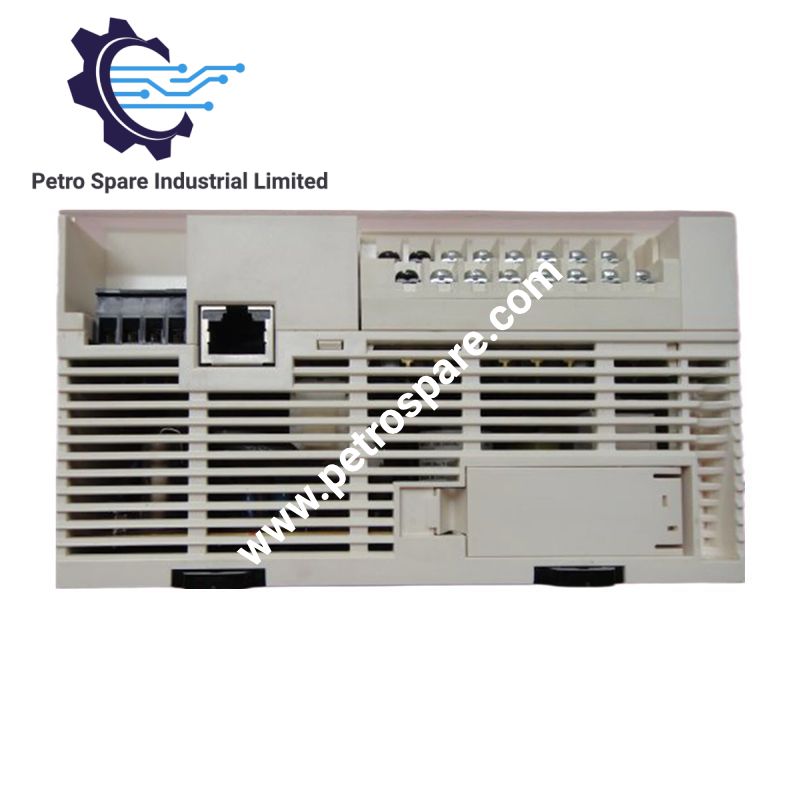

Für die diskrete E/A-Steuerung in der Modicon-M208-Plattform ausgelegt, bietet die Schneider Electric TM208LDA24DRN (TM208LDA24DRN kompakte SPS-Basiseinheit) 14 digitale Eingänge und 10 Relaisausgänge mit einer Versorgung von 100-240 VAC sowie Montage auf DIN-Schiene oder Schalttafel.

Hardwarespezifikationen

Parameter	Spezifikation
Modell	TM208LDA24DRN
Marke	Schneider Electric
Baureihe	Modicon M208
Produkttyp	Kompakte SPS-/CPU-Basiseinheit
Betriebstemperatur	0 bis 55 °C
Leistungsaufnahme	25 W bei 100-240 VAC
Nennversorgungsspannung	100-240 VAC
Grenzen der Versorgungsspannung	85-264 VAC
Gesamte diskrete E/A	24 Punkte
Digitale Eingänge	14 x 24 VDC, Senke/Quelle
Relaisausgänge	10
Eingangsreaktionszeit	Ca. 2 ms, Ein-/Ausschalten
Schutzart	IP20
Relative Luftfeuchtigkeit	95 %, nicht kondensierend
Montage	35-mm-DIN-Schiene / Schalttafelmontage
Lagertemperatur	-25 bis 70 °C

SPS-E/A und Rückwandkommunikation

Die TM208LDA24DRN integriert diskrete E/A direkt in die kompakte Controller-Basiseinheit. Die 14 digitalen Eingänge akzeptieren 24-VDC-Signale und unterstützen Senken-/Quellenkonfigurationen, während die 10 Relaisausgänge elektrisch geschaltete diskrete Ausgangskanäle bereitstellen. Die angegebene Eingangsreaktionszeit von etwa 2 ms gilt sowohl für das Einschalten als auch für das Ausschalten.

Bei Installationen mit Modicon M208 sollte die E/A-Verkabelung von Leitern mit höherer Spannung getrennt und entsprechend dem Schaltschrankverdrahtungsplan verlegt werden. Die bereitgestellten Daten enthalten keine Angaben zur Geschwindigkeit der Rückwandkommunikation, zum Timing des Erweiterungsbusses oder zu einer Firmware-Kompatibilitätsmatrix. Diese Parameter sollten daher vor der Konfiguration anhand der zutreffenden Dokumentation zu M208-Hardware und -Firmware überprüft werden.

Häufig gestellte Fragen

F: Welche Versorgungsspannung benötigt die TM208LDA24DRN?
A: Die Nennversorgung beträgt 100-240 VAC, mit einem angegebenen Betriebsbereich von 85-264 VAC.

F: Wie viele diskrete E/A-Punkte sind integriert?
A: Die Einheit verfügt über 24 diskrete E/A-Punkte: 14 digitale Eingänge und 10 Relaisausgänge.

F: Kann der Controller auf einer DIN-Schiene montiert werden?
A: Ja. Die angegebenen Spezifikationen nennen die Montage auf einer 35-mm-DIN-Schiene sowie die Schalttafelmontage.

Richtlinien für die Installation vor Ort

• Montieren Sie den Controller auf einer kompatiblen 35-mm-DIN-Schiene oder einer geeigneten Schalttafelfläche.
• Halten Sie eine räumliche Trennung zwischen Niederspannungs-Signalleitungen und höher spannungsführenden AC-Leitungen ein, um elektrische Störungen zu reduzieren.
• Verlegen Sie die 24-VDC-Eingangsverdrahtung entsprechend der für die angeschlossenen Feldgeräte verwendeten Senken-/Quellenkonfiguration.
• Verdrahten Sie die Relaisausgänge entsprechend dem Lasttyp und den geltenden Anforderungen an den Schaltschrank-Schutz.
• Schließen Sie Schutz- und Funktionserdung gemäß dem Schaltschrankdesign und den geltenden elektrischen Normen an.
• Halten Sie Signalkabel nach Möglichkeit von Leitern für Schaltvorgänge mit hohen Strömen, Schützen und Leistungskabeln von Antrieben fern.
• Überprüfen Sie vor dem Einschalten der 100-240-VAC-Stromversorgung die tatsächliche Versorgungsspannung.
• Überschreiten Sie während des Betriebs nicht den angegebenen Umgebungstemperaturbereich von 0 bis 55 °C.
• Die Schutzart IP20 bietet keinen Schutz gegen direkten Wassereintritt; die Installation sollte daher in einem geeigneten geschützten Gehäuse erfolgen.

---
