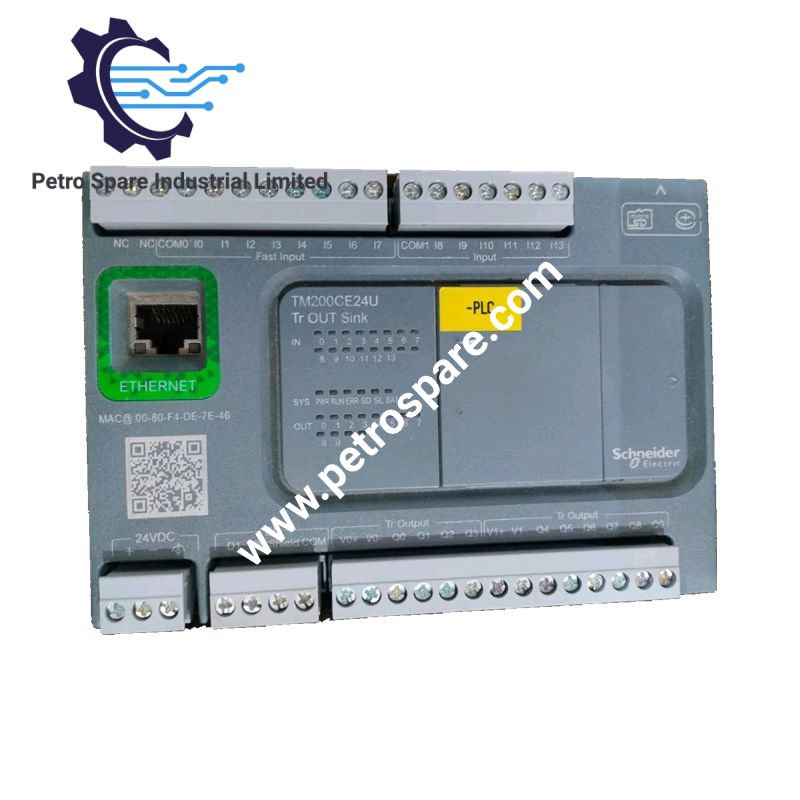

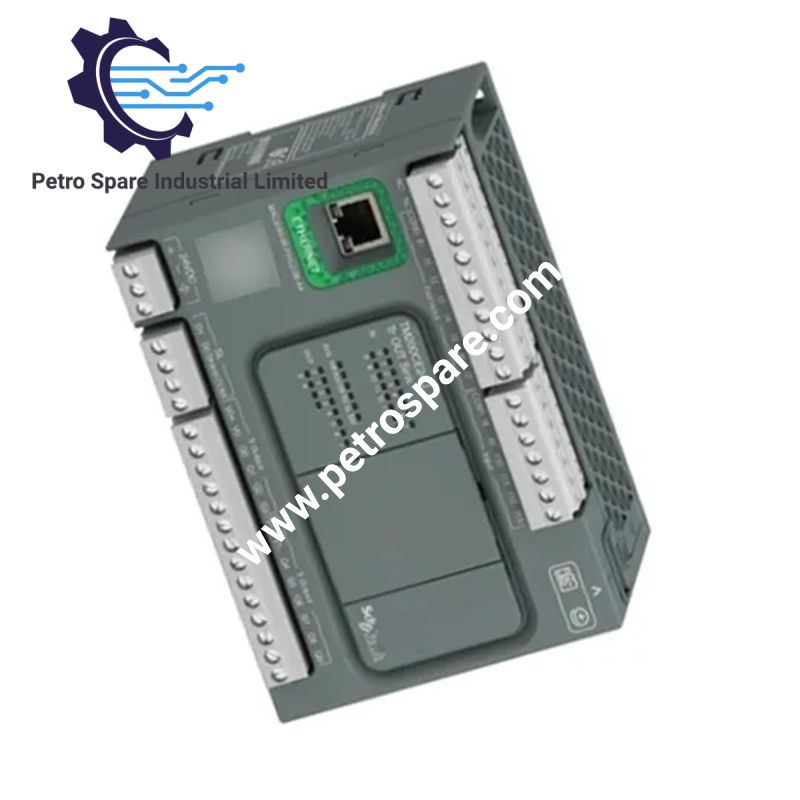

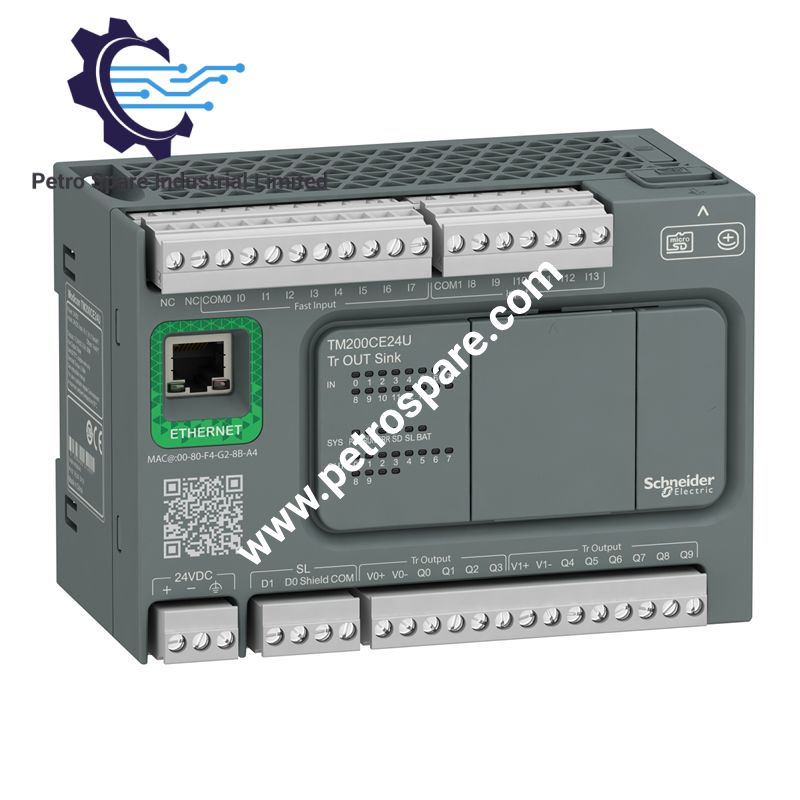

TM200CE24U

Ausgelegt für die Verarbeitung diskreter E/A-Signale, die Erzeugung von Bewegungsimpulsen und die Modbus-Kommunikation in der Plattform Easy Modicon M200 bietet der Schneider Electric TM200CE24U (TM200CE24U Logikcontroller) eine 24-VDC-Steuerung mit Transistor-Senke-Ausgängen, Hochgeschwindigkeitseingängen, Ethernet-Modbus-TCP/IP sowie RS485- und USB-Konnektivität.

Hardwarespezifikationen

Parameter	Spezifikation
Modell	TM200CE24U
Marke	Schneider Electric
Serie	Easy Modicon M200
Produkttyp	Logikcontroller
Nennversorgungsspannung	24 VDC
Versorgungsspannungsbereich	20.4-28.8 VDC
Diskrete E/A	24
Diskrete Eingänge	14: 4 schnell, 4 sehr schnell, 6 normal
Diskrete Ausgänge	10 Transistor-Senke-Ausgänge; 2 schnelle Ausgänge
Eingangsstrom	7 mA pro Eingang
Ausgangsspannung	24 VDC
Ausgangsstrom	0.5 A
Maximaler gemeinsamer Ausgangsstrom	2 A bei COM 0; 3 A bei COM 1
Frequenz des schnellen Ausgangs	100 kHz, Q0-Q1 im PWM/PLS-Modus
Hochgeschwindigkeitszähler-Eingänge	4 Kanäle, 100 kHz, 32 Bit
PID-Regelung	Bis zu 14 gleichzeitig laufende Regelkreise
Serielle Kommunikation	RS485, Modbus RTU/ASCII
Ethernet	10/100 Base-T, Modbus TCP/IP
USB	Mini-B USB 2.0, 12 Mbit/s
Programmsicherungsspeicher	512 Byte interner Flash-Speicher
Optionaler Speicher	32-GB-Micro-SD-Karte
Leistungsaufnahme	10 W bei 24 VDC mit maximaler E/A; maximale Leistungsaufnahme 18 W
Abmessungen	130 x 70 x 90 mm (B x T x H)
Gewicht	0.391 kg
Betriebstemperatur	0-55 deg C, horizontale Montage
Lagertemperatur	-25-70 deg C
Schutzart	IP20 mit Schutzabdeckung
Montage	TH35-15-DIN-Schiene oder TH35-7.5-Panelmontage
Eingangsreaktionszeit	5 us bis 100 us je nach Eingangsgruppe
Ausgangsreaktionszeit	1 ms
Ausgangsschutz	Überlast- und Kurzschlussschutz bei 3.8 A
Maximaler Ausgangsleckstrom	0.1 mA
Maximaler Spannungsabfall	<1 V
Isolation	500 V AC oder 500 V DC Isolation zwischen den angegebenen E/A-, Versorgungs- und internen Logikschaltungen
Maximale Ethernet-Kabellänge	100 m
Maximale RS485-Buslänge	15 m bei den angegebenen Übertragungsraten
Zertifizierungen	CE, CSA, IACS E10, RCM, cULus
Normen	IEC 61131-2, IEC 61010-2-201

Die Quellspezifikationen nennen 24 diskrete E/A, 24-VDC-Betrieb, Transistorausgänge, einen Ausgangsstrom von 0.5 A und eine Leistungsaufnahme von 10 W bei maximaler E/A. Abmessungen, Gewicht, Montage und Betriebstemperatur sind mit 130 x 70 x 90 mm, 0.391 kg, DIN-Schienen-/Panelmontage bzw. 0-55 deg C angegeben.

Industrielle Steuerung und E/A-Erweiterung

Der TM200CE24U verwendet 14 diskrete Eingänge und 10 Transistorausgänge, wobei Q0-Q1 PWM-, PLS- und PTO-Funktionen mit bis zu 100 kHz unterstützen. Vier Hochgeschwindigkeitszähler-Eingänge ermöglichen den Betrieb mit 100 kHz und 32-Bit-Zählung. Der Controller unterstützt außerdem bis zu vier E/A-Erweiterungsmodule, sodass die lokale E/A-Konfiguration über die integrierten Kanäle hinaus erweitert werden kann.

Für die Kommunikation bietet der Controller Ethernet-Modbus-TCP/IP über eine RJ45-Schnittstelle, serielle RS485-Kommunikation für Modbus RTU/ASCII und Mini-B-USB zur Programmierung. Die Ethernet-Kommunikation ist mit 10/100 Mbit/s spezifiziert, während RS485 1.2-115.2 kbit/s unterstützt.

Häufig gestellte Fragen

F: Welche Art von Ausgängen verwendet der TM200CE24U?
A: Er verwendet 10 Transistorausgänge mit negativer Logik und Senkenkonfiguration. Q0-Q1 sind schnelle Ausgänge, die PWM-, PLS- und PTO-Funktionen mit bis zu 100 kHz unterstützen.

F: Welche Kommunikationsschnittstellen sind integriert?
A: Der Controller bietet Mini-B-USB 2.0, serielle RS485-Kommunikation und 10/100-Base-T-Ethernet mit Modbus TCP/IP.

F: Welche angegebenen Umgebungsgrenzen gelten für den Betrieb?
A: Die Umgebungstemperatur im Betrieb beträgt bei horizontaler Installation 0-55 deg C. Die relative Luftfeuchtigkeit ist mit 10-95 % ohne Kondensation angegeben.

Richtlinien für die Installation vor Ort

• Montieren Sie den Controller entsprechend der angegebenen Montageart auf einer TH35-15-DIN-Schiene oder in einer TH35-7.5-Panelmontage.
• Schließen Sie die 24-VDC-Versorgung über die dafür vorgesehene abnehmbare Klemmenleiste an und halten Sie den angegebenen Versorgungsspannungsbereich von 20.4-28.8 VDC ein.
• Verlegen Sie Ethernet- und RS485-Kommunikationsleitungen nach Möglichkeit getrennt von Leitungen mit hohen Schaltströmen, um elektrische Störungen zu reduzieren.
• Verwenden Sie für die angegebenen Installationen von Hochgeschwindigkeitseingangskabeln geschirmte Leitungen; laut Quelle beträgt die maximale Kabellänge für geschirmte schnelle und sehr schnelle Eingänge 10 m.
• Prüfen Sie die Verdrahtung der Eingangs- und Ausgangsgruppen vor dem Einschalten des Controllers anhand der angegebenen 500-V-Isolationsgrenzen.
• Lassen Sie die Schutzabdeckung montiert, wenn die Schutzart IP20 erforderlich ist.

---
