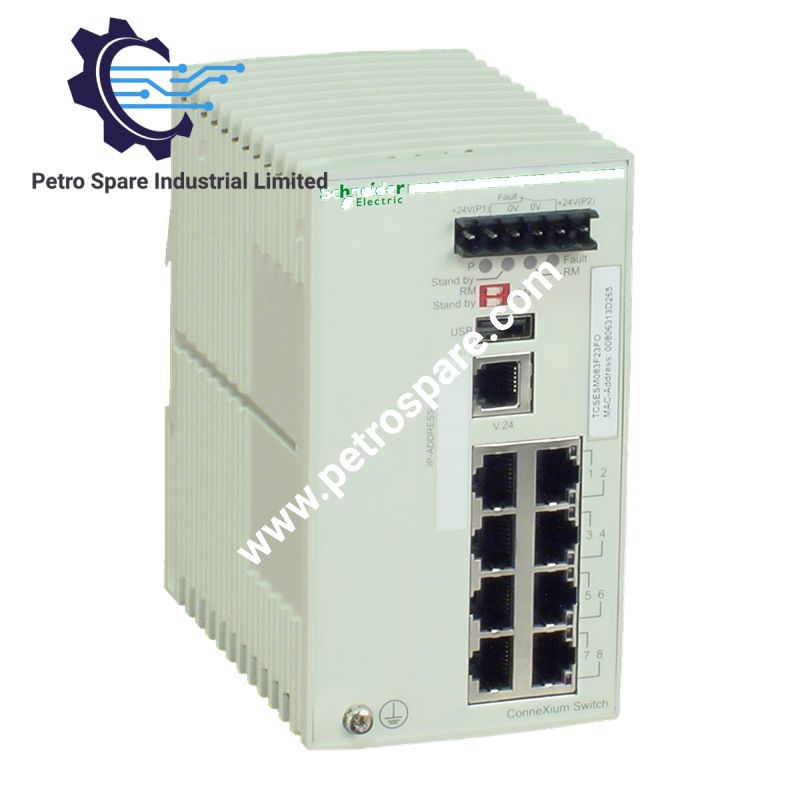

TCSESM083F23F0

Der Schneider Electric TCSESM083F23F0, auch als TCSESM083F23F0 Ethernet-TCP/IP-Managed Switch katalogisiert, dient als dedizierte Hardwarekomponente für die industrielle Ethernet-Datenkommunikation innerhalb von ConneXium-Netzwerkplattformen. Der Switch bietet 10/100BASE-TX-Kupfer-Ethernet-Konnektivität, Managed-Switching-Funktionen und eine transparente Steuerung der Netzwerkkommunikation.

Hardwarespezifikationen

Parameter	Spezifikation
Modell	TCSESM083F23F0
Marke	Schneider Electric
Gewicht	0.20 kg
Abmessungen	Breite: 74 mm; Höhe: 131 mm
Betriebstemperatur	0 bis 40 Grad C
Leistungsaufnahme	5.3 W
Produkttyp	Ethernet-TCP/IP-Managed Switch
Produktlinie	ConneXium
Netzwerkprotokoll	Ethernet TCP/IP
Ethernet-Ports	8 x 10/100BASE-TX-Kupferports
Nennversorgungsspannung	12...48 VDC
Montageart	35 mm symmetrische DIN-Schiene
Kabelentfernung	Maximal 100 m zwischen Geräten bei Verwendung eines Kupferkabels
Alarmausgang	1 potenzialfreier Kontakt, 1 A
Kaskadenunterstützung	Unbegrenzte Anzahl an Switches in Kaskadenkonfiguration
Ringunterstützung	Maximal 50 Switches in einem Ring
Cybersicherheitsfunktion	Port-Härtung
Konzept	Transparent Ready

Merkmale des industriellen Profinet-/EtherNet-Netzwerks

Der TCSESM083F23F0 unterstützt durch seine Managed-Switching-Funktionen eine deterministische industrielle Ethernet-Kommunikation. Die ConneXium-Architektur bietet eine Konfiguration auf Portebene, Möglichkeiten zur Netzwerksegmentierung und Ethernet-Datenverkehrsmanagement für Kommunikationspfade von Steuerungssystemen. Der Switch unterstützt firmwareverwaltete Netzwerkparameter und die Kupfer-Ethernet-Übertragung über 10/100BASE-TX-Schnittstellen.

Das Design des Managed Switches umfasst Port-Härtungsfunktionen zur Einschränkung unbefugten Netzwerkzugriffs und zur Aufrechterhaltung kontrollierter Kommunikationspfade. Die DIN-Schienenmontage ermöglicht die direkte Integration in industrielle Schaltschränke mit standardisierten Verdrahtungslayouts.

Häufig gestellte Fragen

F: Welche Ethernet-Verbindung wird vom TCSESM083F23F0 unterstützt?
A: Der Switch bietet 8 Kupfer-Ethernet-Ports, die 10/100BASE-TX-Kommunikation unterstützen.

F: Kann der TCSESM083F23F0 in einer Ringtopologie installiert werden?
A: Ja. Der Switch unterstützt Ringkonfigurationen mit maximal 50 Switches im Netzwerkring.

F: Welcher Versorgungsspannungsbereich ist für diesen Managed Switch erforderlich?
A: Das Gerät arbeitet mit einem Nennversorgungsspannungsbereich von 12...48 VDC.

Richtlinien für die Installation vor Ort

Installieren Sie den TCSESM083F23F0 auf einer 35 mm symmetrischen DIN-Schiene in einem Gehäuse, das für die Betriebsumgebung geeignet ist. Verwenden Sie, sofern vom Installationskonzept gefordert, geschirmte Ethernet-Kabel und halten Sie Kommunikationsleitungen von Hochspannungsstromleitern getrennt.

Schließen Sie den Schutzerdungspunkt gemäß dem Erdungskonzept des Schaltschranks an, bevor Sie das Netzwerk in Betrieb nehmen. Überprüfen Sie vor dem Einschalten die Führung der Ethernet-Kabel, die Verriegelung der Steckverbinder und die Portkonfiguration. Konfigurieren Sie die Netzwerkparameter über die freigegebene Managementschnittstelle und bestätigen Sie den Kommunikationsstatus der angeschlossenen Ethernet-Geräte.

---
