TCSEAAF1LFS00

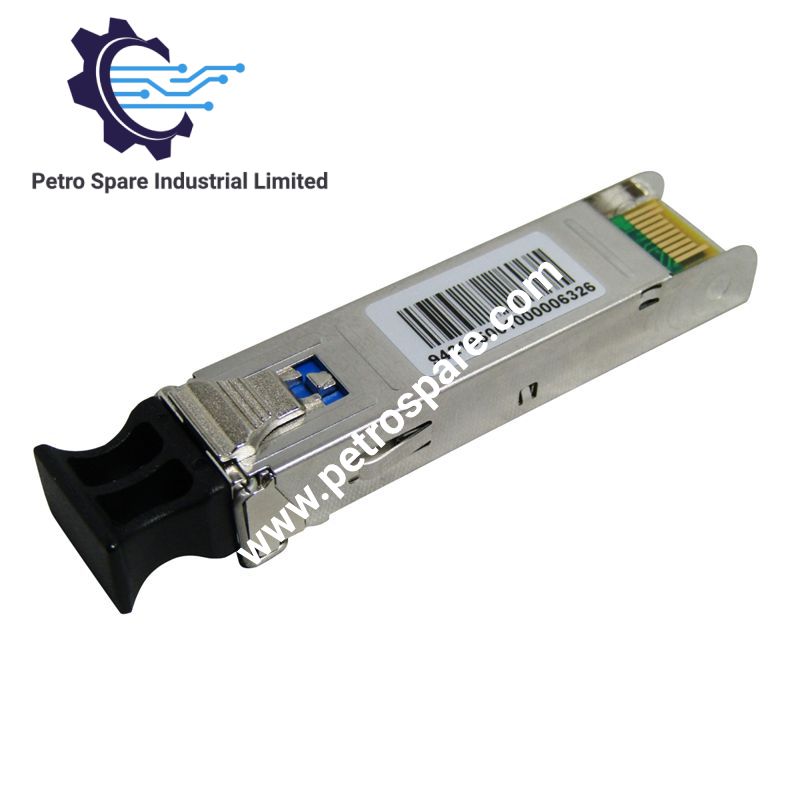

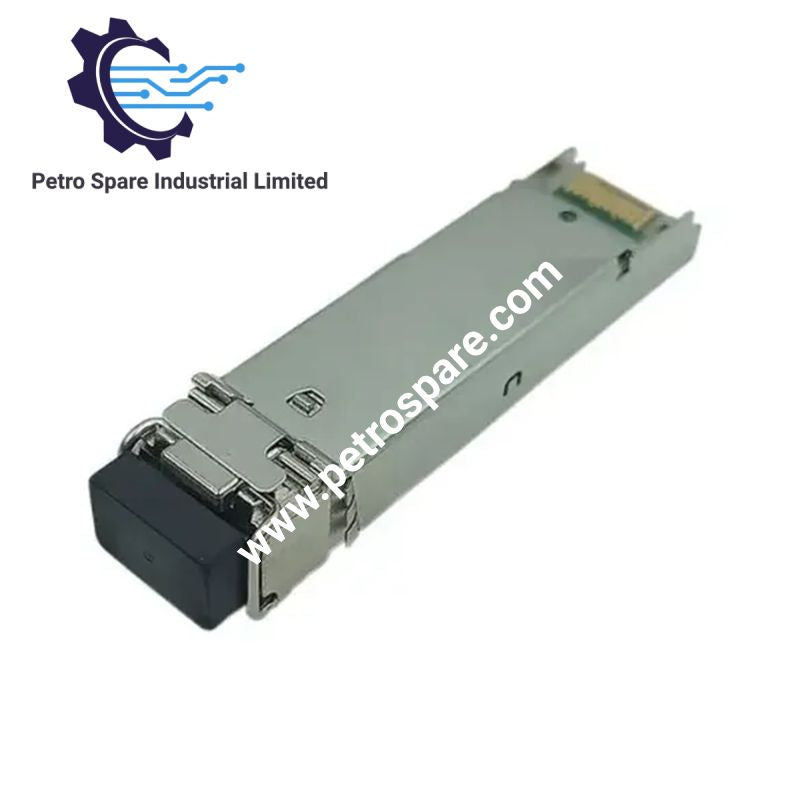

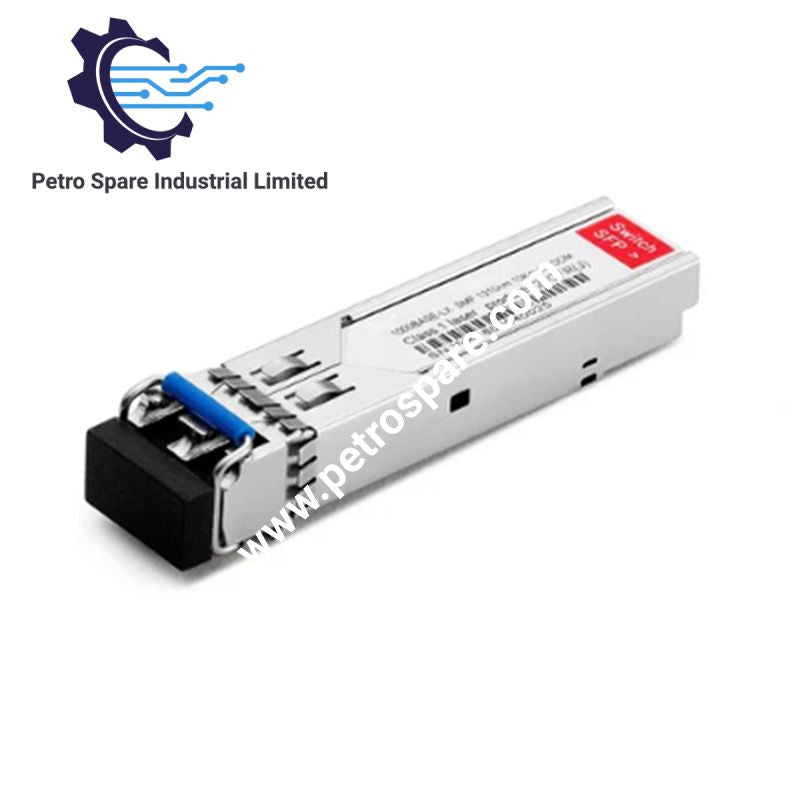

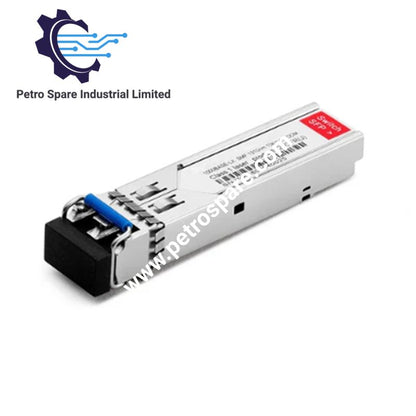

Für die Gigabit-Ethernet-Glasfaserdatenübertragung in Modicon Networking TCSESM-Switchplattformen konfiguriert, ermöglicht das Schneider Electric TCSEAAF1LFS00 (TCSEAAF1LFS00 SFP-Modul) die direkte physische/elektrische Anbindung für Ethernet-Konnektivität über eine 1000BASE-LX-LC-Glasfaserschnittstelle. Das Modul unterstützt Singlemode- und Multimode-Übertragungsmedien zur Integration von Gigabit-Ports.

Hardwarespezifikationen

Parameter	Spezifikation
Modell	TCSEAAF1LFS00
Marke	Schneider Electric
Produkttyp	SFP-Modul
Produktreihe	Modicon Networking / ConneXium
Herkunft	MX
Gewicht	0.04 kg
Abmessungen	50 mm Tiefe x 20 mm Breite x 18 mm Höhe
Betriebstemperatur	0 bis 60 Grad C
Ethernet-Port	1000BASE-LX
Steckertyp	LC-Glasfaserstecker
Übertragungsmodus	Singlemode 9/125 um; Multimode 50/125 um; Multimode 62.5/125 um
Kompatible Switches	MCSESM-Switch; TCSESM-Switch

Optische Konnektivität für Profinet-/EtherNet-Netzwerke

Das TCSEAAF1LFS00 ermöglicht die optische Ethernet-Umwandlung über eine SFP-Schnittstelle, die in kompatiblen ConneXium-TCSESM-Switches installiert ist. Der Glasfaseradapter verwendet einen LC-Anschluss und unterstützt 1000BASE-LX-Kommunikationspfade zur Erweiterung industrieller Ethernet-Netzwerke.

Die optische Schnittstelle unterstützt verschiedene Faserkonstruktionen, darunter Singlemode 9/125 um sowie Multimode 50/125 um oder 62.5/125 um. Eine passende Abstimmung des Fasertyps zwischen Transceiver und Kabelinstallation ist erforderlich, um die Integrität des optischen Signals aufrechtzuerhalten.

Häufig gestellte Fragen

F: Mit welchen Switchplattformen ist das TCSEAAF1LFS00-Modul kompatibel?
A: Das Modul ist für MCSESM- und TCSESM-Switchplattformen mit Gigabit-Ethernet-SFP-Ports spezifiziert.

F: Welche Fasertypen können an dieses SFP-Modul angeschlossen werden?
A: Das Modul unterstützt Singlemode-9/125-um-Fasern sowie Multimode-50/125-um- oder 62.5/125-um-Faserübertragung.

F: Welcher Ethernet-Schnittstellentyp wird von diesem Modul bereitgestellt?
A: Das Modul stellt über einen LC-Stecker eine optische 1000BASE-LX-Ethernet-Schnittstelle bereit.

Richtlinien für die Installation vor Ort

Installieren Sie das TCSEAAF1LFS00 ausschließlich in kompatiblen SFP-Steckplätzen unterstützter Modicon Networking-Switches. Überprüfen Sie vor dem Einsetzen die Switchkonfiguration und die Zuordnung des optischen Ports.

Verwenden Sie Glasfaserkabel, die dem unterstützten Übertragungsmodus und den Kerndurchmessern entsprechen. Achten Sie auf eine korrekte Kabelführung, vermeiden Sie einen zu kleinen Biegeradius und schützen Sie LC-Stecker während der Installation vor Verunreinigungen.

Trennen Sie bei Installationen in industriellen Ethernet-Netzwerken die Glasfaserkommunikationswege von Hochspannungsleitungen und Quellen elektromagnetischer Störungen. Überprüfen Sie nach der Installation den Verbindungsstatus über die Diagnosefunktionen des angeschlossenen Switches.

---
