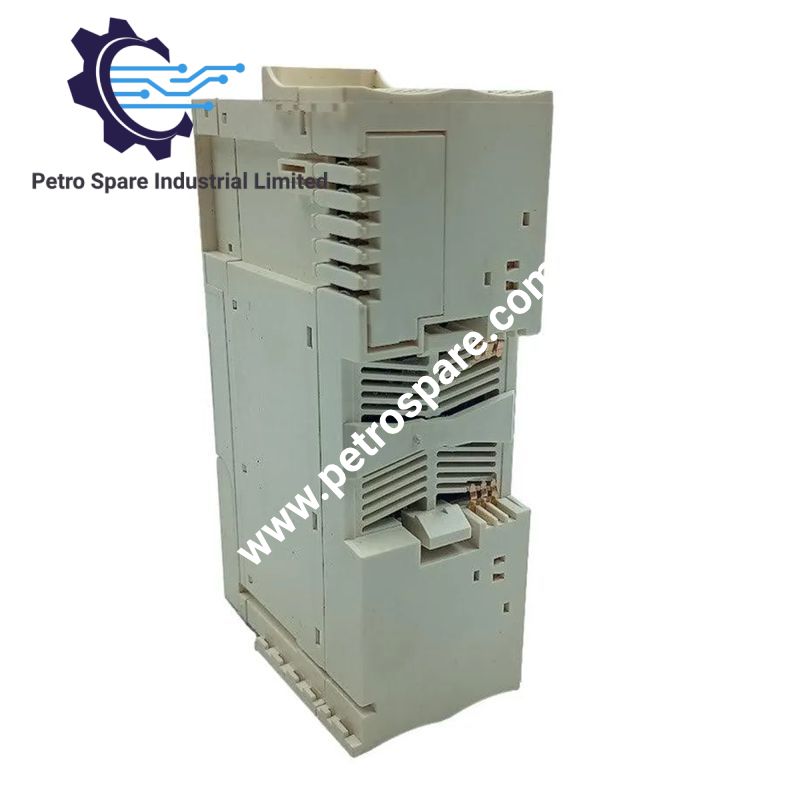

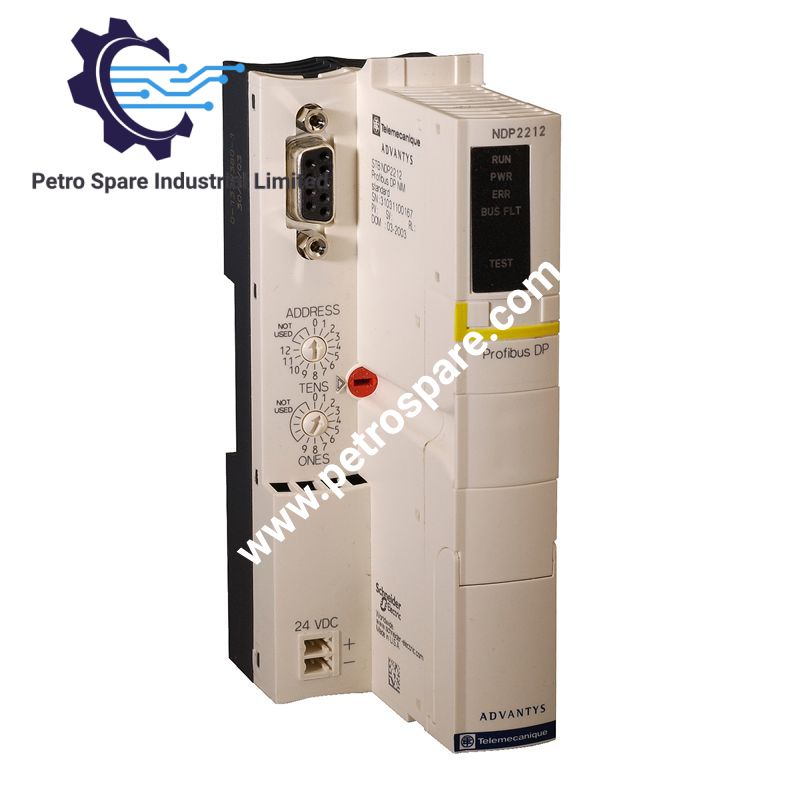

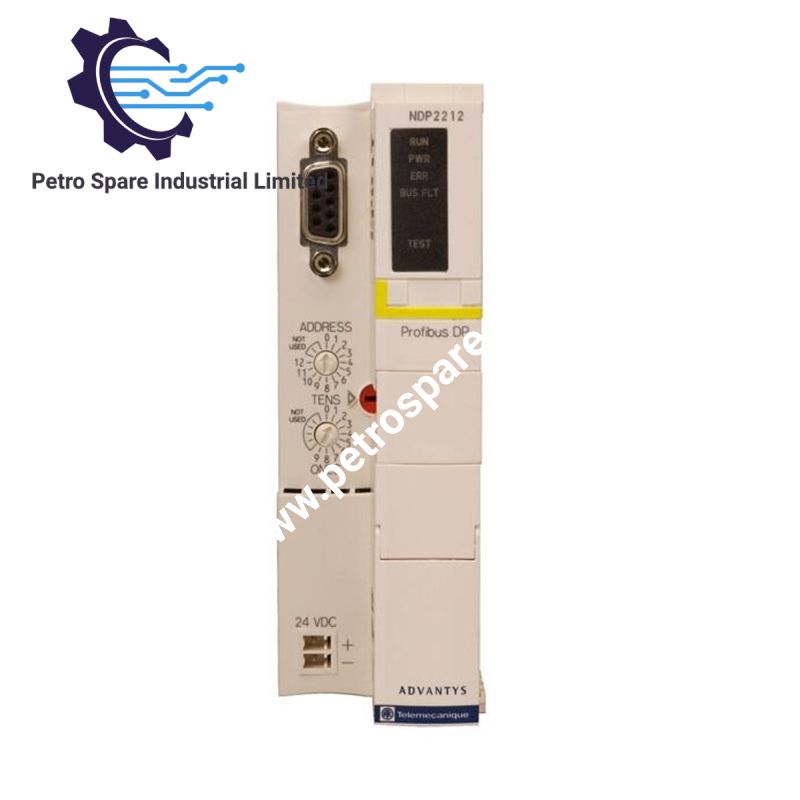

Schneider Electric STBNDP2212 Standard-Netzwerkschnittstellenmodul

Für die Profibus-DP-Feldbuskommunikation und den verteilten I/O-Datenaustausch konfiguriert, ermöglicht der Schneider Electric STBNDP2212 (STBNDP2212 Standard-Netzwerkschnittstellenmodul) die direkte physische/elektrische Ausführung innerhalb der dezentralen I/O-Architektur Modicon STB.

Hardwarespezifikationen

Parameter	Spezifikation
Modell	STBNDP2212
Marke	Schneider Electric
Produkttyp	Standard-Netzwerkschnittstellenmodul
Serie	Dezentrale I/O von Modicon STB
Herkunft	Frankreich
Gewicht	177 g (Verpackungsgewicht)
Abmessungen	128.3 mm Breite x 70 mm Tiefe x 40 mm Höhe
Betriebstemperatur	0 bis 60 deg C ohne Derating; -25 bis 70 deg C mit Derating-Faktor
Leistungsaufnahme	24-VDC-Versorgung, 430-mA-Versorgungskreis
Feldbusschnittstelle	Profibus DP DIN 19245 Teil 1 und 3
Übertragungsrate	Bis zu 12 Mbit/s
Kommunikationsschnittstelle	9-polige RS485-SUB-D-Buchse, RS232-Serviceanschlüsse
Netzwerkstruktur	Industrieller Feldbus DP V.0
Maximale Anzahl Slaves	125 Servergeräte
Inselkonfiguration	1 primäres Segment, maximal 6 Erweiterungssegmente
Adressierbare I/O-Module	0 bis 32 pro Insel
Ausgangsspannung des Logikbusses	5.25 VDC +/- 0.21%
Ausgangsstrom des Logikbusses	Maximal 1.2 A
Schutzart	IP20
Stromversorgungstyp	SELV
Zertifizierungen	CE, CSA, ATEX Kategorie 3G, FM Klasse 1 Division 2, UL

Deterministisches Profinet-/EtherNet/IP-Netzwerk und Skalierung der I/O-Dichte

Der STBNDP2212 fungiert als Profibus-DP-Kommunikationsschnittstelle zwischen der Modicon-STB-Insel und dem Feldbus-Master. Das Modul verwaltet das Lesen und Schreiben von DP-Slave-I/O-Daten, Diagnosedienste, die Konfigurationssteuerung und die Slave-Parameterverwaltung über die Profibus-Kommunikationsebene.

Die dezentrale I/O-Architektur unterstützt eine skalierbare Inselkonfiguration mit bis zu 32 adressierbaren I/O-Modulen pro Insel. Das Schnittstellenmodul stellt die lokale Busspannungsumwandlung bereit und erzeugt die 5.25-VDC-Logikversorgung für angeschlossene STB-Module. LED-Anzeigen liefern Statusinformationen zu Busfehler, Inselbetrieb, Stromversorgung, Modulfehler und Testmodus.

Häufig gestellte Fragen

F: Welche Kommunikationsdienste werden vom STBNDP2212 unterstützt?
A: Das Modul unterstützt Profibus-DP-Diagnose, das Lesen und Schreiben von DP-Slave-I/O-Daten, die Konfigurationssteuerung sowie Slave-Konfigurationsdienste.

F: Wie sind der Versorgungseingang und der Logikbusausgang dieses Moduls ausgelegt?
A: Das Modul erhält eine 24-VDC-SELV-Versorgung und stellt einen 5.25-VDC-Logikbusausgang für die angeschlossenen Modicon-STB-Inselmodule bereit.

F: Wie wird der STBNDP2212 in einem Automatisierungsschaltschrank installiert?
A: Das Modul wird als Teil einer Modicon-STB-Inselbaugruppe auf einer DIN-Schiene montiert und über das modulare STB-Rückwandbussystem angeschlossen.

Richtlinien für die Feldinstallation

Installieren Sie den STBNDP2212 auf einer kompatiblen 35-mm-DIN-Schienenbaugruppe und schließen Sie die zugehörigen Modicon-STB-I/O-Module entsprechend den Anforderungen der Inselkonfiguration an.

Verwenden Sie für die Profibus-DP-RS485-Verbindung geschirmte Twisted-Pair-Leitungen. Verbinden Sie den Kabelschirm entsprechend den Erdungspraktiken der Anlage, um elektromagnetische Störungen im Feldbussegment zu reduzieren.

Überprüfen Sie vor dem Einschalten des Moduls die Polarität der 24-VDC-SELV-Versorgung. Kontrollieren Sie nach dem Start die LED-Anzeigen BUSFLT, RUN, PWR, ERR und Testmodus, um den Kommunikations- und Betriebsstatus des Moduls zu bestätigen.

Halten Sie einen ausreichenden Abstand zwischen Profibus-Kommunikationskabeln und Starkstromleitungen ein, um die Einkopplung elektrischer Störungen zu reduzieren.

---
