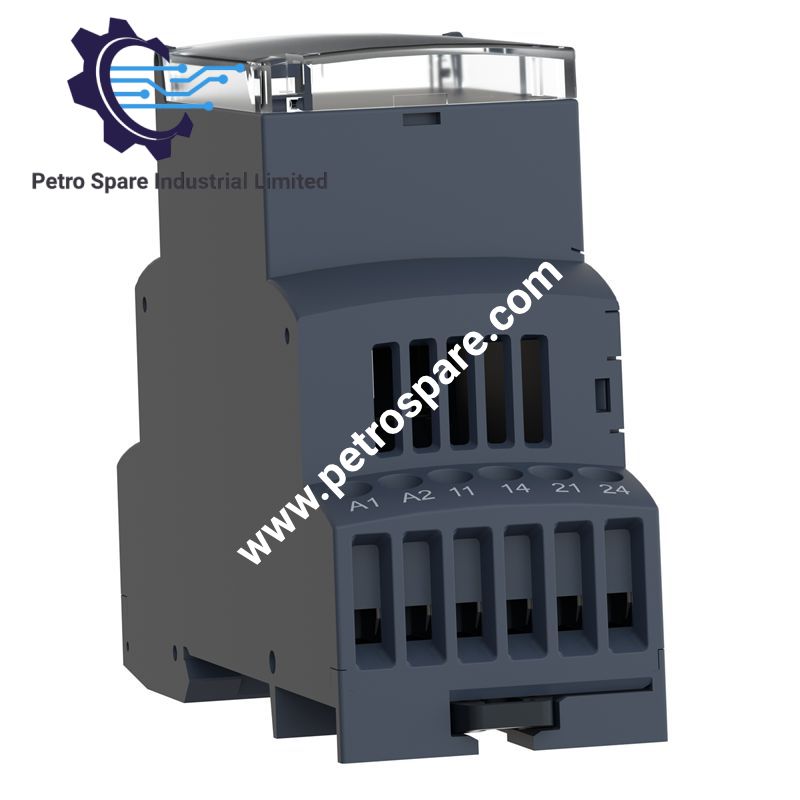

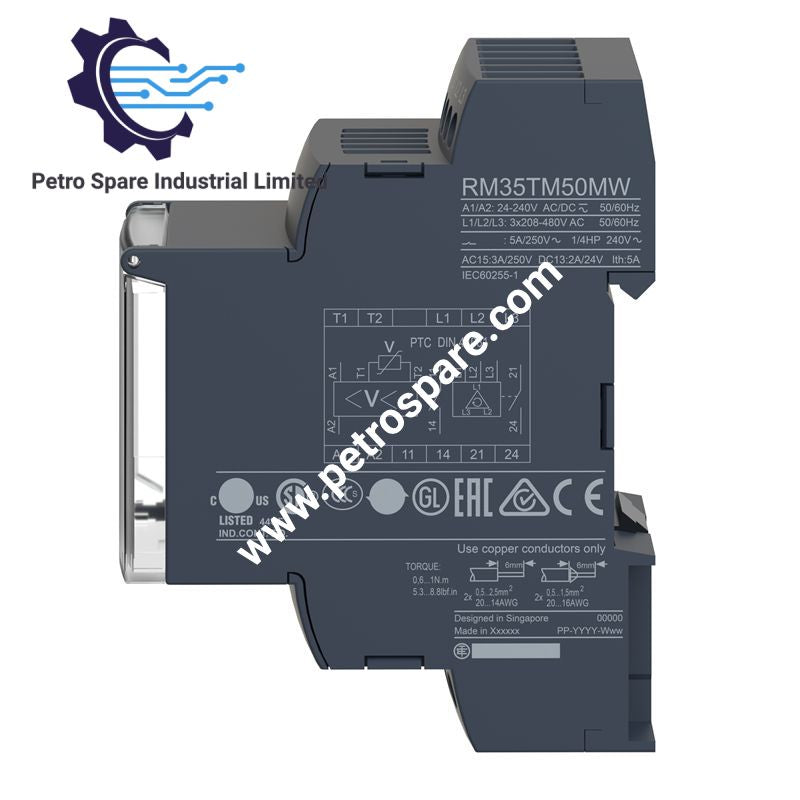

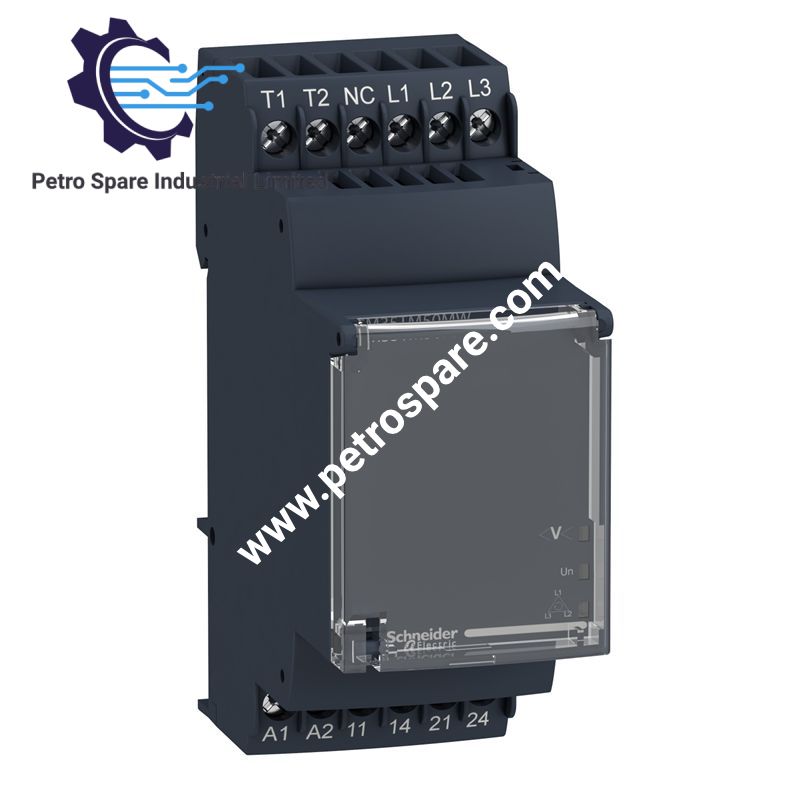

RM35TM50MW

Ausgelegt für die Überwachung von Drehstrommotoren und den PTC-Temperaturschutz bietet das Schneider Electric RM35TM50MW (RM35TM-Motor-Temperaturüberwachungsrelais) eine direkte elektrische Überwachung der Phasenfolge, des Phasenausfalls und der Motortemperatur über einen PTC-Sensorkreis. Das Relais verfügt über zwei Schließer-Ausgangskontakte für fest verdrahtete Steuerlogik.

Hardwarespezifikationen

Parameter	Spezifikation
Modell	RM35TM50MW
Marke	Schneider Electric
Produktserie	Harmony-Steuerrelais
Produkttyp	Motor-Temperaturüberwachungsrelais
Anwendung	Drehstromversorgung
Überwachte Parameter	Phasenfolge, Phasenausfall, Motortemperatur über PTC-Sonde
Spannung des Steuerkreises	24...240 V AC/DC
Bemessungsversorgungsspannung	24...240 V AC/DC, 50/60 Hz
Grenzwerte der Versorgungsspannung	20.4...264 V AC; 20.4...264 V DC
Messbereich	208...480 V AC; 15...3100 Ohm
Grenzwerte der Messspannung	176...528 V AC
Ausgangskontakte	2 Schließer
Nenn-Ausgangsstrom	5 A
Maximale Schaltspannung	250 V AC
Schaltleistung	1250 VA
Maximaler Schaltstrom	5 A AC; 5 A DC
Minimaler Schaltstrom	10 mA bei 5 V DC
Elektrische Lebensdauer	100000 Zyklen
Mechanische Lebensdauer	30000000 Zyklen
PTC-Auslöseschwelle	3100 Ohm +/- 10%
PTC-Rücksetzschwelle	1650 Ohm +/- 10%
Maximaler Widerstand des PTC-Sensors	1500 Ohm bei 20 °C
Rücksetzzeit	10000 ms Ausgang
Ansprechzeit	> 50 ms
Leistungsaufnahme	0...4 VA bei 24...240 V AC; 0.5 W DC
Betriebstemperatur	-20...50 °C
Lagertemperatur	-40...70 °C
Relative Luftfeuchtigkeit	95% bei 55 °C
Schutzart	IP20 Klemmen; IP30 Gehäuse
Prüfspannung	2 kV, 1 min AC 50 Hz
Isolationswiderstand	> 500 MOhm bei 500 V DC
Bemessungsisolationsspannung	400 V
Montage	Symmetrische 35-mm-DIN-Schiene, IEC 60715
Abmessungen	35 mm B x 90 mm H x 72 mm T
Gewicht	0.095 kg
Klemmen	Schraubklemmen
Anzugsdrehmoment	0.6...1 N.m
Gehäusematerial	Polycarbonat
Normen	IEC 60255-6; IEC 60034-11-2
Zertifizierungen	GL, UL, GOST, C-Tick, CSA
Umwelt-EMV	IEC 61000-6-2, IEC 61000-6-3, IEC 61000-6-4

Phasenüberwachung und PTC-Temperatursteuerung

Das RM35TM50MW überwacht eine Drehstromversorgung auf Phasenfolge und Phasenausfall und wertet gleichzeitig die Motortemperatur über eine an den Temperatursteuerkreis angeschlossene PTC-Sonde aus. Der Temperaturkreis löst bei 3100 Ohm +/- 10% aus und setzt bei 1650 Ohm +/- 10% zurück.

Die beiden Ausgangskontakte sind Schließer und für 5 A ausgelegt. Das Relais verfügt über keine Prüftaste. Eine lokale Statusanzeige erfolgt über LEDs für die Stromversorgung, den Status des Phasenrelais und den Status des Temperaturrelais.

Die fremdgespeiste Versorgung akzeptiert 24...240 V AC/DC. Das modulare Gehäuse wird auf einer symmetrischen 35-mm-DIN-Schiene montiert und bietet Schraubklemmenanschlüsse für die Versorgung, die überwachten Stromkreise, den PTC-Eingang und die Relaisausgänge.

Häufig gestellte Fragen

F: Welchen Temperatursensor überwacht das RM35TM50MW?
A: Es überwacht eine Motor-PTC-Sonde über den Temperatursteuerkreis T1-T2. Die angegebene Auslöseschwelle beträgt 3100 Ohm +/- 10%, die Rücksetzschwelle 1650 Ohm +/- 10%.

F: Welche Nennwerte haben die Ausgangskontakte?
A: Das Relais verfügt über 2 Schließerkontakte. Der Nennausgangsstrom beträgt 5 A, bei einer maximalen Schaltspannung von 250 V AC und einem maximalen Schaltstrom von 5 A AC oder 5 A DC.

F: Welche Montageanordnung ist für das Relais vorgesehen?
A: Das Relais ist für die Montage auf einer symmetrischen 35-mm-DIN-Schiene gemäß IEC 60715 ausgelegt. Das Gehäuse kann in jeder Position ohne Leistungsminderung betrieben werden.

Richtlinien für die Installation vor Ort

• Montieren Sie das Relais auf einer symmetrischen 35-mm-DIN-Schiene und lassen Sie ausreichend Platz für die Klemmenverdrahtung sowie den Zugang zu den vorderen Einstellelementen.
• Überprüfen Sie die Anschlüsse der Drehstromversorgung und den Phasenüberwachungskreis, bevor Sie das Relais unter Spannung setzen.
• Verlegen Sie die Leitungen des PTC-Sensors nach Möglichkeit getrennt von Motorleitern mit hohen Strömen, um elektrische Störungen zu reduzieren.
• Achten Sie entsprechend dem zutreffenden Schaltplan auf die korrekte Polarität und Klemmenkennzeichnung des PTC-Kreises.
• Schließen Sie Schutz- und Steuerleitungen gemäß der Installationsdokumentation und der erforderlichen Steuerkreisarchitektur an.
• Ziehen Sie die Schraubklemmen innerhalb des angegebenen Bereichs von 0.6...1 N.m an.
• Stellen Sie sicher, dass die angeschlossenen Relaislasten innerhalb des Ausgangsnennwerts von 5 A und der zulässigen Schaltleistung liegen.
• Prüfen Sie vor der Installation in Umgebungen mit leitfähiger Verschmutzung oder erhöhter Luftfeuchtigkeit die Anforderungen an Gehäuse und Klemmen-Schutz.
• Bestätigen Sie bei der Inbetriebnahme die Phasenfolge, das Verhalten bei Phasenausfall sowie die PTC-Auslöse- und Rücksetzfunktion.
• Legen Sie keine Versorgungsspannung außerhalb des angegebenen Bereichs von 20.4...264 V AC/DC an.

---
