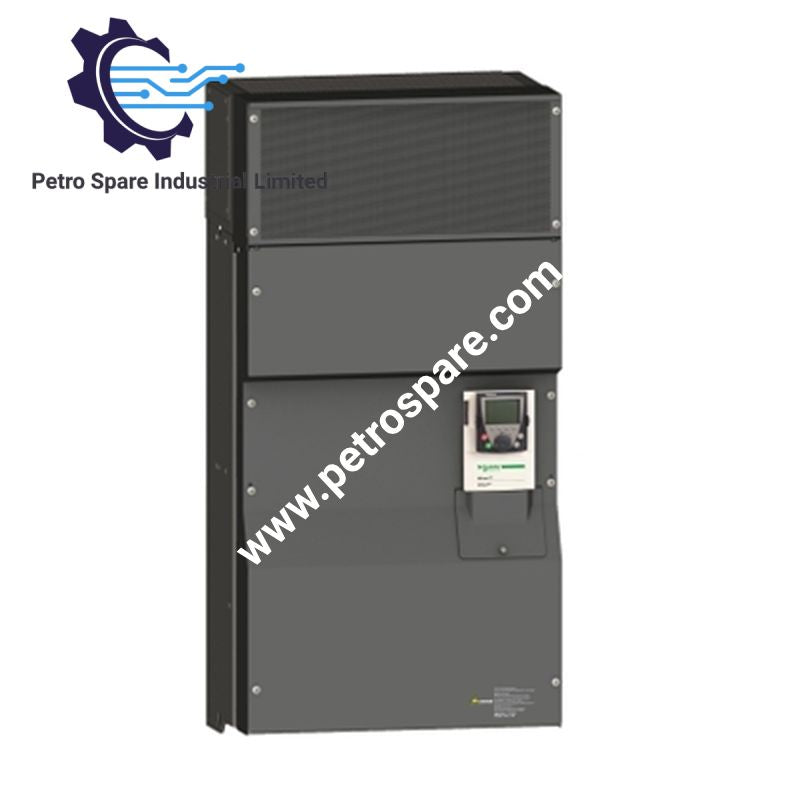

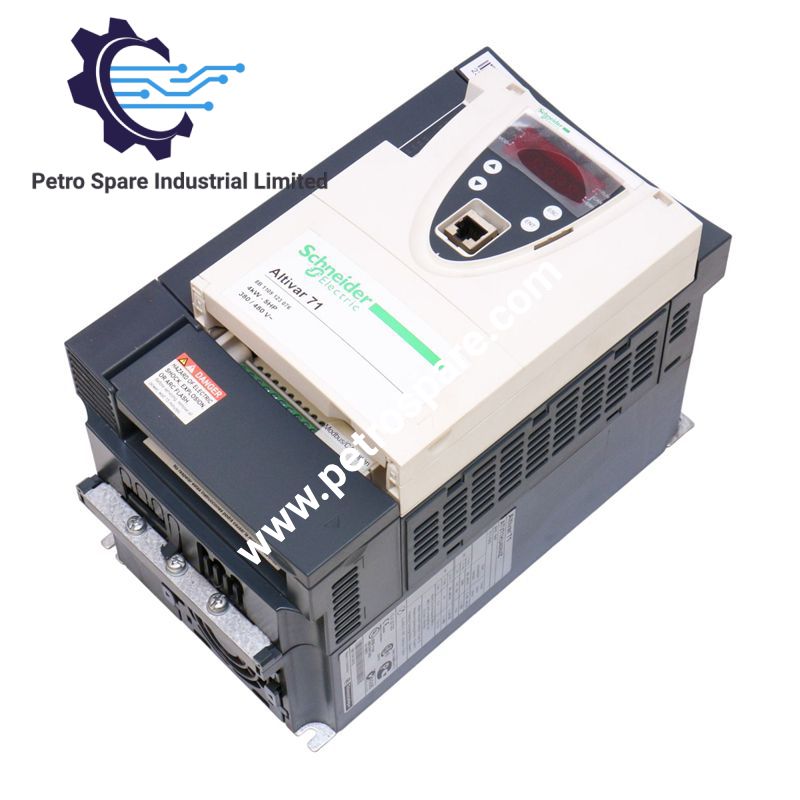

ATV71HC40N4

Der Schneider Electric ATV71HC40N4, auch als drehzahlveränderlicher Antrieb ATV71 katalogisiert, steuert Synchron- und Asynchronmotoren über eine dreiphasige Versorgung mit 380...480 V. Der Antrieb bietet Motorleistungen von 355 kW oder 400 kW, eine maximale Nennleistung von 600 hp, eine einstellbare Ausgangsfrequenz von 0,1...500 Hz, integrierte EMV-Filterung sowie Modbus-/CANopen-Kommunikation.

Hardwarespezifikationen

Parameter	Spezifikation
Modell	ATV71HC40N4
Marke	Schneider Electric
Produktserie	Altivar 71
Produkttyp	Drehzahlveränderlicher Antrieb
Anwendung	Komplexe Maschinen mit hoher Leistung
Motorleistung	355 kW oder 400 kW, 3-phasig, 380...480 V
Maximale Leistung in PS	600 hp
Versorgungsspannung	380...480 V, 3-phasig
Grenzwerte der Versorgungsspannung	323...528 V
Versorgungsfrequenz	50...60 Hz
Netzstrom	568 A bei 480 V, 400 kW / 600 hp; 709 A bei 380 V, 400 kW / 600 hp
Nenn-Ausgangsstrom	759 A bei 2,5 kHz, 400 kW / 600 hp
Maximaler transienter Strom	1138 A für 60 s; 1252 A für 2 s, 400 kW / 600 hp
Ausgangsfrequenz	0,1...500 Hz
Schaltfrequenz	2,5...8 kHz, einstellbar
EMV-Filter	Integriert
Motorsteuerung	V/F, sensorlose Flussvektorregelung, Flussvektorregelung mit Sensor, ENA-Energieanpassung
Bremsmoment	<= 150 % mit Brems- oder Hubwiderstand; 30 % ohne Bremswiderstand
Transienter Übermoment	170 % +/- 10 % für 60 s; 220 % +/- 10 % für 2 s
Analogeingänge	2
Analogausgang	1
Digitaleingänge	7
Digitalausgänge	2 konfigurierbare Relaisausgänge
Kommunikation	Modbus, CANopen
Physikalische Schnittstelle	2-Draht-RS-485-Modbus
Übertragungsrahmen	RTU-Modbus
Modbus-Übertragungsrate	4800, 9600, 19200, 38,4 Kbps
CANopen-Übertragungsrate	20, 50, 125, 250, 500 kbps, 1 Mbps
Abmessungen	1390 mm H x 890 mm B x 377 mm T
Gewicht	330 kg
Betriebstemperatur	-10...50 °C ohne Leistungsminderung
Lagertemperatur	-25...70 °C
IP-Schutzart	IP20
Einbaulage	Vertikal +/- 10°
Leistungsaufnahme	In der bereitgestellten Quelle nicht angegeben
Herkunft	In der bereitgestellten Quelle nicht angegeben
Status	Am 17. Februar 2021 abgekündigt; Serviceende am 31. Dezember 2028
Ersatz	Von Schneider Electric kein Ersatz angegeben

Die bereitgestellten Daten von Schneider Electric nennen die oben aufgeführten Abmessungen sowie elektrischen, umweltbezogenen, kommunikationstechnischen und lebenszyklusbezogenen Spezifikationen. Ein Wert für die Leistungsaufnahme oder der Herstellungsursprung wird nicht angegeben.

Eigenschaften der Motorsteuerung und Kommunikation

Der ATV71HC40N4 unterstützt die Steuerung von Asynchron- und Synchronmotoren. Für Asynchronmotoren umfassen die Steuerungsprofile das Spannungs-/Frequenzverhältnis, die sensorlose Flussvektorregelung, die Flussvektorregelung mit Sensor sowie die ENA-Energieanpassung für unsymmetrische Lasten. Der Betrieb mit geschlossenem Regelkreis und Encoderrückführung bietet innerhalb des angegebenen Bereichs von 0,2 Tn bis Tn eine spezifizierte Drehzahlgenauigkeit von +/- 0,01 % der Nenndrehzahl.
Die Steuerschnittstelle umfasst zwei Analogeingänge, einen Analogausgang, sieben Digitaleingänge und zwei konfigurierbare Relaisausgänge. AI1 unterstützt einen bipolaren differentiellen Eingang von +/- 10 V DC, während AI2 für 0...20 mA oder 0...10 V DC konfiguriert werden kann. Die Digitaleingänge unterstützen eine 24-V-DC-Logik; LI6 kann als Eingang für einen PTC-Fühler konfiguriert werden.

Für die Kommunikation in Industrienetzen bietet der Antrieb Modbus und CANopen. Modbus verwendet eine physikalische 2-Draht-RS-485-Schnittstelle und eine RTU-Rahmenstruktur. Das Gerät verfügt über RJ45-Schnittstellen für Modbus sowie eine SUB-D-9-Schnittstelle für CANopen. Zu den optionalen Kommunikationskarten gehören EtherNet/IP, DeviceNet, Profibus DP, Modbus TCP, CC-Link, Fipio, Interbus-S und Modbus Plus.

Häufig gestellte Fragen

F: Welche Motorleistungen sind für den ATV71HC40N4 angegeben?
A: Die bereitgestellten Daten nennen Motorleistungen von 355 kW und 400 kW bei dreiphasigen 380...480 V sowie eine maximale Leistung von 600 hp.

F: Welche Kommunikationsprotokolle sind integriert?
A: Der Antrieb bietet Modbus und CANopen. Modbus verwendet eine 2-Draht-RS-485-Schnittstelle mit RTU-Rahmenstruktur.

F: Kann der Antrieb mit unterschiedlichen Schaltfrequenzen betrieben werden?
A: Ja. Die nominale Schaltfrequenz beträgt 2,5 kHz, der einstellbare Bereich der Schaltfrequenz liegt bei 2,5...8 kHz; dabei gilt die angegebene Leistungsminderung.

Richtlinien für die Installation vor Ort

Installieren Sie den Antrieb in der angegebenen vertikalen Position und sorgen Sie für eine mechanische Befestigung, die für sein Nettogewicht von 330 kg geeignet ist. Die angegebenen Abmessungen betragen 1390 mm Höhe, 890 mm Breite und 377 mm Tiefe. Gehäuse und Installationsanordnung müssen die Schutzart IP20 berücksichtigen.
Verwenden Sie die angegebenen Leistungs- und Steuerklemmen für die jeweils zugeordneten Stromkreise. Die Quelle nennt separate Klemmenanordnungen für die Steuerverdrahtung, Gleichstrombusanschlüsse, Eingangsleistung und Motorausgangsanschlüsse. Wenden Sie für jede Klemmengruppe das angegebene Anzugsdrehmoment an, statt einen einheitlichen Drehmomentwert zu verwenden.

Halten Sie Motorleistungskabel nach Möglichkeit physisch von analogen Leitungen mit niedrigem Pegel und Kommunikationsleitungen getrennt. Stellen Sie die durchgängige Schirmung und Erdung gemäß der einschlägigen Installationsdokumentation des Antriebs und den EMV-Praktiken am Einsatzort sicher. Das Gerät verfügt über einen integrierten EMV-Filter und ist für Umgebungen der Kategorie C3 gemäß IEC 61800-3 spezifiziert.
Für die Auswahl der Motorkabel gibt die bereitgestellte Datenquelle eine maximale Länge von 100 m für geschirmte Kabel und 200 m für ungeschirmte Kabel an. Kabeltyp und Temperaturauslegung der Leiter hängen von der Konfiguration des Gehäuses oder Montagesatzes ab.
Der ATV71HC40N4 wurde am 17. Februar 2021 abgekündigt, das Serviceende ist für den 31. Dezember 2028 vorgesehen, und in den bereitgestellten Daten von Schneider Electric ist kein Ersatz aufgeführt.

---
