ATV312HD11N4

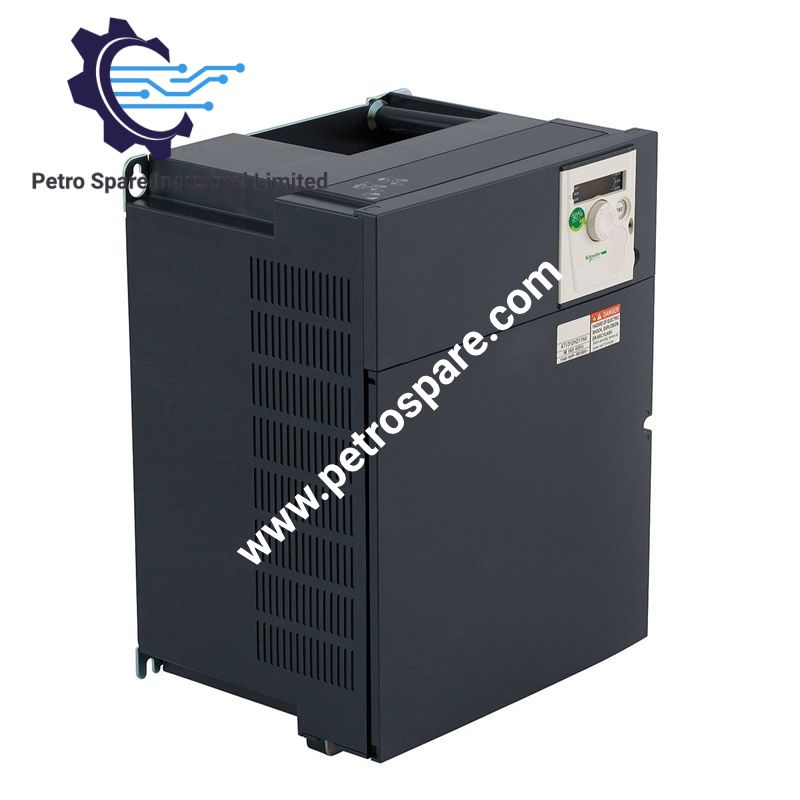

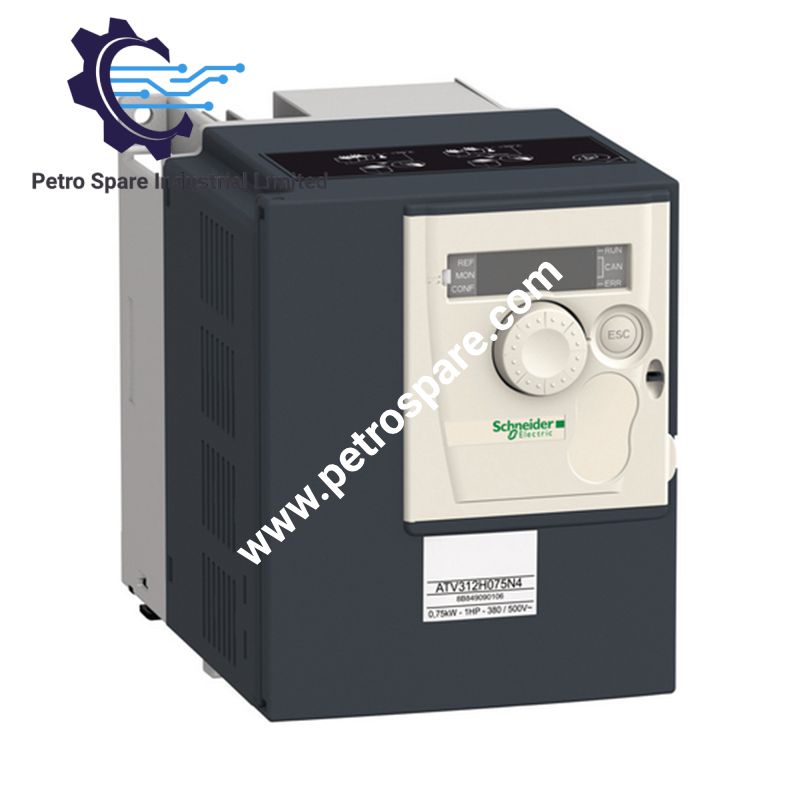

Für die Drehzahlregelung von Asynchronmotoren auf der Plattform Altivar 312 konfiguriert, wandelt der Schneider Electric ATV312HD11N4 (ATV312-Frequenzumrichter) eine dreiphasige Versorgung mit 323...550 V in einen Motor-Ausgang mit variabler Frequenz um. Er bietet eine Motorleistung von 11 kW, einen kontinuierlichen Ausgangsstrom von 27,7 A bei 4 kHz, analoge und digitale E/A, RS485-Kommunikation, Modbus und CANopen.

Hardwarespezifikationen

Parameter	Spezifikation
Modell	ATV312HD11N4
Marke	Schneider Electric
Serie	Altivar 312
Produkttyp	Frequenzumrichter
Motorleistung	11 kW / 15 hp
Motoranwendung	Asynchronmotoren
Nennversorgungsspannung	380...500 V, dreiphasig
Versorgungsspannungsgrenzen	323...550 V
Versorgungsfrequenz	50...60 Hz
Netzfrequenz	47,5...63 Hz
Leitungsstrom	37,2 A bei 380 V, 28,4 A bei 500 V
Prospektiver Kurzschlussstrom der Leitung	22 kA
Kontinuierlicher Ausgangsstrom	27,7 A bei 4 kHz
Maximaler transienter Strom	41,6 A für 60 s
Ausgangsfrequenz	0...500 Hz
Schaltfrequenz	2...16 kHz, einstellbar
Nennschaltfrequenz	4 kHz
Motorsteuerung	Sensorlose Flussvektorregelung mit PWM
Drehzahlbereich	1...50
Transientes Überdrehmoment	170...200 % des nominalen Motordrehmoments
Analogeingänge	3
Analogausgänge	1
Digitaleingänge	6
Digitalausgänge	2
Analogeingangssignale	AI1: 0...10 V; AI2: +/-10 V; AI3: 0...20 mA
Analogausgangssignale	AOC: 0...20 mA; AOV: 0...10 V
Interne Logikversorgung	19...30 V, 100 mA
Versorgung des Referenzpotenziometers	10...10,8 V, 10 mA
Kommunikation	Modbus, CANopen
Physikalische Kommunikationsschnittstelle	Serielle RS485-Multidrop-Verbindung
Kommunikationsanschluss	1 RJ45
CANopen-Übertragungsrate	10, 20, 50, 125, 250, 500 kbps oder 1 Mbps
Modbus-Übertragungsrate	4800, 9600 oder 19200 bps
CANopen-Adressbereich	1...127
Modbus-Adressbereich	1...247
Anzahl der CANopen-Frequenzumrichter	Bis zu 127
Anzahl der Modbus-Frequenzumrichter	Bis zu 31
Kommunikationsrahmen	RTU
Integrierter EMV-Filter	Ja
Bremsung	Gleichstrombremsung; Bremswiderstand unterstützt
Bremsmoment	150 % für 60 s mit Bremswiderstand; kontinuierlich 100 % mit Bremswiderstand; 150 % ohne Bremswiderstand
Beschleunigung/Verzögerung	0,1...999,9 s, separat einstellbar
IP-Schutzart	IP20 oberer Teil ohne Abdeckung; IP21 Anschlussklemmen; IP31 oberer Teil; IP41 oberer Teil
Verlustleistung	397 W bei Nennlast
Abmessungen	245 x 329,5 x 192 mm
Gewicht	11 kg
Betriebstemperatur	-10...50 °C ohne Leistungsreduzierung; -10...60 °C mit Leistungsreduzierung
Lagertemperatur	-25...70 °C
Betriebshöhe	Bis zu 1000 m ohne Leistungsreduzierung; 1000...3000 m mit 1 % Stromreduzierung je 100 m
Relative Luftfeuchtigkeit	5...95 % ohne Kondensation
Vibrationsfestigkeit	1 gn bei 13...150 Hz; 1,5 mm bei 3...13 Hz
Stoßfestigkeit	15 gn für 11 ms
Isolationswiderstand	>= 500 Mohm bei 500 VDC für 1 Minute
Spannungsfestigkeit	2410 VDC Erde zu Leistungsklemmen; 3400 VAC Steuerung zu Leistungsklemmen
Schutzfunktionen	Phasenausfall, Überspannung, Unterspannung, Motorphasenausfall, Ausgangskurzschluss, Überstrom, Überhitzung und thermischer Motorschutz
Lebenszyklusstatus	Abgekündigt und seit dem 5. Februar 2021 nicht mehr im Service

Kommunikations- und E/A-Merkmale von SPS und Frequenzumrichter

Der ATV312HD11N4 verwendet eine physikalische RS485-Multidrop-Schnittstelle mit Modbus-RTU- und CANopen-Kommunikation. CANopen unterstützt Übertragungsraten von 10 kbps bis 1 Mbps, während Modbus 4800, 9600 und 19200 bps unterstützt. Der Frequenzumrichter verfügt über sechs programmierbare digitale 24-V-Eingänge, zwei konfigurierbare Relaisausgänge, drei Analogeingänge und einen Analogausgang.

AI1 akzeptiert 0...10 V, AI2 akzeptiert +/-10 V und AI3 akzeptiert 0...20 mA. Die Abtastdauer der Analogeingänge beträgt 8 ms, die der Digitaleingänge 4 ms. AOV liefert einen Ausgang von 0...10 V und AOC einen Ausgang von 0...20 mA. Leistungs- und Steuerkreise sind galvanisch getrennt.

Das Steuerungsprofil für Asynchronmotoren verwendet eine sensorlose Flussvektorregelung mit PWM. Die Ausgangsfrequenz ist von 0 bis 500 Hz einstellbar, mit einem Schaltfrequenzbereich von 2...16 kHz. Die Nennschaltfrequenz beträgt 4 kHz. Der Frequenzumrichter bietet außerdem programmierbare lineare, S-, U- und benutzerdefinierte Beschleunigungs- und Verzögerungsrampen.

Der ursprüngliche ATV312HD11N4 ist abgekündigt. Die von Schneider Electric bereitgestellten Daten nennen ATV320D11N4C und ATV320D11N4B als Ersatzproduktreferenzen. Bei der Auswahl eines Ersatzgeräts sollten die ursprüngliche Steuerverdrahtung, die Kommunikationskonfiguration, die Gehäuseanordnung und die Betriebsanforderungen des Motors berücksichtigt werden.

Häufig gestellte Fragen

F: Welche Versorgung und Motorleistung unterstützt der ATV312HD11N4?

A: Der Frequenzumrichter akzeptiert eine dreiphasige Nennversorgung von 380...500 V, mit einem Versorgungsspannungsbereich von 323...550 V, und ist für einen 11-kW-Asynchronmotor ausgelegt.

F: Welche Kommunikationsschnittstellen sind vorhanden?

A: Der Frequenzumrichter bietet eine serielle RS485-Multidrop-Schnittstelle über einen RJ45-Anschluss und unterstützt Modbus RTU und CANopen. CANopen unterstützt bis zu 1 Mbps, während Modbus unterstützt

---
