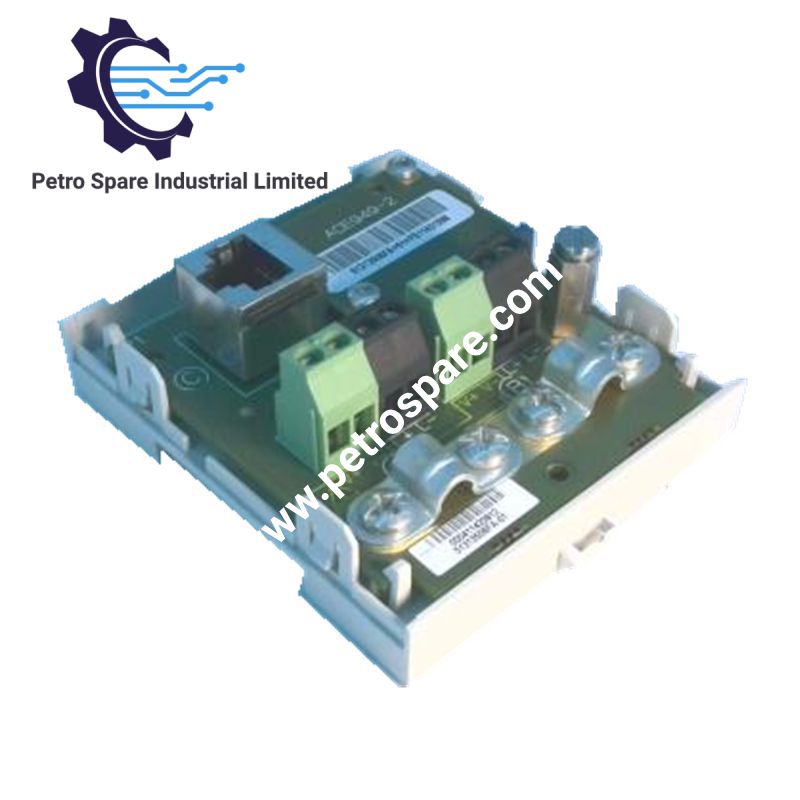

ACE949-2

Für die 2-adrige Modbus-RTU-Kommunikation in Sepam-Schutzrelaissystemen konfiguriert, stellt der Schneider Electric ACE949-2 (ACE949-2-RS485-Schnittstellenmodul) eine physische RS485-Schnittstelle zwischen Geräten der Sepam-Serien 20, 40, 60 und 80 sowie einem lokalen Engineering- oder Leitsystemnetzwerk bereit.

Hardwarespezifikationen

Parameter	Spezifikation
Modell	ACE949-2
Marke	Schneider Electric
Produkttyp	RS485-Schnittstellenmodul
Unterstützte Systeme	Sepam-Serie 20, 40, 48, 60, 80, 80 NPP
Kommunikationsprotokoll	Modbus RTU
Kommunikationsschnittstelle	RS485, 2-adrig
Netzwerkschnittstellen	E-LAN und S-LAN
Nennversorgungsspannung	12 VDC +/- 10 %; 24 VDC +/- 10 %
Maximaler Versorgungsstrom	16 mA beim Empfang; maximal 40 mA beim Senden
Lokale Signalisierung	LED für Verbindungsaktivität
Montage	Festmontage, symmetrische DIN-Schiene
Abmessungen	88 mm H x 72 mm B x 30 mm T
Gewicht	0,1 kg
Betriebstemperatur	-25 bis 70 °C
Maximale Kabellänge	Bis zu 1000 m für 5 Geräte bei 24 VDC
Erdungsklemme	Schraubanschluss; Kabel mit 2,5 bis 50 mm2 oder verzinntes Kupfergeflecht mit 6 bis 100 mm2
Anzugsdrehmoment der Erdungsklemme	2,2 N.m
EMV	IEC 60255, IEC 61000, ANSI-C37.90-Reihe
Störfestigkeit gegenüber Spannungsunterbrechungen	100 % Unterbrechung während 100 ms, IEC 60255-11
Mechanische Normen	IEC 60255-21-1, IEC 60255-21-2, IEC 60255-21-3
Klimatischer Betriebsbereich	-25 bis 70 °C

RS485- und Modbus-Kommunikation von Schneider Electric

Der ACE949-2 stellt eine 2-adrige physische RS485-Schnittstelle für die Modbus-RTU-Kommunikation bereit. Die Schnittstelle kann über die E-LAN- oder S-LAN-Netzwerkschnittstelle kompatibler Sepam-Systeme betrieben werden. Die Stromversorgung erfolgt direkt über das Sepam-Gerät.

Die angegebene Netzwerklänge variiert je nach Geräteanzahl und Versorgungsspannung. Bei 24 VDC geben die Quelldaten Entfernungen von weniger als 1000 m für 5 Geräte, weniger als 750 m für 10 Geräte, weniger als 450 m für 20 Geräte und weniger als 375 m für 25 Geräte an.

Die Schnittstelle verfügt an der Frontseite über eine LED-Anzeige für die Verbindungsaktivität. Der Erdungsanschluss erfolgt über eine spezielle Schraubklemme mit einem angegebenen Anzugsdrehmoment von 2,2 N.m.

Häufig gestellte Fragen

F: Welches Kommunikationsprotokoll unterstützt der ACE949-2?
A: Er stellt eine 2-adrige physische RS485-Schnittstelle für die Modbus-RTU-Kommunikation über die E-LAN- oder S-LAN-Schnittstelle bereit.

F: Welche Versorgungsspannung verwendet das Modul?
A: Der ACE949-2 akzeptiert 12 VDC oder 24 VDC, jeweils mit einer Toleranz von +/- 10 %. Die Stromversorgung erfolgt direkt über das Sepam-Gerät.

F: Wie wird der ACE949-2 montiert?
A: Das Modul ist für die Festmontage auf einer symmetrischen DIN-Schiene ausgelegt.

Richtlinien für die Installation vor Ort

Montieren Sie den ACE949-2 auf der angegebenen symmetrischen DIN-Schiene und halten Sie ausreichend mechanischen Abstand für die Front-LED und die Verdrahtungsklemmen ein. Schließen Sie die RS485-Leiter gemäß dem Kommunikationsverdrahtungsschema von Sepam an und halten Sie einen angemessenen Abstand zu Hochspannungs- und Starkstromleitern ein.

Schließen Sie die spezielle Erdungsklemme mit dem angegebenen Leiter oder der vorgesehenen Anordnung aus verzinntem Kupfergeflecht an. Wenden Sie das angegebene Anzugsdrehmoment von 2,2 N.m an. Achten Sie bei der RS485-Verdrahtung auf die korrekte Polarität und verwenden Sie, sofern von den Umgebungsbedingungen der Installation gefordert, geeignete geschirmte Kommunikationskabel. Vermeiden Sie es, Kommunikationsleiter über längere Strecken parallel zu Leitern für Leistungsschaltungen zu verlegen.

---
