ABE7CPA03

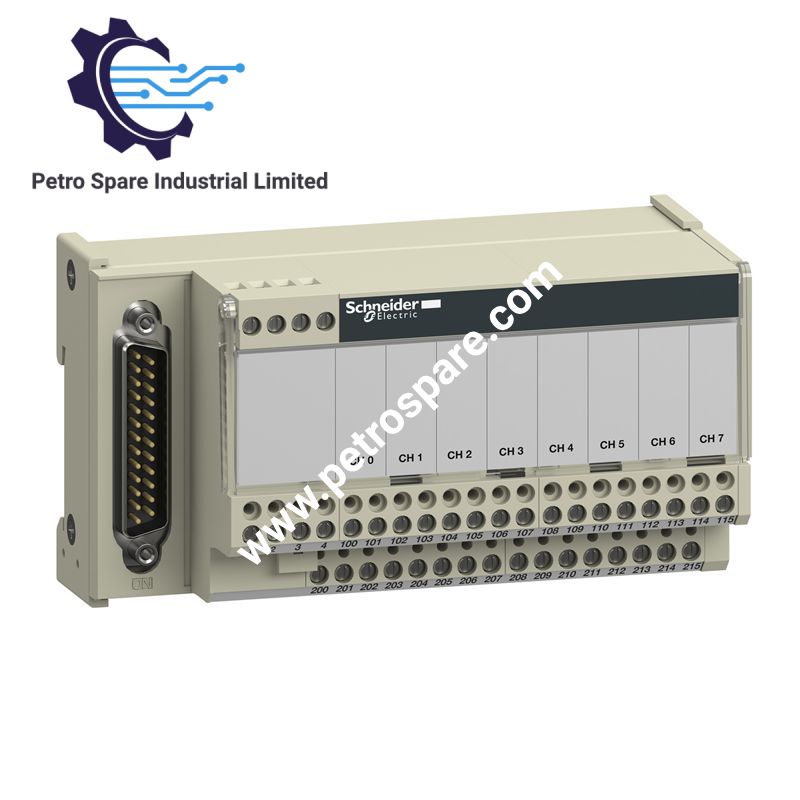

Der für die Verteilung und Weiterleitung analoger Signale in Modicon-SPS-Systemplattformen konfigurierte Schneider Electric ABE7CPA03 (ABE7CPA03-Anschlussunterbau) ermöglicht die direkte physische und elektrische Ausführung. Er verarbeitet 8 galvanisch getrennte analoge Eingangskanäle und akzeptiert Strom-, Spannungs- oder Pt-100-Widerstandsthermometersignale. Bei einer Steuerspannung von 24 VDC verbindet das Modul die Feldverdrahtung über Schraubklemmen direkt mit den SPS-E/A-Karten über eine integrierte 25-polige SUB-D-Schnittstelle.

Hardware-Spezifikationen

Parameter	Spezifikation
Modell	ABE7CPA03
Marke	Schneider Electric
Herkunft	Frankreich
Gewicht	0,33 kg
Abmessungen	135 mm x 80 mm x 70 mm
Betriebstemperatur	0 bis 60 °C
Leistungsaufnahme	Versorgung über 24-VDC-Steuerkreis
Anzahl der Kanäle	8 (galvanisch getrennt)
Unterstützte Signaltypen	Analoger Strom, analoge Spannung, Pt-100-Widerstandsthermometer
Feldklemmentyp	Schraubklemmen (bis zu 1 x 2,5 mm2 massiv / 16 AWG flexibel)
SPS-Schnittstelle	25-poliger SUB-D-Steckverbinder
Montageart	35-mm-symmetrische DIN-Schiene (Clips) oder Wandmontage (Schrauben)
IP-Schutzart	IP20 gemäß IEC 60529
Bemessungsisolationsspannung	2000 V zwischen Klemmen und Montageschienen
Stoßfestigkeit	15 gn für 11 ms (IEC 60068-2-27)
Vibrationsfestigkeit	2 gn (f = 10 bis 150 Hz) (IEC 60068-2-6)
Normen / Zertifizierungen	UL 508, CSA C22.2, IEC 61131, DNV, GL

Kommunikation über den Rückwandbus und Skalierung der E/A-Dichte

Der ABE7CPA03 optimiert die Verdrahtung im Schaltschrank, indem die Rückmeldungen der Feldsensoren in vorkonfektionierten, hochdichten 25-poligen SUB-D-Stammkabeln zusammengeführt werden. Diese direkte Kabelschnittstelle gewährleistet die Signalintegrität innerhalb der Feldanschlussebene, bevor die Signale direkt zu Modicon-X80-Karten (z. B. BMXAM0800) oder Modicon-Premium-SPS-Karten weitergeleitet werden. Die galvanische Trennung zwischen den Kanälen verhindert die Bildung von Erdschleifenströmen in Schleifen mit mehreren Messgeräten. Die Flash-Firmware-Kompatibilität und das deterministische Netzwerk-Timing werden direkt vom Host-Controller gewährleistet, da der passive Unterbau eine minimale Signalkonvertierungslatenz innerhalb der analogen Übertragungsschleife verursacht.

Häufig gestellte Fragen

F: Bietet der ABE7CPA03 eine galvanische Trennung zwischen den einzelnen analogen Kanälen?

A: Ja, die verteilten analogen Eingangskanäle des Unterbaus sind voneinander getrennt, um kanalübergreifendes Rauschen und Erdschleifen zu verhindern.

F: Welches Anzugsdrehmoment ist für die Schrauben der Feldverdrahtungsklemmen anzuwenden?

A: Die Klemmenschrauben müssen mit einem Nennanzugsdrehmoment von 0,6 N.m und einem flachen 3,5-mm-Schraubendreher angezogen werden, um eine gasdichte Verbindung sicherzustellen.

F: Wird das Austauschen der Feldsignalverdrahtung im laufenden Betrieb unterstützt?

A: Während Schraubklemmen das Trennen einzelner Leiter ermöglichen, muss vor dem Trennen oder Austauschen des primären 25-poligen SUB-D-Steckers unter Spannung die Spannung der Feldschleifen geprüft werden, um unbeabsichtigte kurzzeitige Auslösungen an den analogen Eingangskanälen der Host-SPS zu verhindern.

Richtlinien für die Feldinstallation

1. Montage: Befestigen Sie den Unterbau mithilfe der integrierten Halteclips auf einer standardmäßigen 35-mm-DIN-Schiene oder schrauben Sie ihn mit dem Befestigungssatz direkt auf eine geerdete, stabile Montageplatte.
2. Erdung und Schirmung: Stellen Sie sicher, dass die DIN-Schiene oder Montageplatte mit der Haupterdungsschiene (PE) des Schaltschranks verbunden ist. Gewährleisten Sie die durchgängige Schirmung der geschirmten verdrillten Instrumentenleitung und erden Sie die Schirme ausschließlich am vorgesehenen Kabeleinführungsrahmen des Schaltschranks.
3. Kabeltrennung: Führen Sie Niederspannungs-Analogkabel (4–20 mA, Pt 100) in getrennten Kabelkanälen mit einem Abstand von mindestens 200 mm zu AC-Leitungen und hochfrequenten Motorantrieben von Frequenzumrichtern.
4. Klemmenverdrahtung: Isolieren Sie die Leiter gemäß den Herstellervorgaben ab. Stellen Sie sicher, dass flexible Leiter mit Aderendhülsen pro Klemmenpunkt einen Querschnitt von 1,5 mm2 (16 AWG) nicht überschreiten. Stecken Sie den 25-poligen SUB-D-Stecker vollständig ein und ziehen Sie die Verriegelungsschrauben fest, um ihn gegen Vibrationen zu sichern.

---
