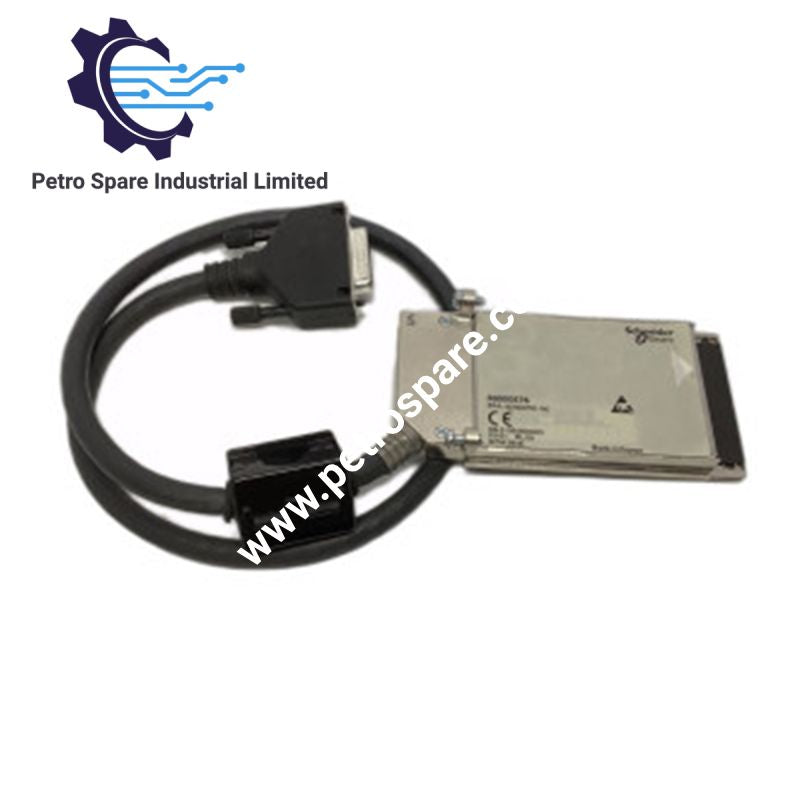

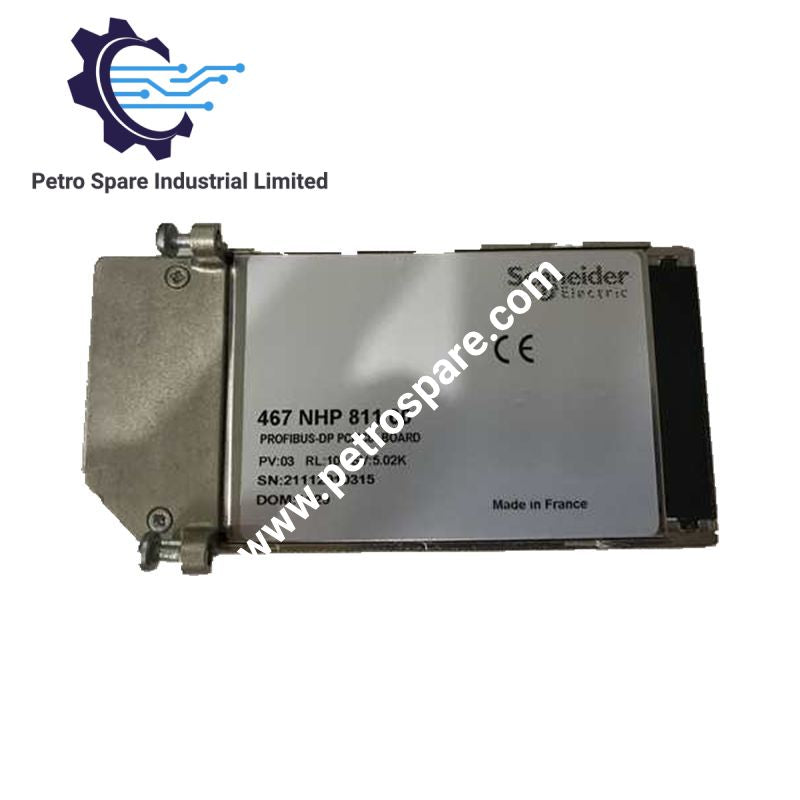

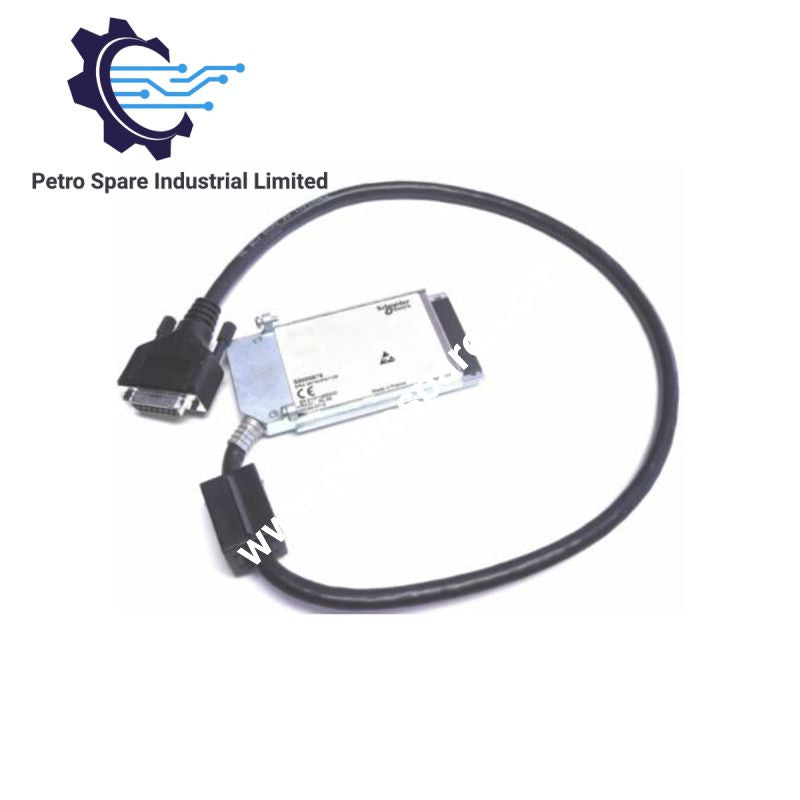

467NHP81100

Für die Anbindung an Profibus-DP-Netzwerke in Modicon-Quantum-Kommunikationsmodulen konfiguriert, ermöglicht die Schneider Electric 467NHP81100 (467NHP81100-PCMCIA-Karte) die direkte physische/elektrische Ausführung. Sie dient als herausnehmbare Hardwareerweiterung zur nahtlosen Installation in Host-Kommunikationskarten wie der 140CRP81100, um einen schnellen Feldbuszugriff zu ermöglichen.

Hardwarespezifikationen

Parameter	Spezifikation
Modell	467NHP81100
Marke	Schneider Electric
Herkunft	Frankreich
Gewicht	291,0 g
Abmessungen	17,000 cm x 15,500 cm x 3,500 cm
Betriebstemperatur	0 bis +60 °C
Leistungsaufnahme	Versorgung über die Rückwandplatine des Host-Steckplatzes
Produktkompatibilität	Modicon Quantum 140CRP81100-Modul
Protokoll des Kommunikationsanschlusses	Profibus DP
Zubehör-/Teiletyp	PCMCIA-Karte
Netzwerkgeschwindigkeit	Bis zu 12 Mbit/s (Profibus-DP-Standard)

Architektur der Kommunikation für Industriesteuerungen und Antriebe

Die 467NHP81100 nutzt spezielle Schnittstellenschaltungen zur Verarbeitung deterministischer Profibus-DP-Netzwerke, ohne die CPU des Hauptmoduls zu belasten. Datenrahmen werden über dedizierte Kommunikationskanäle des Rückwandbus direkt über die Schnittstelle des Host-Moduls übertragen, wodurch Übertragungslatenzen minimiert werden. Schaltungen zum Schutz vor elektrostatischer Entladung an der Kartenschnittstelle isolieren die Kernlogik des Moduls von elektrischen Transienten, wie sie in industriellen Feldbusverkabelungen typisch sind. Eine korrekte Einsetzung gewährleistet eine sichere Verbindung mit dem internen Anschluss, damit die Kompatibilität mit dem Firmware-Flash und eine fehlerfreie Ausführung von Netzwerkpaketen erhalten bleiben.

Häufig gestellte Fragen

F: Kann die 467NHP81100-PCMCIA-Karte im laufenden Betrieb ausgetauscht werden, während das Host-Modul eingeschaltet ist?

A: Nein, das Einsetzen oder Entfernen der Karte während des laufenden Betriebs kann Fehlerzustände der Hardware im 140CRP81100-Kommunikationsmodul verursachen oder die Netzwerkübertragung unterbrechen. Schalten Sie das Host-Rack vor der Installation oder dem Ausbau aus.

F: Wird diese PCMCIA-Karte von allen Modicon-Quantum-Kommunikationsmodulen unterstützt?

A: Nein, die 467NHP81100 wurde speziell für die Verwendung mit dem Profibus-DP-Host-Kommunikationsmodul Schneider Electric 140CRP81100 entwickelt und zertifiziert.

Richtlinien für die Installation vor Ort

1. Stellen Sie sicher, dass die Stromversorgung des Modicon-Quantum-Host-Racks vollständig ausgeschaltet ist, bevor Sie mit der Installation beginnen.
2. Erden Sie sich mit einem ESD-Handgelenkband, das an eine unlackierte Metallfläche des Gehäuse-Racks angeschlossen ist.
3. Lokalisieren Sie den PCMCIA-Steckplatz an der Vorder- oder Seitenfläche des 140CRP81100-Host-Moduls.
4. Richten Sie die 467NHP81100-Karte sorgfältig an den Führungsschienen des internen Anschlusses aus. Drücken Sie sie hinein, bis die Karte vollständig sitzt und der mechanische Auswerferstift einrastet.
5. Überprüfen Sie die durchgängige Schirmerdung des angeschlossenen Profibus-DP-Feldbuskabels, um EMI-Störungen auf Leitungen mit hoher Baudrate zu verhindern.
6. Schalten Sie die Stromversorgung des Quantum-Racks wieder ein und überprüfen Sie die Diagnose-LEDs des Host-Moduls, um die Initialisierung der Modulkommunikation zu bestätigen.

---
