110XCA20300

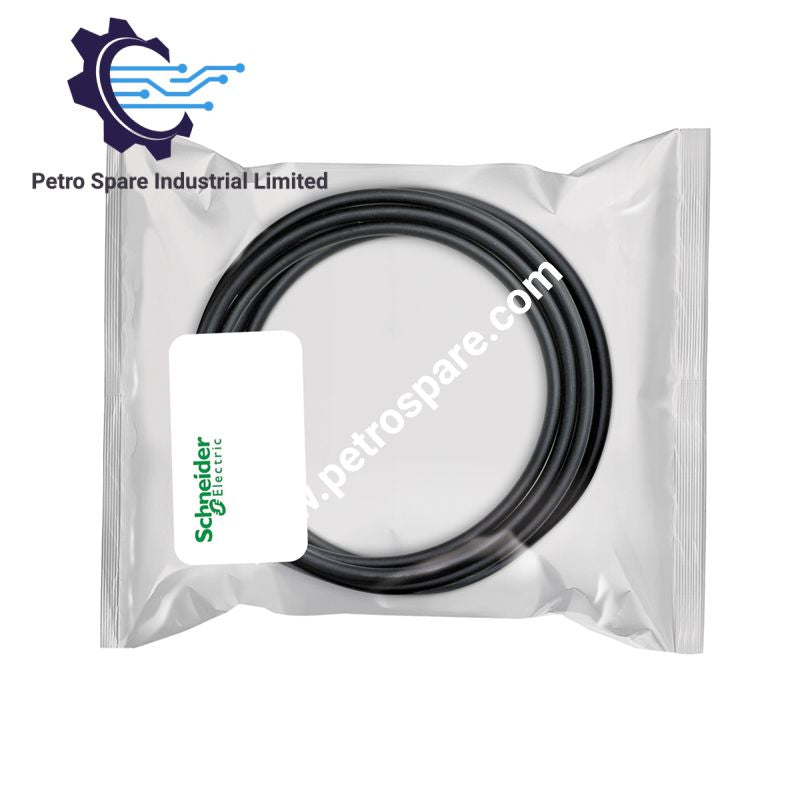

Ausgelegt für die serielle Modbus-Plus-Konnektivität in den Plattformen Modicon Momentum und Modicon Quantum bietet der Schneider Electric 110XCA20300 (110XCA20300 Modbus-Plus-D-Shell-Adapter) eine RJ45-auf-SUB-D-9-Schnittstelle für einen AT-Seriellport.

Hardwarespezifikationen

Parameter	Spezifikation
Modell	110XCA20300
Marke	Schneider Electric
Produkttyp	Modbus-Plus-D-Shell-Adapter
Zubehörtyp	Anschlusszubehör / Adapter
Anwendung	AT-Seriellport
Kommunikationsschnittstelle	Modbus Plus
Elektrischer Anschluss	1 x RJ45, 1 x SUB-D 9
Kompatible Plattformen	Modicon Momentum, Modicon Quantum
Länge	50,8 mm
Ursprungsland	US
Gewicht	37,0 g Verpackungsgewicht
Abmessungen der Verpackung	24,0 x 15,5 x 6,4 cm

Merkmale der seriellen Modicon-Schnittstelle

Der 110XCA20300 ermöglicht die physische Anschlussanpassung zwischen einem AT-Seriellport und der angegebenen Modbus-Plus-Anschlussschnittstelle.

Der Adapter verwendet einen RJ45-Stecker und einen SUB-D-9-Stecker für den elektrischen Anschluss.

Er ist gemäß den bereitgestellten Produktdaten mit den Automatisierungsplattformen Modicon Momentum und Modicon Quantum kompatibel.

Die angegebene Adapterlänge beträgt 50,8 mm, während sich der bereitgestellte Wert von 37,0 g auf das Verpackungsgewicht bezieht.

Für dieses Anschlusszubehör ist keine unabhängige Angabe zur Leistungsaufnahme spezifiziert.

Häufig gestellte Fragen

F: Welche Anschlüsse bietet der 110XCA20300?

A: Der Adapter bietet einen RJ45-Stecker und einen SUB-D-9-Stecker für die angegebene serielle Schnittstellenverbindung.

F: Mit welchen Automatisierungsplattformen ist dieser Adapter kompatibel?

A: Die angegebene Kompatibilität umfasst die Automatisierungsplattformen Modicon Momentum und Modicon Quantum.

F: Werden in den bereitgestellten Daten Betriebstemperatur oder elektrische Leistungsaufnahme angegeben?

A: In den bereitgestellten Produktinformationen ist weder ein Wert für die Betriebstemperatur noch für die Leistungsaufnahme angegeben.

Richtlinien für die Installation vor Ort

Installieren Sie den Adapter, wobei die Stecker vollständig eingesteckt und mechanisch gesichert sein müssen, bevor Kommunikationssignale angelegt werden.

Verlegen Sie die Modbus-Plus-Kommunikationsleitungen getrennt von Hochspannungsstromleitern und Schaltkreisen mit hohen Strömen.

Halten Sie den geltenden Kabelbiegeradius ein und vermeiden Sie eine übermäßige mechanische Belastung der RJ45- und SUB-D-9-Stecker.

Verwenden Sie für die Installation auf der zugehörigen Modicon-Plattform das angegebene Kommunikationskabel und die angegebene Steckeranordnung.

Bei Verwendung eines geschirmten Kommunikationskabels schließen Sie den Schirm gemäß dem Erdungskonzept des Systems und der geltenden Installationsdokumentation von Schneider Electric an.

Legen Sie keine externe Stromversorgung an den Adapter an, sofern dies nicht ausdrücklich in der Dokumentation der zugehörigen Systemhardware gefordert wird.

Überprüfen Sie vor der Inbetriebnahme der Kommunikationsverbindung die Steckerbelegung und die Konfiguration des Seriellports.

---
