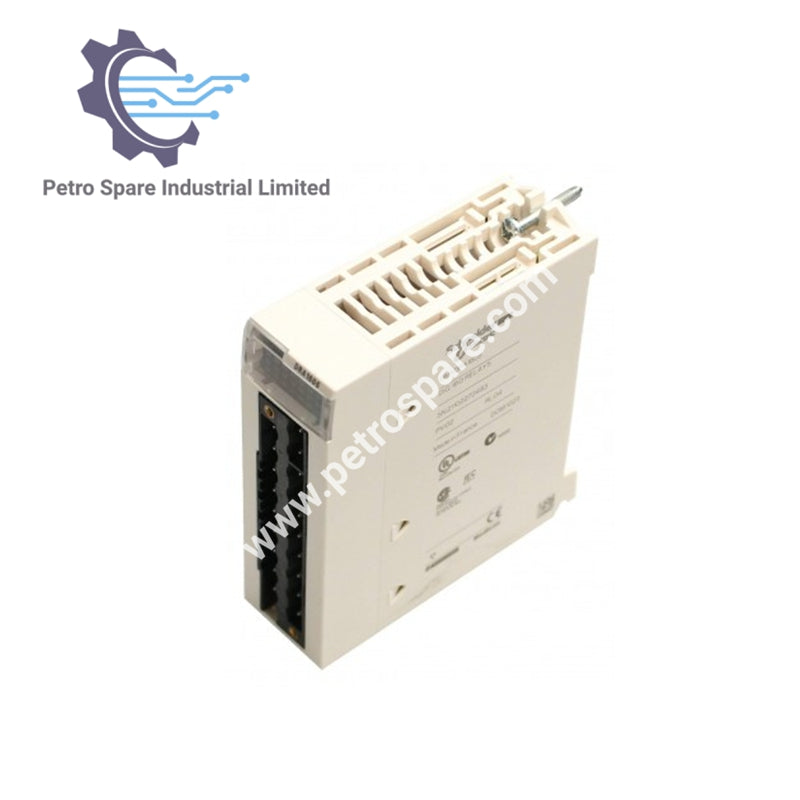

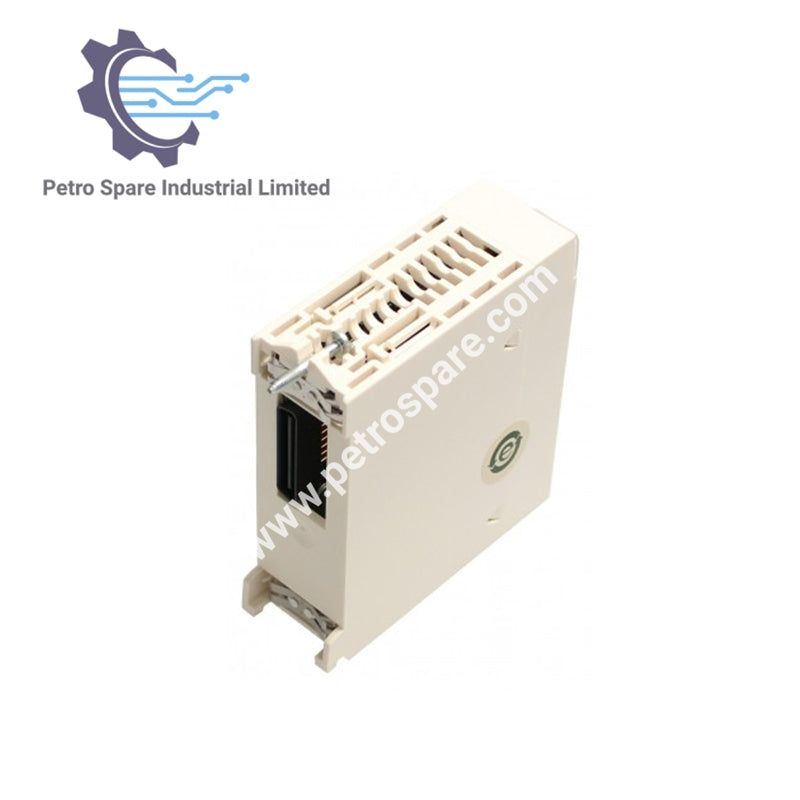

BMXDDO1605

Produktübersicht

Das  Modicon X80 Diskretausgangsmodul bietet 16 Relaisausgänge für vielseitige Steuerungsanwendungen.

Technische Daten

• Ausgang: 16 diskrete Relaisausgänge

• Ausgangsspannung: 24 V DC (19–30 V DC), 240 V AC (200–264 V AC)

• Konventioneller Freiluft-Thermischer Strom [Ith]: 2 A

• Isolationswiderstand: > 10 MΩ bei 500 V DC

• Leistungsaufnahme: ≤ 3 W

• Ansprechzeit: ≤ 10 ms Aktivierung, ≤ 12 ms Deaktivierung

• Typischer Stromverbrauch: 100 mA bei 3,3 V DC

• MTBF-Zuverlässigkeit: 2.463.296 Stunden

• Schutz: Externer Überlast-, Kurzschluss- und Überspannungsschutz (induktiv AC/DC)

• Ausgangsschutz: Verwenden Sie pro Kanal oder Gruppe eine flink auslösende Sicherung; Freilaufdiode für DC; RC-Schaltung oder ZnO-Überspannungsbegrenzer für AC

• Minimaler Schaltstrom: 1 mA bei 5 V DC

• Elektrische Lebensdauer: Bis zu 300.000 Zyklen je nach Lasttyp (AC-14, AC-15, DC-13)

• LED-Anzeigen: 1 grün RUN, 1 grün pro Kanal, 1 rot ERR, 1 rot I/O

• Gewicht: 0,33 lb (0,15 kg)

Umwelt

• Schutzart: IP20

• Zertifizierungen: CE, CSA, UL, RCM, Merchant Navy, EAC

• Normen: EN/IEC 61131-2, EN/IEC 61010-2-201, UL 61010-2-201, CSA C22.2 Nr. 61010-2-201

• Durchschlagsfestigkeit: 2000 V AC, 1 min bei 50/60 Hz

• Vibrationsfestigkeit: 3 gn

• Stoßfestigkeit: 30 gn

• Umgebungstemperatur: Lagerung -40–185 °F (-40–85 °C), Betrieb 32–140 °F (0–60 °C)

• Relative Luftfeuchtigkeit: 5–95% ohne Kondensation bei 55 °C

• Schutzbehandlung: TC

• Betriebshöhe: 0–6561,68 ft (0–2000 m), 2000–5000 m mit Abminderungsfaktor

Nachhaltigkeit

• Green Premium Produkt: Ja

• SVHC-Konformität: Referenz ohne SVHC über dem Schwellenwert

• Konformitätserklärung: Konform seit 07/22

Garantie

• Garantiezeitraum: 18 Monate

---
