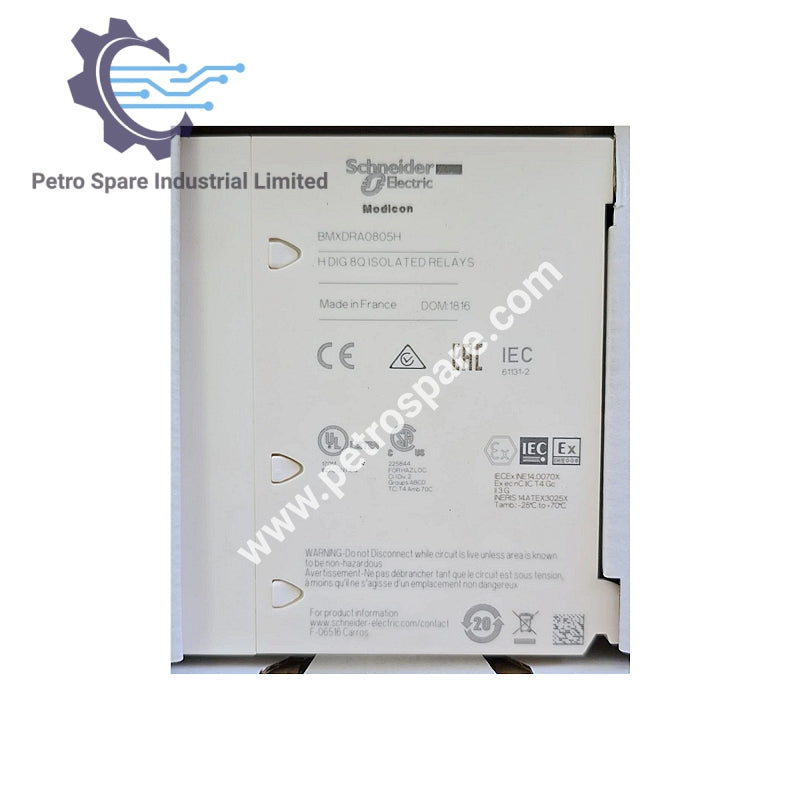

BMXDRA0805H

Übersicht

• Modell: BMXDRA0805H

• Typ: Diskretes Ausgangsmodul

• Reihe: Modicon X80 Automatisierungsplattform

• Anwendung: Für raue Umgebungen, 8 Schließer-Relaisausgänge

Ausgangsspezifikationen

• Anzahl der Ausgänge: 8 (EN/IEC 61131‑2 konform)

• Ausgangstyp: Relais (Schließer-Kontakte)

• Ausgangsspannung:

  • AC: 24–240 V (Betrieb), 19–264 V Bereich

  • DC: 12–24 V (Betrieb), 10–34 V Bereich

• Ansprechzeit: < 10 ms Einschalten, < 8 ms Ausschalten

• Minimaler Schaltstrom: 10 mA bei 5 V DC

Elektrische Eigenschaften

• Thermischer Strom (Ith): 3 A in freier Luft

• Isolationswiderstand: > 10 MΩ bei 500 V DC

• Leistungsaufnahme: 2,7 W

• Stromaufnahme: 79 mA bei 3,3 V DC

• MTBF-Zuverlässigkeit: 2.119.902 h

Schutz

• Überlastschutz: Schnell schmelzende Sicherung pro Kanal/Gruppe

• Überspannungsschutz:

  • DC: Entladungsdiode

  • AC: RC-Schaltung oder ZNO-Überspannungsbegrenzer

• Kurzschlussschutz: Schnell schmelzende Sicherung pro Kanal/Gruppe

Umweltspezifikationen

• IP-Schutz: IP20

• Anwendung: Robuste Ausführung für raue Umgebungen

Abmessungen & Gewicht

• Abmessungen: 12,0 cm × 10,0 cm × 3,0 cm

• Gewicht: 0,145 kg

---
