1606-XLP100E

Übersicht

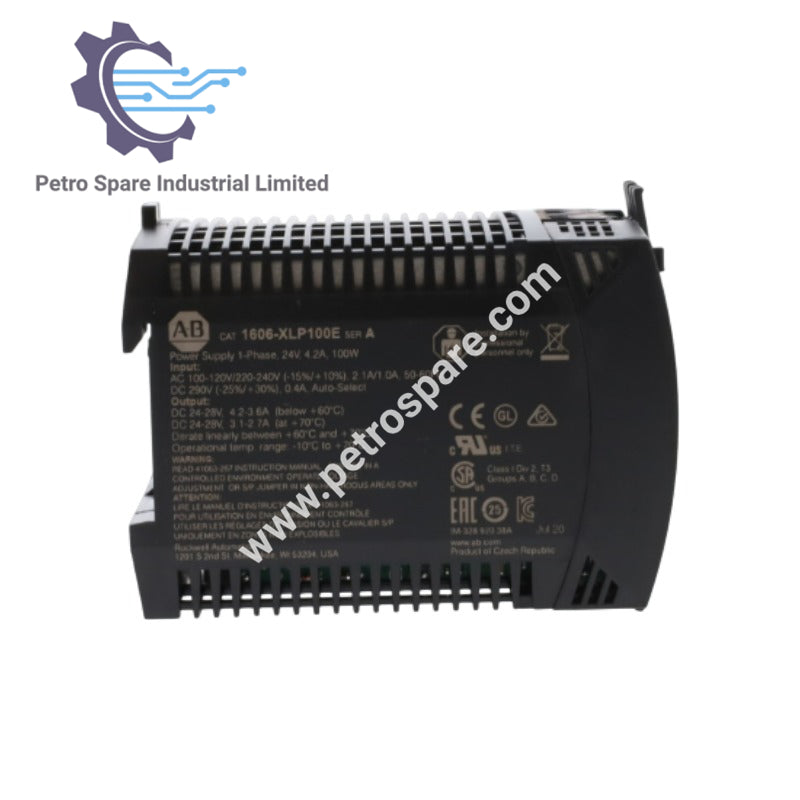

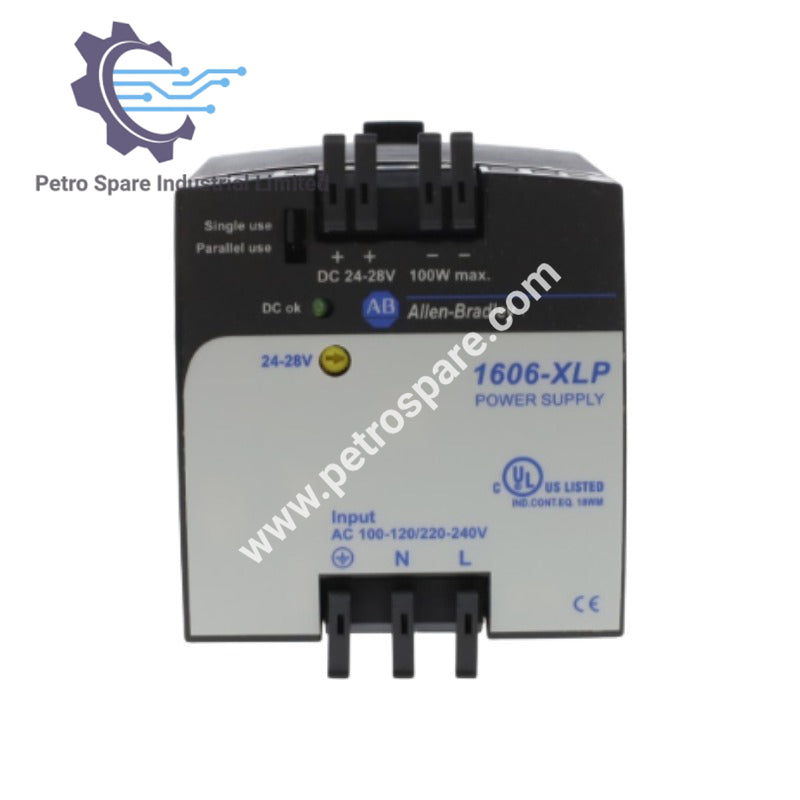

1606-XLP100E Allen-Bradley Basic Power Supply ist ein kompaktes, auf DIN-Schiene montierbares Gerät, das eine geregelte 24 VDC-Ausgangsspannung mit bis zu 4 A liefert. Es ist für kleine bis mittlere Automatisierungslasten mit hoher Effizienz und langer Lebensdauer ausgelegt.

Eingangsparameter

• AC-Eingangsspannung: 100–120 V / 220–240 V AC (automatische Auswahl), 47–63 Hz

• Erweiterter Bereich: 85–132 V AC / 184–264 V AC, 220–375 V DC

• Eingangsstrom: < 2,1 A bei 100 V AC / < 1 A bei 220 V AC (100 W Ausgang)

• Sicherungsschutz: Interne Sicherung (nicht zugänglich), kein externer Schutz erforderlich

• Überspannungsfestigkeit: VDE 0160 / W2 (750 V / 1,3 ms)

Ausgangsmerkmale

• Ausgangsspannung: 24 V DC (einstellbar bis 24,5 V)

• Nenn-Ausgangsstrom: 4 A

• Nenn-Ausgangsleistung: 100 W

• Ripple-Spannung: ≤ 100 mVpp (20 Hz–20 MHz Bandbreite)

• Überbrückungszeit:

  • 40 ms bei 230 V AC, 24,5 V / 4,2 A

  • 20 ms bei 196 V AC, 24,5 V / 4,2 A

  • 20 ms bei 100 V AC, 24,5 V / 4,2 A

Leistungsmerkmale

• Wirkungsgrad (typisch): ~90 % bei 230 V AC, 24,5 V / 4,2 A

• Verluste (typisch): ~11,4 W bei 230 V AC, 24,5 V / 4,2 A

• MTBF: ~500.000 h (SN 29500, Tamb = +40 °C)

Konstruktion / Mechanik

• Gehäuse: Robuster Kunststoff, IP20, patentiertes Lüftungsgitter-Design

• Abmessungen (B × H × T): 73 × 75 × 103 mm (+ DIN-Schiene), Tiefe inkl. Anschlüsse 98 mm

• Gewicht: 360 g

• Montage: Aufsteckbare DIN-Schiene (TS35/7,5 oder TS35/15), werkzeuglose Demontage

• Kühlung: Natürliche Konvektion, empfohlen 25 mm Abstand an den Lüftungsseiten

• Anschlüsse: Federklemmen, vibrationsfest, wartungsfrei

• Abisolierlänge: 6 mm empfohlen

---
