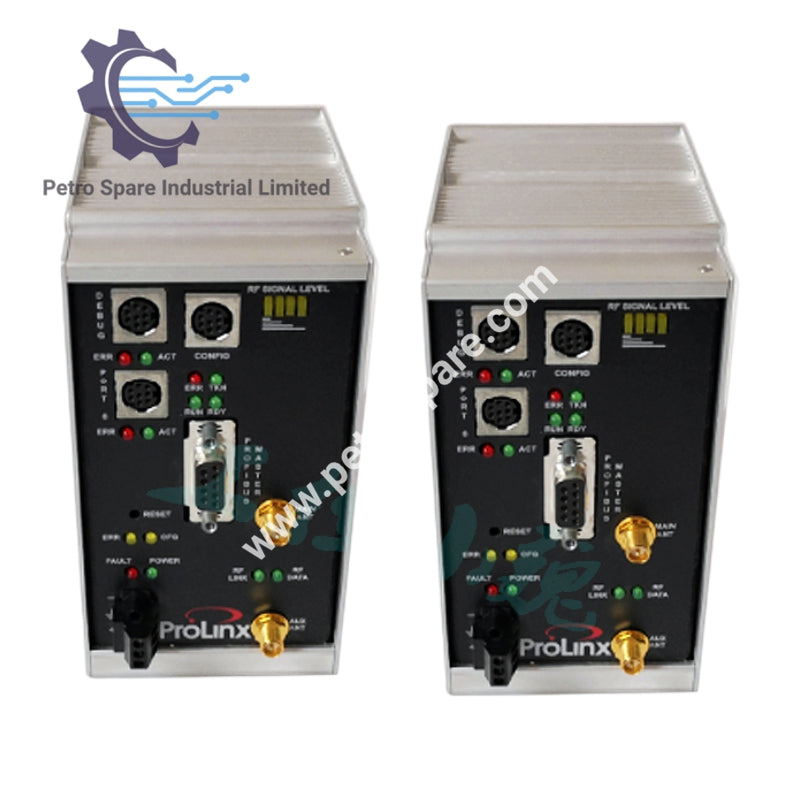

5604-RIO-PDPMV1

Produktübersicht

Das ProSoft 5604-RIO-PDPMV1 ist ein leistungsstarkes, einplatziges Embedded-Kommunikationsmodul, das entwickelt wurde, um ältere Allen-Bradley Remote I/O (RIO)-Systeme mit PROFIBUS DP Master V1 Netzwerken zu verbinden.

Technische Spezifikationen

• Protokollunterstützung: PROFIBUS DP-V0 und DP-V1 (Master-Funktionalität Klasse 1 und Klasse 2).
• Datenübertragung: Unterstützt zyklischen Datenaustausch (DP-V0) und azyklischen Datenaustausch (DP-V1 für Diagnose/Konfiguration).
• Baudraten: Automatische Baudratenerkennung oder manuelle Konfiguration von 9,6 kbps bis zu 12 Mbps.
• Unterstützte Slaves: Bis zu 124 Slave-Geräte können angeschlossen werden.
• Maximale Konfigurationsdatenlänge: 244 Bytes Eingangs- und 244 Bytes Ausgangsdaten pro Slave.
• Physikalischer Anschluss: 9-poliger weiblicher D-Sub (DB9) Stecker mit Standard-PROFIBUS-Belegung.
• Netzwerkkompatibilität: Vollständig kompatibel mit Allen-Bradley Remote I/O Netzwerken.
• Unterstützte Baudraten: 57,6 kbps, 115,2 kbps und 230,4 kbps.
• Rack-Emulation: Unterstützt vollständige, halbe und viertel Rack-Konfigurationen.
• I/O-Adressierung: Standard-Blocktransfer-Lese- (BTR) und Blocktransfer-Schreibmechanismen (BTW) zur Schnittstelle mit der Speicherkarte des Host-PLCs.
• Formfaktor: Einplatzmodul (typischerweise integriert in Standard ProSoft Generic Plattformen oder spezifische Chassis, abhängig von der genauen Subserienmontage).
• Betriebstemperatur: 0°C bis 60°C.
• Lagerungstemperatur: -40°C bis 85°C.
• Relative Luftfeuchtigkeit: 5 % bis 95 % RH (nicht kondensierend).
• LED-Anzeigen: Status-LEDs für Modulstatus, RIO-Netzwerkstatus und PROFIBUS-Netzwerkstatus/-aktivität.
• Konfigurationsanschluss: RS-232-Seriellanschluss (RJ45-Stecker) oder Ethernet (je nach Hardware-Revision) für Konfiguration und Diagnose.
• Software-Tool: Konfiguration über ProSoft Configuration Builder (PCB) oder dedizierte PROFIBUS-Konfigurationssoftware (wie ProSoft ProTalk/ProSoft fdt/DTM Tools) zur Einrichtung der PROFIBUS GSD-Dateien.
