PLX32-EIP-SIE

Produktübersicht

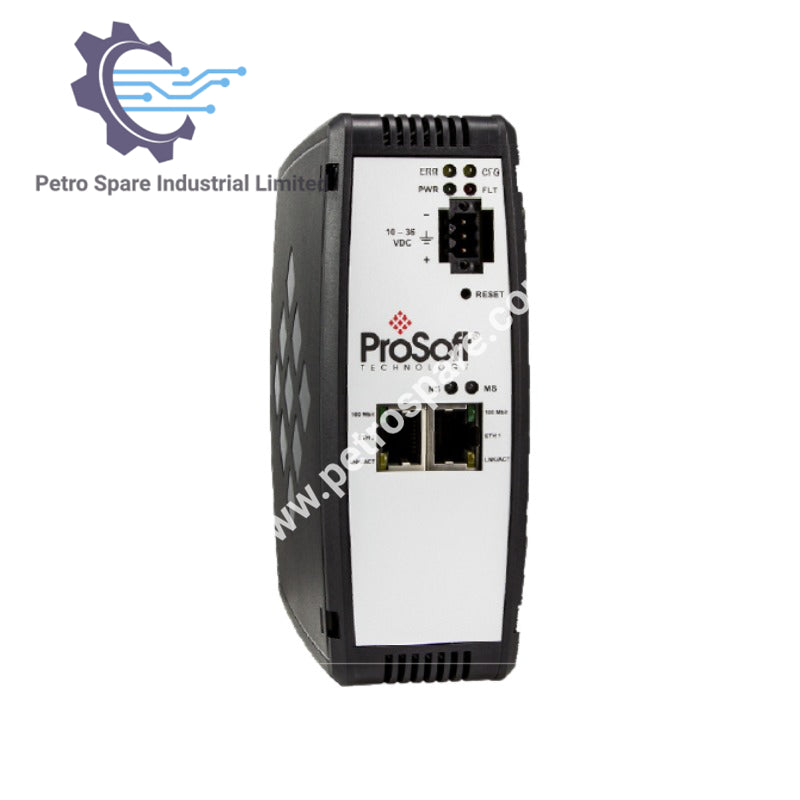

Das PLX32-EIP-SIE ist ein ProSoft Industrial-Ethernet-Kommunikationsgateway für den Datenaustausch zwischen EtherNet/IP- und Siemens-Industrial-Ethernet-Netzwerken.

CIP-Verbindungen

• Serververbindungen der Klasse 3: 5
• Clientverbindungen der Klasse 3: Verbunden: 2, Nicht verbunden: 1
• E/A-Verbindungen der Klasse 1: 2
• Größen der E/A-Verbindungen: 248/248
• Maximale RPI-Zeit: 5 ms pro Verbindung

Unterstützte SPS-Typen

• PLC2, PLC5, SLC, CLX, CMPLX, MICROLX

Unterstützte Nachrichtentypen

• PCCC und CIP

Unterstützte CIP-Dienste

• 0x4C – CIP-Datentabellen lesen
• 0x4D – CIP-Datentabellen schreiben

Unterstützung von Befehlslisten

• 100 Befehle pro Client, konfigurierbar nach Befehlstyp, IP-Adresse, Registeradressierung von/bis sowie Wort-/Bitanzahl

Befehlssätze

• Grundbefehlssatz für PLC-2/PLC-3/PLC5
• Binärer Befehlssatz für PLC5
• ASCII-Befehlssatz für PLC5
• Befehlssatz für SLC500

Spezifikationen für Siemens Industrial Ethernet

• Unterstützter SPS-Datenaustausch: Siemens S7-200, S7-300, S7-400, S7-1200, S7-1500
• Unterstützte Registertypen: DB, Eingänge, Ausgänge, Merker, Zähler, Timer
• Unterstützte Clients: 20

Stromversorgung

• Nennspannung: 24 V DC
• Zulässiger Bereich: 10 bis 36 V DC
• Anschlüsse: Plus, Minus, GND
• Stromaufnahme: 24 V DC nominal bei 300 mA; 10–36 V DC bei max. 610 mA

Temperatur & Luftfeuchtigkeit

• Betriebstemperatur: –25 °C bis +70 °C
• Lagertemperatur: –40 °C bis +80 °C
• Relative Luftfeuchtigkeit: 5 % bis 95 % relative Luftfeuchtigkeit (nicht kondensierend)

Abmessungen

• H × B × T: 5,38 × 1,99 × 4,38 Zoll (13,67 × 5,05 × 11,13 cm)

Enthaltenes Zubehör

• 2,5-mm-Schraubendreher
• J180-Stromversorgungsstecker

---
