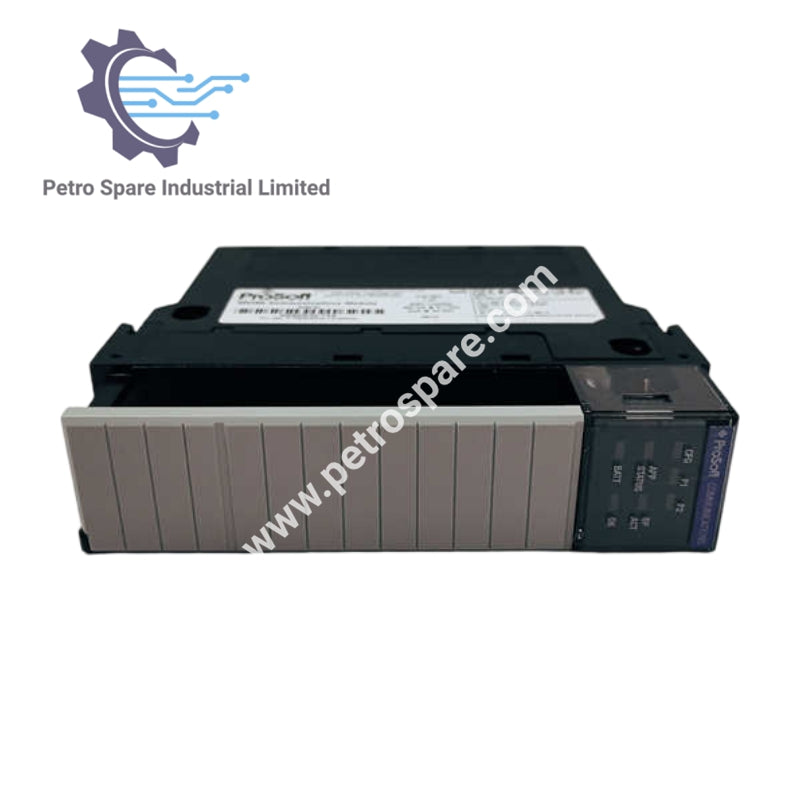

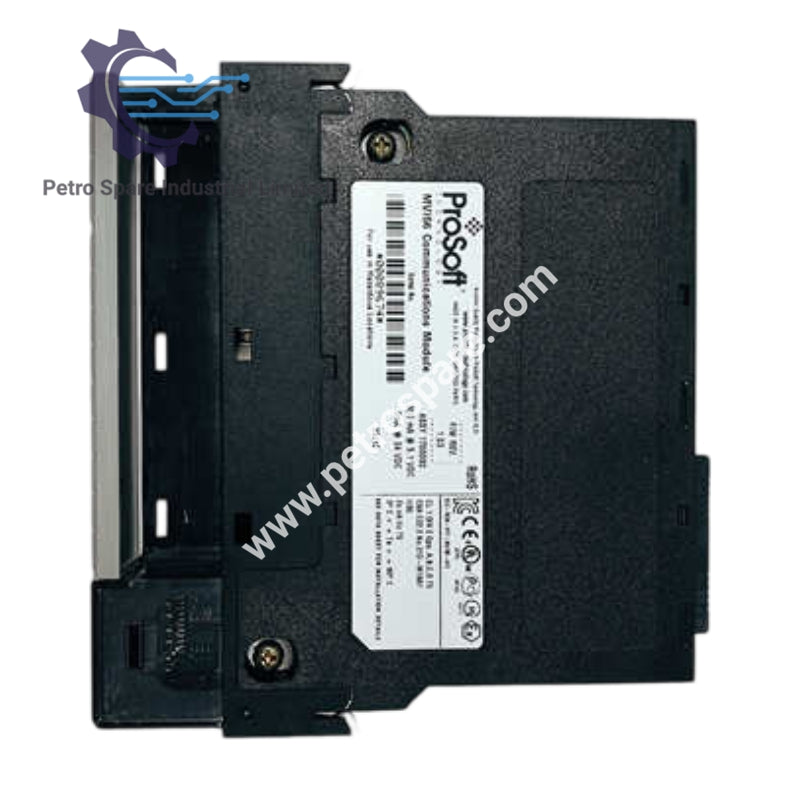

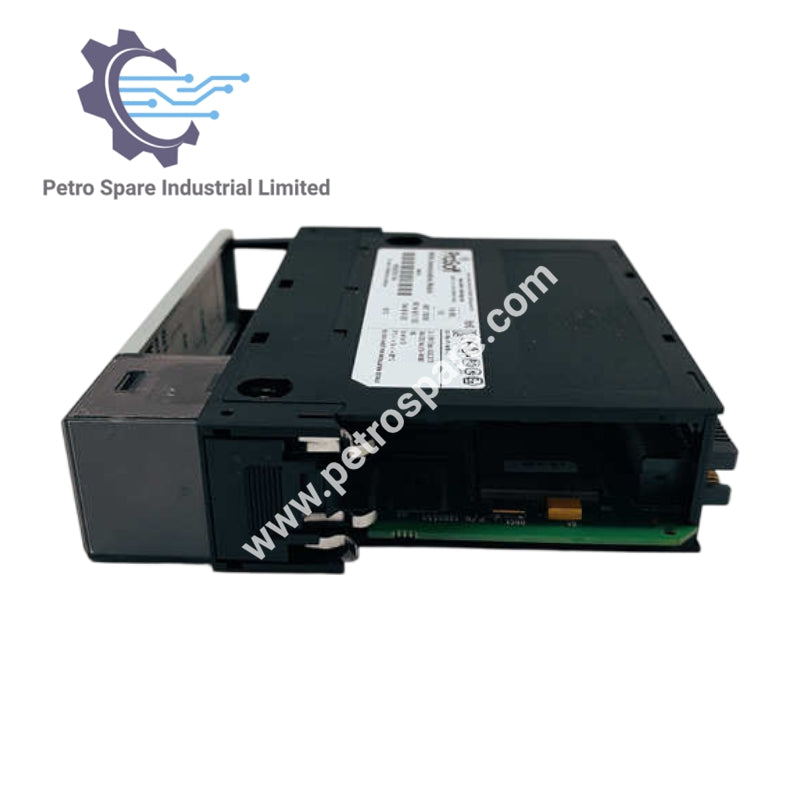

MVI56-LTQ

Produktübersicht

MVI56-LTQ ist ein Kommunikationsmodul der ControlLogix-Plattform, das als Limitorque-Ventilantrieb-Master-Schnittstelle entwickelt wurde, um serielle Antriebskommunikation innerhalb einer Steuerungssystemarchitektur zu integrieren und zu verwalten.

Technische Spezifikationen

• Backplane-Stromaufnahme 800 mA bei 5 VDC; 3 mA bei 24 VDC
• Betriebstemperatur 0 bis 60°C (32 bis 140°F)
• Lagerungstemperatur -40 bis 85°C (-40 bis 185°F)
• Stoßfestigkeit 30g im Betrieb; 50g außer Betrieb
• Vibration 5 g von 10 bis 150 Hz
• Relative Luftfeuchtigkeit 5 bis 95 % (nicht kondensierend)
• LED-Anzeigen Modulstatus, Backplane-Übertragungsstatus, Anwendungsstatus, serielle Aktivität
• CFG-Anschluss (RS-232) RJ45-Schnittstelle mit DB-9M-Kabel, nur RS-232
• Anwendungsanschlüsse (PRT1 & PRT2) Vollständige Hardware-Handshaking-Unterstützung für Funk-, Modem- und Multi-Drop-Konfigurationen
• Kommunikationsparameter Baudrate 110 bis 115.200 bps je nach Protokoll; RS-232/RS-485/RS-422; Parität keine/ungerade/gerade; Datenbits 5–8; Stoppbits 1–2; RTS-Verzögerung 0–65535 ms
• Anschlussports (P1 & P2) RJ45 mit DB-9M-Kabel, konfigurierbares RS-232-Handshaking, 500 V optische Trennung vom Backplane, mit Schnittstellenkabeln geliefert
