TSXPSY3610M

Produktübersicht

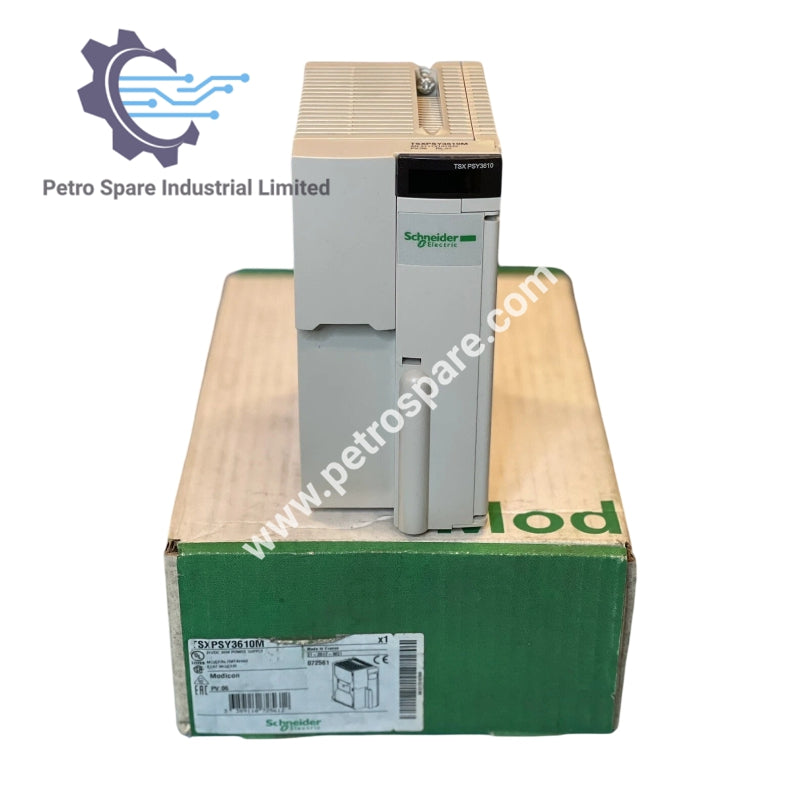

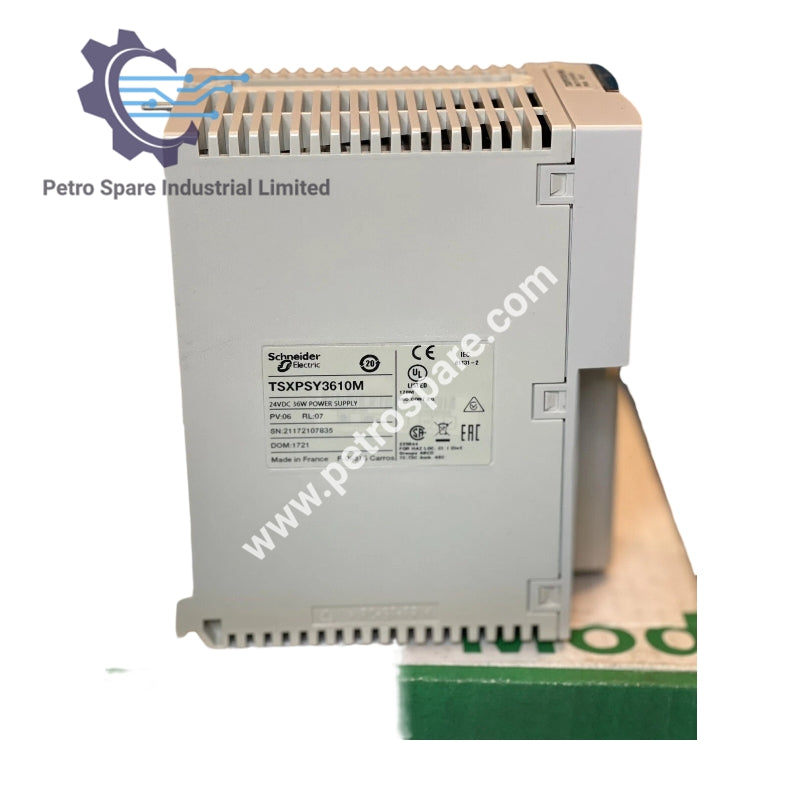

TSXPSY3610M ist ein 24 V DC Netzteilmodul für die Modicon Premium Automatisierungsplattform.

Technische Daten

• Primärspannung: 24 V DC (19,2…30 V)

• Eingangsstrom: <= 2700 mA bei 24 V

• Einschaltstrom: 150 A bei 24 V

• I²t beim Einschalten: 20 A²·s

• It beim Einschalten: 0,5 A·s

• Schutzart: Überlast-, Überspannungs- und Kurzschlussschutz im Sekundärkreis

• Gesamt nutzbare Sekundärleistung: 50 W

• Sekundärleistung: 19 W bei 24 V DC, 35 W bei 5 V DC

• Sekundärstrom: 0,6 A bei 24 V DC (Relaisversorgung), 7 A bei 5 V DC

• Lokale Anzeige: 1 grüne LED für Spannungspräsenz (OK), 1 rote LED für Batteriestörung (BAT)

• Modulformat: Doppel

• Gewicht: 0,78 kg

Umgebung

• Unempfindlichkeit gegen Mikrounterbrechungen: <= 1 ms

• Isolationsfestigkeit: 2000 V Primär/Erde, 2000 V Primär/Sekundär

• Normen: 89/336/EWG, CSA C22.2 Nr. 142

• Produktzertifikate: RMRS, GL, RINA, LR, ABS, DNV, BV

• Umgebungstemperatur: 0…60 °C Betrieb, -25…70 °C Lagerung

• Relative Luftfeuchtigkeit: 10…95 % Betrieb, 5…95 % Lagerung (ohne Kondensation)

• Betriebshöhe: 0…2000 m

• Schutzbehandlung: TC

• Schutzart (IP-Code): IP20

• Verschmutzungsgrad: 2

---
