BMXCPS3522

Produktübersicht

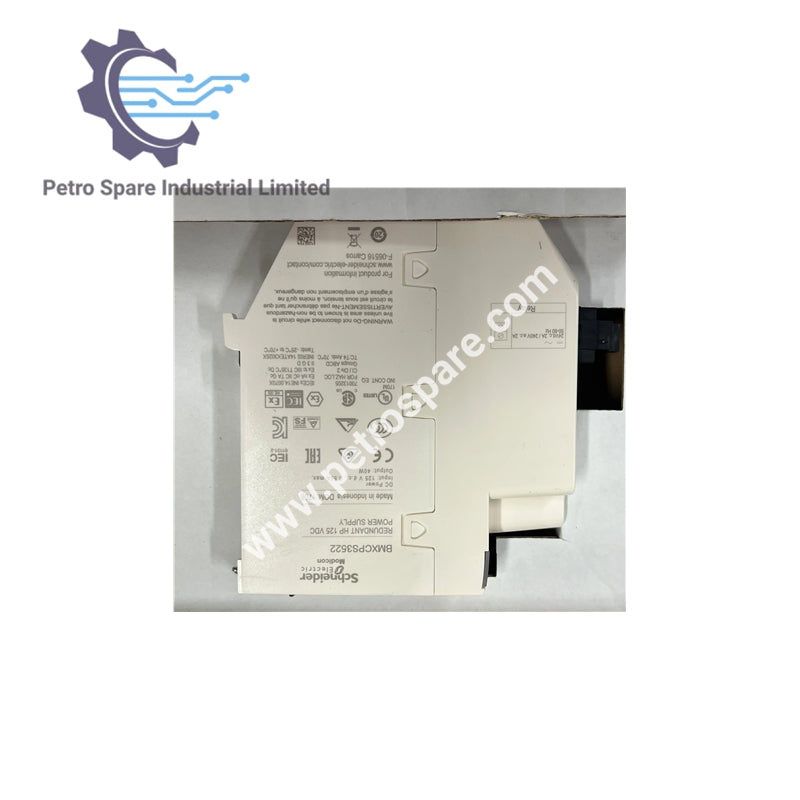

BMXCPS3522 das Modicon X80 Netzteilmodul ist mit allen Backplanes kompatibel und versorgt I/O-Module sowie die Prozessorlogik mit Strom.

Technische Daten

Elektrische Eigenschaften

• Primärspannung: 125 V DC

• Primärspannungsgrenze: 100–150 V DC

• Eingangsstrom: 600 mA bei 125 V

• Einschaltstrom: 60 A bei 125 V

• I²t beim Einschalten: 2,5 A²·s bei 125 V

• It beim Einschalten: ≤ 0,09 A·s bei 125 V

• Sekundärleistung:

  18 W, 3,3 V DC bei 0–60 °C (Stromversorgung der I/O-Modul-Logik)

  40 W, 24 V DC bei 0–60 °C (Stromversorgung der I/O-Module und Prozessor, wenn 3,3 V nicht belastet)

• Strom bei Sekundärspannung: 1,67 A bei 24 V DC; 5 A bei 3,3 V DC

• Leistungsaufnahme: ≤ 8,5 W

• Schutz: Interne Sicherung (Primärseite), Überlast, Überspannung, Kurzschluss (Sekundärseite)

Anzeigen und Bedienelemente

• LEDs:

  Grün – Spannung vorhanden (OK)

  Grün – Redundanz OK

  Grün – Status der Stromversorgung

• Bedienart: RESET-Taste für Kaltstart

Anschlüsse

1 Stecker, 2 Pins – Alarmrelais

1 Stecker, 5 Pins – Leitungsversorgung, Schutzleiter

Mechanisch und Umwelt

• Gewicht: 0,61 kg (1,34 lb)

• Betriebstemperatur der Umgebungsluft: 0–60 °C (32–140 °F)

• Lagerungstemperatur der Umgebungsluft: -40–85 °C (-40–185 °F)

• Relative Luftfeuchtigkeit: 10–95 % ohne Kondensation

• Schutzart: IP20

• Isolationswiderstand: ≥ 100 MΩ Primärseite/Erde, ≥ 100 MΩ Primärseite/Sekundärseite

• Durchschlagsfestigkeit: 1500 V Primärseite/Erde und Primärseite/Sekundärseite; 2300 V Primärseite/Sekundärseite Sensorstromversorgung

• Unempfindlichkeit gegen Mikrounterbrechungen: 1 ms

Normen und Konformität

EN 61131-2, IEC 61131-2

Umwelteigenschaften: 3C3 und 3C4 gemäß EN/IEC 60721-3-3

Green Premium Produkt

Keine SVHC über dem Grenzwert

Zusätzliche Merkmale

Temperaturerfassung

Überwachung der Betriebszeit und Restlebensdauer

Redundanzfunktionen und Tests

---
