3700

Produktübersicht

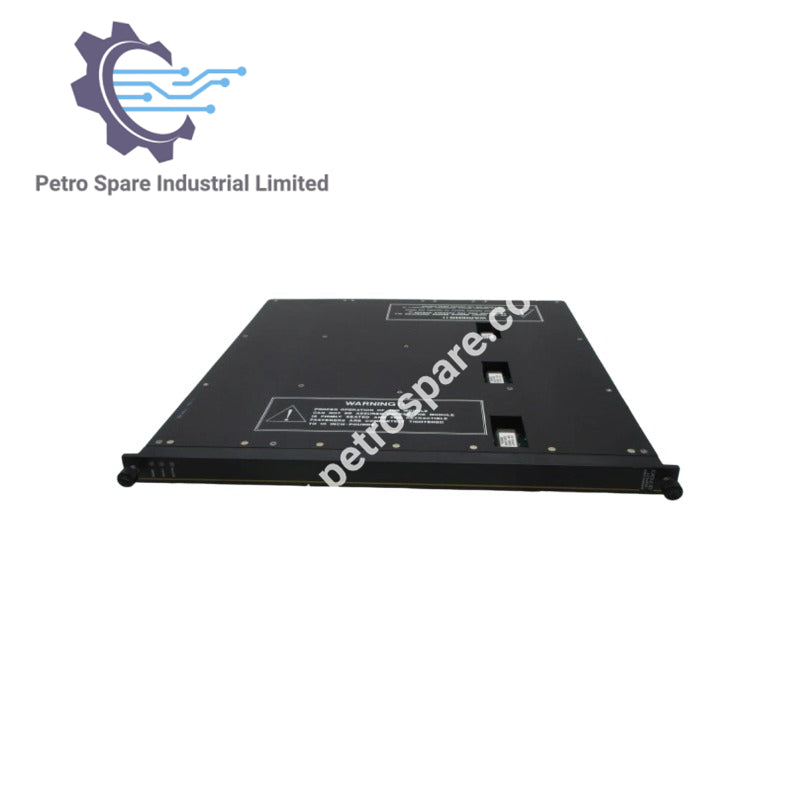

Das 3700 ist ein redundantes Triple-Modular-Redundant-(TMR)-Analogeingangsmodul für Triconex-Sicherheitssysteme und bietet 32 differentielle, gleichspannungsgekoppelte Analogeingänge.

Allgemeine Spezifikationen

• Typ: TMR-Analogeingangsmodul
• Anzahl der Eingänge: 32, differentiell, gleichspannungsgekoppelt
• Galvanisch getrennte Eingänge: Nein
• Farbcode: Gelb

Eingangsspezifikationen

• Eingangsaktualisierungsrate: 55 ms
• Auflösung: 12 Bit
• Genauigkeit: < 0,15 % des FSR, von 0 °C bis 60 °C
• Eingangswiderstand (Last): 30 MΩ (Gleichstrom), min.
• Widerstand bei ausgeschalteter Versorgung: 30 kΩ (Gleichstrom), typisch
• Strombereich: 0–20 mA mit 250-Ω-Shunt

Gleichtakt und Isolation

• Gleichtaktunterdrückung: –80 dB (Gleichstrom–100 Hz), typisch
• Gleichtaktbereich: –12 V bis +12 V Spitze
• Isolation zwischen Leitern: 200 kΩ, typisch

Normalmodusunterdrückung

• @ 8 Hz: –3 dB
• @ 60 Hz: –17 dB
• @ 120 Hz: –23 dB

Schutz

• Überbereichsschutz des Eingangs: 150 V Gleichspannung / 115 V Wechselspannung dauerhaft

Diagnoseanzeigen

• Modulstatus: Bestanden, Fehler, Aktiv

---
