XF821A

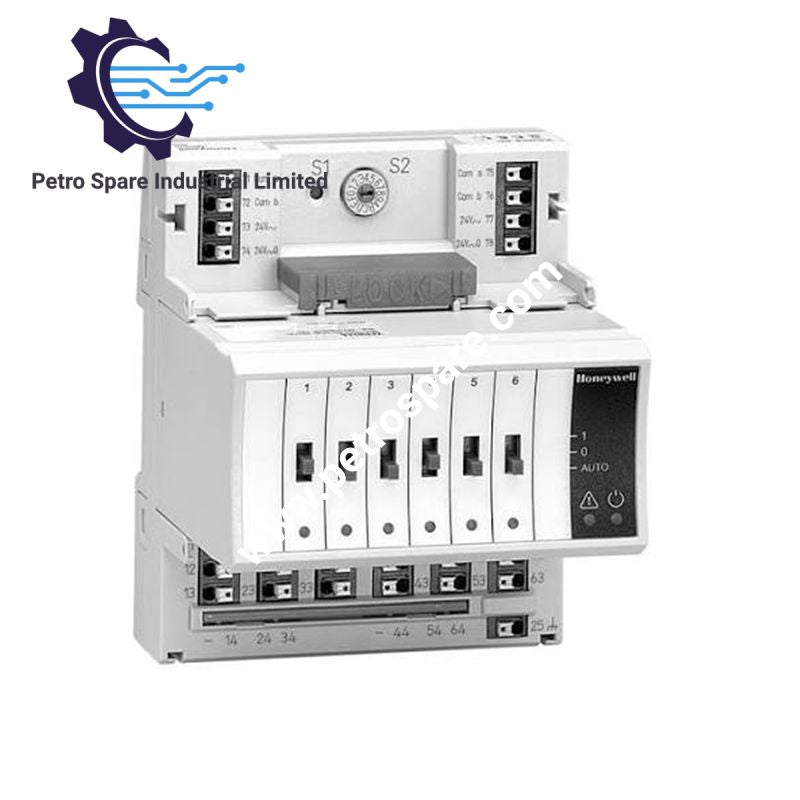

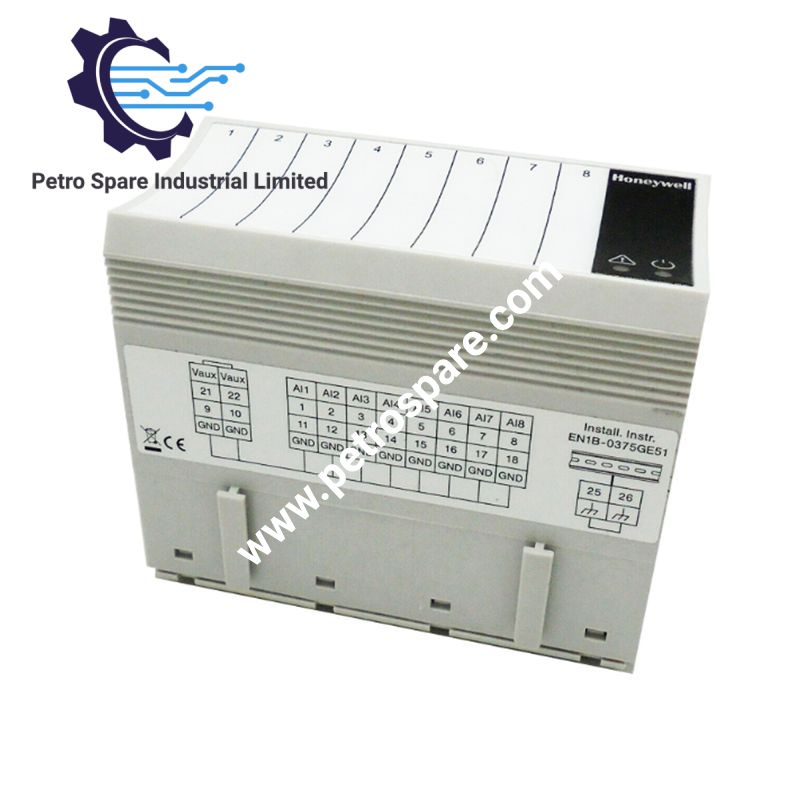

Das Honeywell XF821A, auch als XF821A-Panel-Bus-Analogeingangsmodul geführt, verbindet unterstützte Sensoren und Analogsignale mit Honeywell-Panel-Bus-Steuerungssystemen. Das steckbare Modul verwendet eine separate Klemmenbuchse, sodass die Feldverdrahtung vor der Installation des Elektronikmoduls abgeschlossen werden kann. Dank der abnehmbaren Ausführung kann das Modul ausgetauscht werden, ohne die Klemmenverdrahtung zu trennen oder die Stromversorgungs- und Busverbindungen zu unterbrechen.

Hardware-Spezifikationen

Parameter	Spezifikation
Modell	XF821A
Marke	Honeywell
Kommunikationsschnittstelle	Honeywell Panel Bus
Modulbauweise	Abnehmbares Elektronikmodul mit separater Klemmenbuchse
Klemmentyp	Federzugklemmen; alternativ auch Schraubklemmen erhältlich
Unterstützte Signaltypen	0/2-10 V, 0/4-20 mA; unterstützte Sensortypen hängen von der Modulkonfiguration ab
Sensor-Kompatibilität	NTC20k, NTC10k, PT1000, Johnson A99 PTC, NI1000TK5000, PT3000, Balco500
Modulaustausch	Steckbar; die Klemmenverdrahtung bleibt beim Austausch des Elektronikmoduls angeschlossen
Sicherheitskonfiguration des Ausgangs	Konfigurierbare Sicherheitsstellung des Ausgangs bei Kommunikationsverlust mit der Steuerung
Installation	Kompakte Einbaugehäuse; optionale Hilfsklemmen und Querverbindungen

Panel-Bus-Kommunikation und Modulaustausch

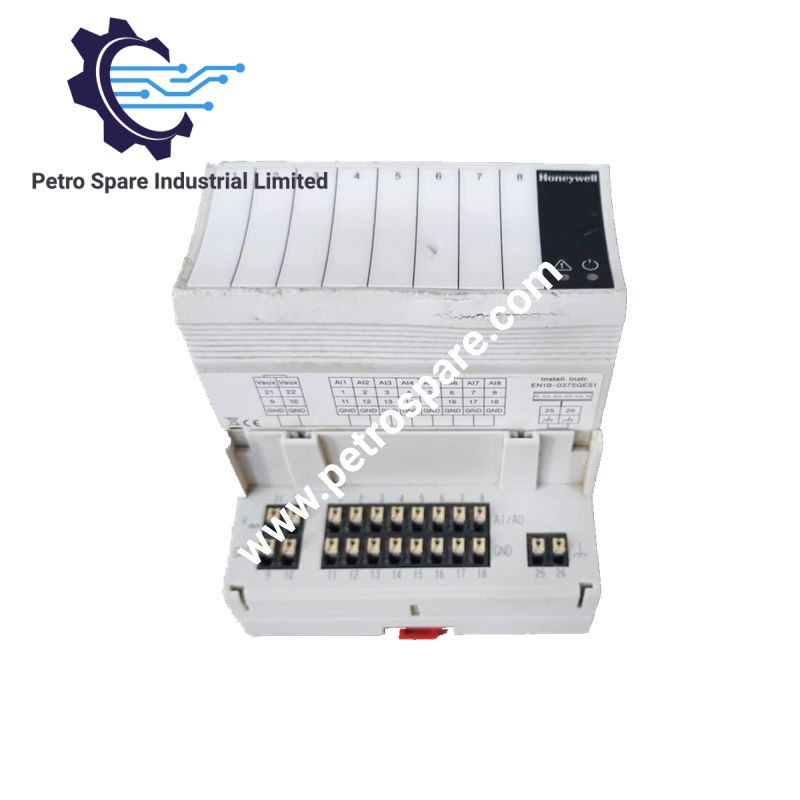

Das XF821A arbeitet über die Honeywell-Panel-Bus-Schnittstelle. Klemmenbuchse und abnehmbares Elektronikmodul bilden eine trennbare Einheit. Dadurch kann die Buchse während des Schaltschrankeinbaus unabhängig installiert und verdrahtet werden.

Dank der Steckbauweise kann das Elektronikmodul ausgetauscht werden, ohne die Feldklemmen neu zu verdrahten oder die zugehörigen Stromversorgungs- und Busverbindungen zu trennen. Ob ein Austausch unter Spannung bei einer bestimmten Installation zulässig ist, muss anhand der geltenden Anweisungen für Steuerung und Modul geprüft werden.

Häufig gestellte Fragen (FAQ)

F: Kann das Elektronikmodul XF821A ausgetauscht werden, ohne die Feldklemmen neu zu verdrahten?

A: Ja. Dank der Steckbauweise ist das Elektronikmodul von der Klemmenbuchse getrennt und kann ausgetauscht werden, während die Feldverdrahtung angeschlossen bleibt. Befolgen Sie für den Austausch im Betrieb die Anweisungen des Systemherstellers.

F: Welche Analogsignaltypen unterstützt die Honeywell-Panel-Bus-I/O-Produktfamilie?

A: In der mitgelieferten Dokumentation sind 0/2-10-V- und 0/4-20-mA-Signale sowie mehrere Widerstandstemperatur- und Temperatursensortypen aufgeführt. Prüfen Sie vor dem Anschließen von Feldgeräten anhand der offiziellen Moduldokumentation die für das XF821A spezifische Eingangskonfiguration und die unterstützten Sensortypen.

F: Was geschieht, wenn die Kommunikation mit der Steuerung unterbrochen wird?

A: Bei den Panel-Bus-I/O-Modulen kann eine Sicherheitsstellung für die Ausgänge konfiguriert werden, falls die Kommunikation mit der Steuerung abbricht. Das konkrete Verhalten hängt von den Ausgangsfunktionen und der Konfiguration des Moduls ab; die vorliegenden Angaben enthalten keine XF821A-spezifischen Informationen zum Verhalten der Ausgänge.

Hinweise zur Installation vor Ort

• Montieren Sie die Klemmenbuchse sicher im vorgesehenen Schaltschrank oder Einbaugehäuse, bevor Sie das Elektronikmodul einsetzen.
• Schließen Sie die Feldverdrahtung ab und prüfen Sie die Klemmenbelegung anhand des Anschlussplans des Moduls.
• Vergewissern Sie sich, dass der angeschlossene Sensortyp und Signalbereich der Analogsignale mit der Konfiguration des Eingangskanals übereinstimmen.
• Verlegen Sie die Verdrahtung für Analogsignale nach Möglichkeit getrennt von Hochspannungs- und Starkstromleitungen, um elektrische Störungen zu reduzieren.
• Verlegen und erden Sie Kabelschirme gemäß dem Erdungskonzept des Systems und den Installationsanweisungen des Herstellers.
• Prüfen Sie vor dem Einschalten des Systems, ob die Klemmenverbindungen und Brücken korrekt eingesetzt sind.
• Überprüfen Sie bei der Inbetriebnahme die Panel-Bus-Verbindungen, die Modulidentifikation und die Steuerungskonfiguration.
• Befolgen Sie vor dem Austausch des Elektronikmoduls die Anweisungen des Herstellers zur elektrischen Trennung und zu den zulässigen Bedingungen für den Austausch unter Spannung.

---
