XCL5010

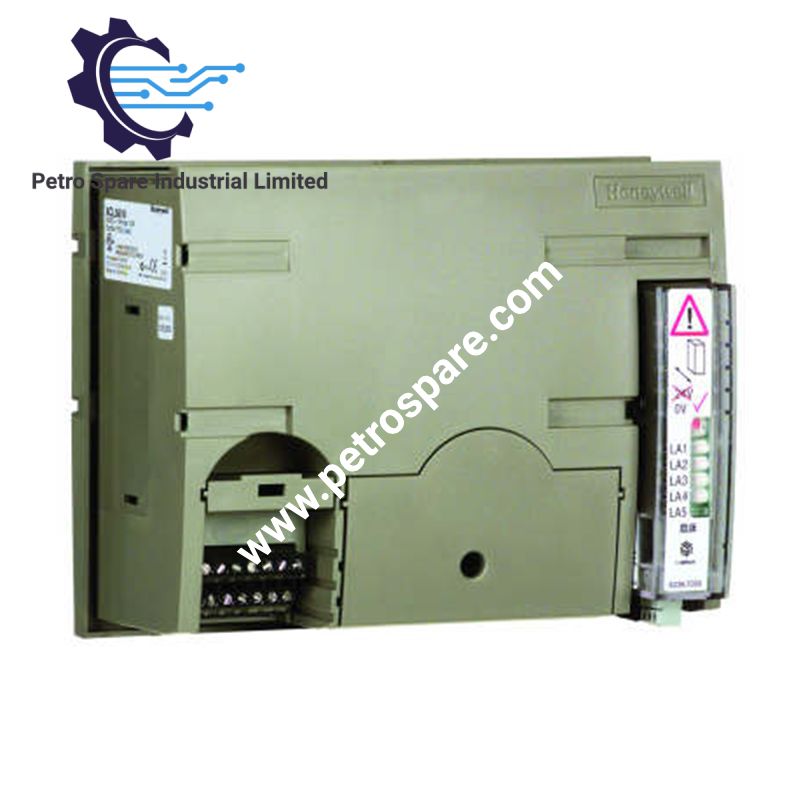

Der Honeywell XCL5010 (XCL5010 Direct Digital Controller) ist für programmierbare Gebäudeautomation und die verteilte HLK-Steuerung ausgelegt. Er führt Steuerungslogik aus und tauscht Daten über die Kommunikationsnetzwerke LONWORKS und C-Bus aus. Der Regler unterstützt die modulare Erweiterung durch verteilte I/O-Module, Energiemanagementfunktionen, die Verarbeitung von Alarmen und Trenddaten sowie die Fernkommunikation über ein Modem oder einen ISDN-Terminaladapter mit bis zu 38,4 Kbaud.

Technische Daten

Parameter	Spezifikation
Modell	XCL5010
Marke	Honeywell
Produktserie	Excel 500
Produkttyp	Direktdigitalregler
Gewicht	1,26 lbs
Versorgungsspannung	24 VAC
Programmierung	Frei programmierbar mit Honeywell CARE
Programmspeicher	Flash-EPROM
Netzwerkschnittstelle	LONWORKS
Reglerkommunikation	C-Bus; unterstützt die Kommunikation zwischen bis zu 30 Excel-500-Reglern
LONWORKS-Netzwerkvariablen	Bis zu 512 NVs
Physische Datenpunkte	128 pro Regler in C-Bus-Konfiguration
Pseudodatenpunkte	256 pro Regler in C-Bus-Konfiguration
Erweiterung durch verteilte I/O-Module	Bis zu 16 Module pro Regler in C-Bus-Konfiguration
Netzwerk-I/O-Kapazität	In einem LONWORKS-Netzwerk typischerweise 190 physische Eingänge/Ausgänge über Netzwerkvariablen
Fernkommunikation	Modem oder ISDN-Terminaladapter, bis zu 38,4 Kbaud
Energiemanagementfunktionen	Optimierter Start/Stopp, Nachtspülung, maximale Lastanforderung
Montage	DIN-Schiene
Internes Netzteil	Integriertes Netzteilmodul

LONWORKS-Netzwerkintegration und Steuerungsfunktionen

Der XCL5010 unterstützt offene LONWORKS-Netzwerke und die LONMARK-Konformität, wodurch die Interoperabilität mit kompatiblen Geräten von Honeywell und Drittanbietern gewährleistet wird. Zur Netzwerkintegration gehören die Regler Excel 500, Excel 10 und Excel 50 sowie verteilte I/O-Module.

• Verwaltung von Netzwerkvariablen: NVBooster reduziert die Anzahl der benötigten Netzwerkvariablen. Der Regler unterstützt bis zu 512 NVs für die LONWORKS-Integration.
• Wiederherstellung von Bindungen: Netzwerkvariablen-Bindungen können nach einem Regler-Reset wiederhergestellt werden. Dadurch muss die Bindungskonfiguration nach dem Austausch eines Reglers seltener erneut vorgenommen werden.
• Integration verteilter I/O-Module: Die automatische Bindung zwischen der CPU und den verteilten Honeywell-I/O-Modulen verringert den Aufwand für die manuelle Konfiguration von Netzwerkvariablen.
• Reglerkommunikation: C-Bus unterstützt die Kommunikation zwischen bis zu 30 Excel-500-Reglern.
• Programmverwaltung: Anwendungen werden mit Honeywell CARE entwickelt und in das Flash-EPROM geladen. Das Herunterladen von Firmware wird über Modem- und C-Bus-Kommunikation unterstützt.
• Überwachungsfunktionen: Unterstützt werden Alarmverarbeitung, Trendfunktionen, globale Broadcast-Hysterese und netzwerkweite Zeitsynchronisierung.

Häufig gestellte Fragen (FAQ)

F: Welche Kommunikationsschnittstellen unterstützt der XCL5010?

A: Der Regler unterstützt die LONWORKS-Netzwerkintegration, die C-Bus-Kommunikation sowie Verbindungen über Modem oder ISDN-Terminaladapter. Die dokumentierte Übertragungsrate über Modem oder ISDN beträgt bis zu 38,4 Kbaud. GSM-Funk und Einwahlverbindungen über TCP/IP-Netzwerke sind ebenfalls als Kommunikationsoptionen für Excel 500 aufgeführt.

F: Wie viele verteilte I/O-Module kann ein XCL5010-Regler unterstützen?

A: In der C-Bus-Konfiguration unterstützt ein Excel-500-Regler bis zu 16 verteilte I/O-Module, 128 physische Datenpunkte und 256 Pseudodatenpunkte. Bei einer separaten LONWORKS-Netzwerkkonfiguration lassen sich typischerweise 190 physische Ein- und Ausgänge über Netzwerkvariablen steuern.

F: Wie werden Steuerungsanwendungen auf den XCL5010 geladen?

A: Anwendungen werden mit Honeywell CARE programmiert und in das Flash-EPROM geladen. Das Excel-500-System unterstützt außerdem das Herunterladen von Firmware über Modem- und C-Bus-Kommunikation.

Richtlinien für die Installation vor Ort

• Montage: Montieren Sie den Regler auf einer geeigneten DIN-Schiene in einem Schaltschrank. Befestigen Sie die Baugruppe sicher und stellen Sie sicher, dass die Anschlussklemmen zugänglich bleiben.
• Stromversorgung: Prüfen Sie die 24-VAC-Versorgung anhand der geltenden Hardwaredokumentation des Reglers. Die Dokumentation zu Excel 500 gibt eine gemeinsame Transformatorversorgung für die CPU und die angeschlossenen verteilten I/O-Module vor.
• Netzwerkverkabelung: Schließen Sie die LONWORKS- und C-Bus-Leitungen gemäß den geltenden Schnittstellenspezifikationen an. Prüfen Sie vor der Inbetriebnahme die Netzwerktopologie und die Gerätekompatibilität.
• Trennung der Signalleitungen: Verlegen Sie Niederspannungs-Steuerleitungen, sofern es die Installationsnormen vorschreiben, getrennt von den Stromleitungen. Vermeiden Sie es, Kommunikationskabel neben Störquellen zu verlegen.
• Erdung und Abschirmung: Befolgen Sie die für die jeweilige Kommunikationsschnittstelle vorgegebenen Verfahren zur Erdung und zum Anschluss der Kabelabschirmung. Gehen Sie nicht davon aus, dass für LONWORKS und C-Bus dieselben Anforderungen an den Schirmanschluss gelten.
• Konfiguration: Laden Sie die korrekte CARE-Anwendung und überprüfen Sie die Datenpunktzuweisungen, Netzwerkvariablen-Bindungen, Regleradressierung und Kommunikation der verteilten I/O-Module.
• Inbetriebnahme: Überprüfen Sie den Versorgungsstatus, die Reglerkommunikation, die I/O-Reaktion, den Alarmbetrieb und die Zeitsynchronisierung, bevor Sie das System für den Automatikbetrieb freigeben.
• Prüfung der Umgebungsbedingungen: Ermitteln Sie die zulässige Betriebstemperatur und die Schaltschrankbedingungen anhand der geltenden Installationsdokumentation von Honeywell, da diese Werte in den bereitgestellten Produktdaten nicht enthalten sind.

---
