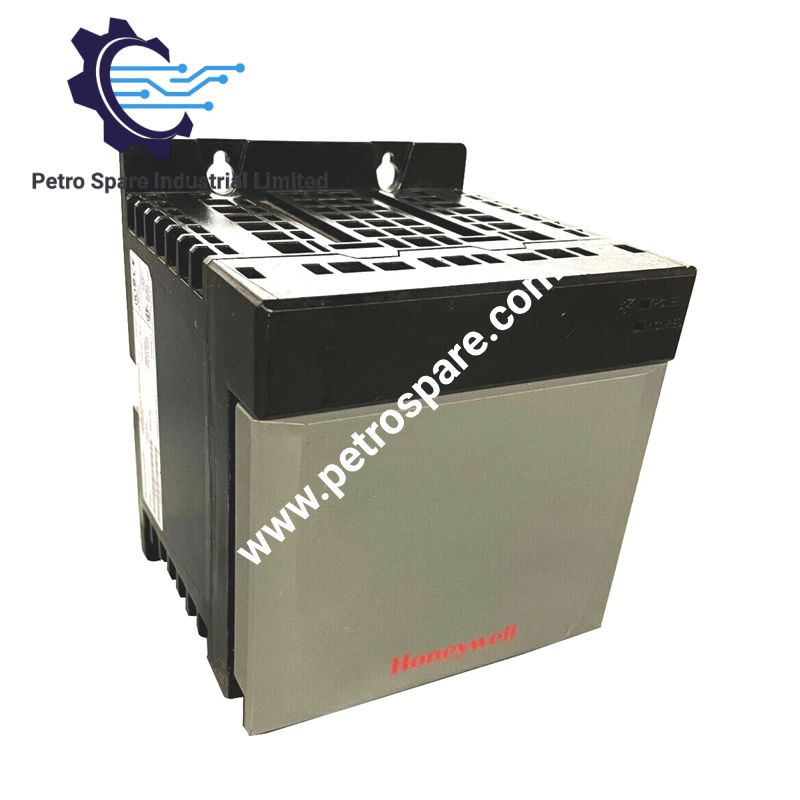

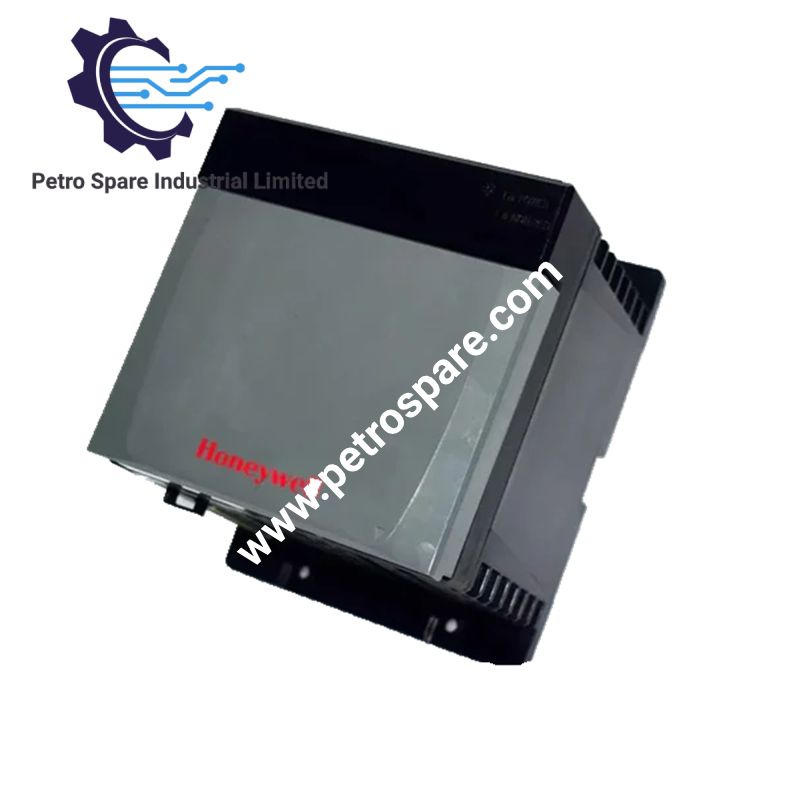

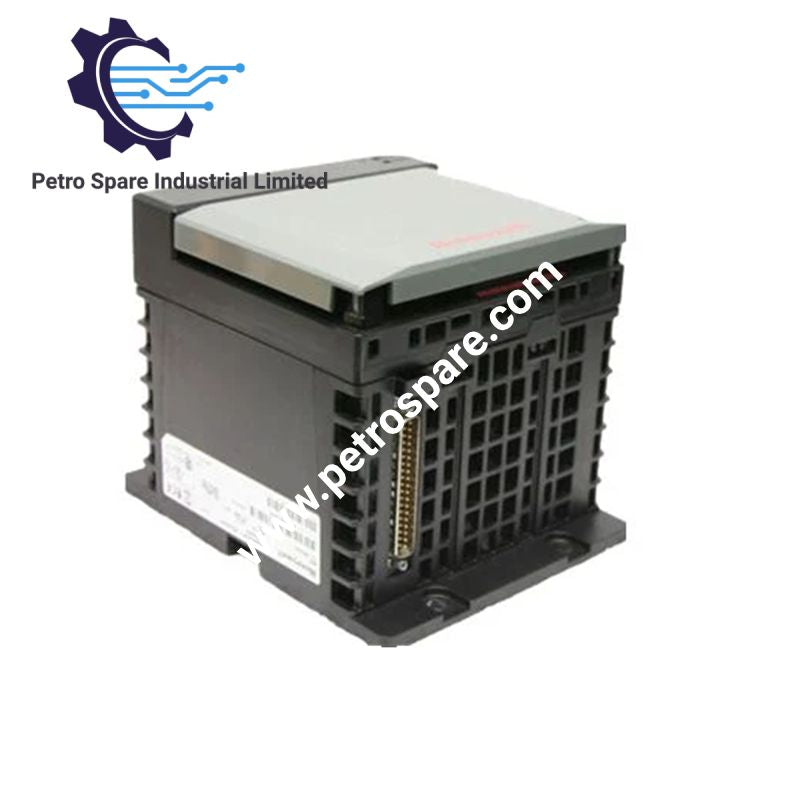

Honeywell TKRPDXX1 redundantes Netzteil

Das Honeywell TKRPDXX1, auch als redundantes Netzteil TKRPDXX1 gelistet, wandelt Gleichspannung um und verteilt die Versorgungsspannung über die Rückwandplatine kompatibler Honeywell-Steuerungsgehäuse. Es akzeptiert eine Eingangsspannung von 16-32 VDC und stellt mehrere Spannungsschienen für die Rückwandplatine bereit. Das Modul unterstützt redundante Stromversorgungskonfigurationen und verfügt über einen Halbleiterrelaisausgang zur Statusanzeige des Netzteils.

Hardwarespezifikationen

Parameter	Spezifikation
Modell	TKRPDXX1
Marke	Honeywell
Gewicht	1.1 kg
Abmessungen	14.4 x 13.7 x 17.5 cm
Betriebstemperatur	Maximale Ausgangsleistung bei 60 deg C angegeben; vollständiger Betriebstemperaturbereich nicht angegeben
Leistungsaufnahme	Eingangsleistung: 110 W (geschätzt)
Eingangsspannungsbereich	16-32 VDC
Eingangsfrequenz	Gleichspannungseingang; Frequenz nicht zutreffend
Maximaler Einschaltstrom	30 A bei 19-32 VDC
Maximale Gesamt-Ausgangsleistung	75 W bei 60 deg C
Ausgangsstrom der Rückwandplatine bei 1.2 V	Maximal 1.5 A
Ausgangsstrom der Rückwandplatine bei 3.3 V	Maximal 4 A
Ausgangsstrom der Rückwandplatine bei 5.1 V	Maximal 13 A
Ausgangsstrom der Rückwandplatine bei 24.0 V	Maximal 2.8 A
Eingangsleistungsverkabelung	#14 AWG (1.4 mm, gemäß Angabe)
Statusausgang	Halbleiterrelais, ausgelegt für 120 VAC/DC, maximal 100 mA
Kabel für redundantes Netzteil	TC-RPSC03, 3 ft; pro Netzteil ist ein Kabel erforderlich
Einbaulage	Aufrecht, üblicherweise oberhalb oder unterhalb des versorgten Gehäuses

Redundante Stromverteilung und Belastung der Rückwandplatine

Das TKRPDXX1 versorgt vier Spannungsschienen der Rückwandplatine: 1.2 V, 3.3 V, 5.1 V und 24.0 V. Für jede Schiene ist ein maximaler Ausgangsstrom angegeben. Die tatsächliche Belastung des Gehäuses muss innerhalb der geltenden Grenzwerte der jeweiligen Schiene und der Gesamt-Ausgangsleistung von 75 W bei 60 deg C bleiben.

Der maximale Einschaltstrom von 30 A gilt für den angegebenen Eingangsspannungsbereich von 19-32 VDC. Das vorgeschaltete Gleichstromnetzteil und die Schutzeinrichtungen sollten den Eingangstransienten verkraften, ohne eine unbeabsichtigte Stromunterbrechung zu verursachen.

Der Anschluss des Halbleiterrelais zur Statusanzeige ist für 120 VAC/DC bei maximal 100 mA ausgelegt. Der angeschlossene Überwachungskreis muss innerhalb dieser elektrischen Grenzwerte bleiben.

Häufig gestellte Fragen (FAQ)

F: Welches Kabel ist für den Anschluss des redundanten Netzteils angegeben?

A: Als Kabel ist TC-RPSC03 mit einer Länge von 3 ft angegeben. Pro Netzteil ist ein Kabel erforderlich.

F: Können die Ausgangsschienen der Rückwandplatine unabhängig voneinander bis zu ihrem jeweiligen maximalen Nennstrom belastet werden?

A: Für jede Schiene ist ein eigener maximaler Nennstrom angegeben. Die Gesamtbelastung muss jedoch auch innerhalb der Gesamt-Ausgangsleistung von 75 W bei 60 deg C bleiben.

F: Welche elektrischen Grenzwerte gelten für den Statusausgang?

A: Der Statusanschluss verwendet ein Halbleiterrelais, das für 120 VAC/DC und einen maximalen Strom von 100 mA ausgelegt ist. Der angeschlossene Stromkreis darf diese Nennwerte nicht überschreiten.

Richtlinien für die Installation vor Ort

• Montieren Sie das Netzteil gemäß den Installationsdaten aufrecht, üblicherweise oberhalb oder unterhalb des zu versorgenden Gehäuses.
• Prüfen Sie vor dem Einschalten des Moduls, ob die Polarität des Gleichspannungseingangs und die Versorgungsspannung mit dem Eingangsspannungsbereich von 16-32 VDC kompatibel sind.
• Dimensionieren Sie die vorgeschaltete Gleichstromquelle und die Schutzeinrichtungen für den angegebenen maximalen Einschaltstrom.
• Verwenden Sie den angegebenen Querschnitt für die Eingangsverdrahtung und stellen Sie sicher, dass die Anschlüsse an den Klemmen mechanisch fest sitzen.
• Verlegen Sie Gleichstromleitungen, sofern praktikabel, getrennt von niederpegeligen Analogsignalleitungen, um elektrische Störungen zu reduzieren.
• Schließen Sie das Statusrelais nur an einen Stromkreis an, dessen Spannung und Stromstärke innerhalb der angegebenen Nennwerte liegen.
• Verwenden Sie für den Anschluss des redundanten Netzteils das angegebene Kabel TC-RPSC03.
• Prüfen Sie vor der Inbetriebnahme die Leistungsbilanz des Gehäuses anhand der einzelnen Grenzwerte der Rückwandplatinenschienen und der Gesamtausgangsleistung.
• Prüfen Sie anhand der einschlägigen Honeywell-Hardwaredokumentation, ob die Redundanzanordnung zugelassen und das Gehäuse kompatibel ist.

---
