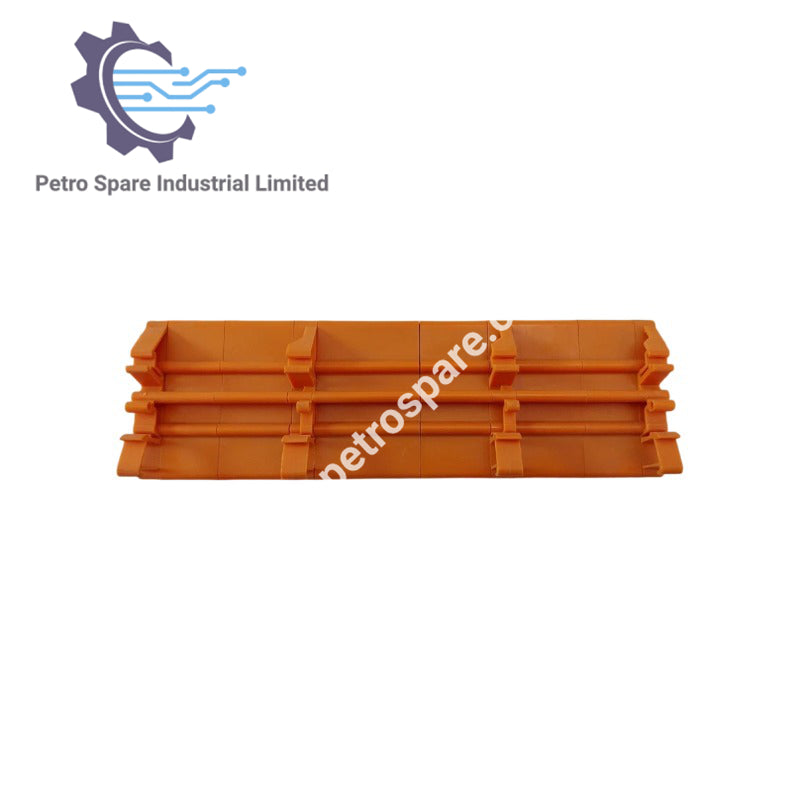

FS-TSGAS-1624

Produktübersicht

Der FS-TSGAS-1624 ist ein fehlersicherer Gasflammen-Detektoreingang FTA (Field Termination Assembly), der für industrielle Sicherheitssysteme entwickelt wurde.

Allgemeine Spezifikationen

• Typnummer: FS‑TSGAS‑1624

• Anzahl der Eingangskanäle: 16 (mit gemeinsamem 0 V)

Eingangsspezifikationen

• Stromversorgungsanforderungen: 24 Vdc extern, 3 mA (ohne Feldlasten)
• Eingangsstrom: 0 bis 25 mA
• Eingangswiderstand: 500 Ohm (±5%)

Zum 10105/2/1 Modul

• Ausgangsspannung: 0 bis 4 Vdc
• Genauigkeit: 0,1%

Sicherungen

• Bewertung: 500 mAT (träge), 5 x 20 mm (0,20 x 0,79 in)

Physikalische Abmessungen

• Modulabmessungen: 225 x 70 x 60 mm (L x W x H) – 8,86 x 2,76 x 2,36 in
• DIN EN-Schienen: TS32 / TS35 x 7,5
• Verwendete Schienenlänge: 226 mm (8,90 in)

Anschluss – Schraubklemmen

• Max. Drahtdurchmesser: 2,5 mm² (AWG 14)
• Abisolierlänge: 7 mm (0,28 in)
• Anziehdrehmoment: 0,5 Nm (0,37 ft‑lb)

Stromversorgungsschraubklemmen (A, B)

• Max. Drahtdurchmesser: 16 mm² (AWG 8)
• Abisolierlänge: 7 mm (0,28 in)
• Anziehdrehmoment: 1,2 Nm (0,88 ft‑lb)

---
