2ML-CPUH

Produktübersicht

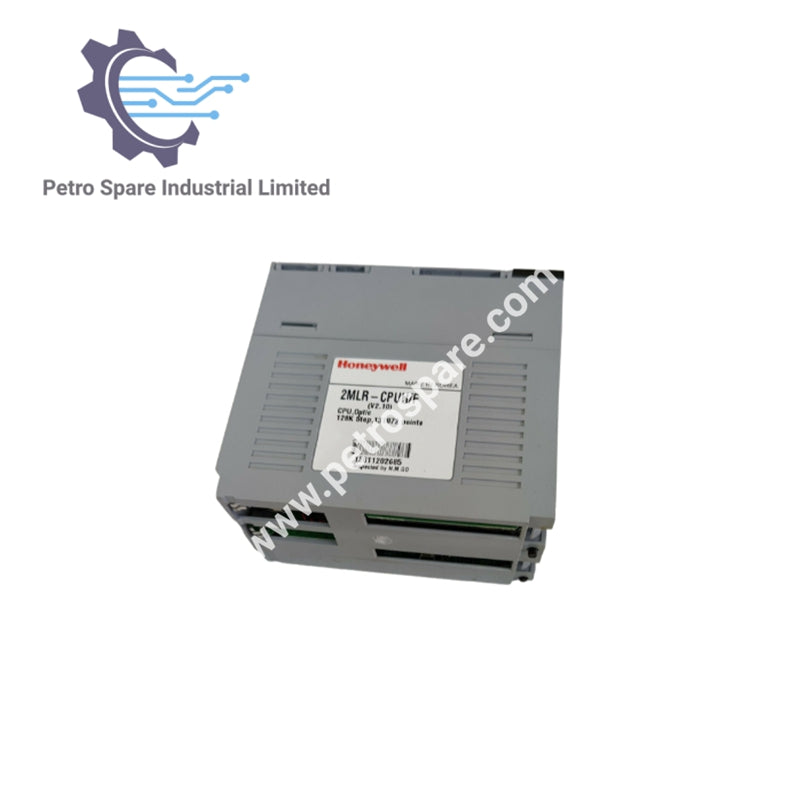

Das Honeywell 2ML-CPUH ist ein CPU-Modul, das für MasterLogic-200 SPS-Systeme entwickelt wurde.

Technische Spezifikationen

• Modell: 2ML-CPUH
• Betriebssystem: Wiederholender Betrieb, fester Zyklusbetrieb, konstanter Scan
• I/O-Steuerungssystem: Scan-synchrones Batch-Verarbeitungssystem (Refresh-System), Direktbefehlsystem
• Programmiersprache: Kontaktplan, Ablaufsteuerung (SFC), Strukturierter Text (ST)
• Anzahl der Befehle: Operator 18, Basisfunktionen 136 Typen + Gleitkomma-Operationen
• Basis-Funktionsbausteine: 43
• Spezielle Funktionsbausteine: Spezialfunktionsmodule, Kommunikations-spezifische Funktionsbausteine (P2P)
• Verarbeitungsgeschwindigkeit (Basisbefehle):

• Basis: 0,028 μs/Schritt

• MOVE: 0,084 μs/Schritt

• Gleitkomma-Operationen:

• Addition/Subtraktion: 0,392 μs (S), 0,924 μs (D)

• Multiplikation: 0,896 μs (S), 2,240 μs (D)

• Division: 0,924 μs (S), 2,254 μs (D)

• S: Einzel-Gleitkommazahl, D: Doppel-Gleitkommazahl
  • Programmspeicherkapazität: 4MB, 3,5MB, 640KB
  • I/O-Punkte (installierbar): 6.144 Punkte, 3.072 Punkte
  • Max. I/O-Speicherkontakte: 131.072 Punkte, 32.768 Punkte
  • Daten-Speicher:

• Symbolischer Variablenbereich (A): 512KB (max. 256KB Retain einstellbar), 128KB (max. 64KB Retain einstellbar)

• I-Variable (I): 16KB, 4KB

• O-Variable (Q): 16KB, 4KB

• Direkte Variable M: 256KB (max. 128KB Retain einstellbar), 64KB (max. 32KB Retain einstellbar)

• R: 64KB × 2 Blöcke, 64KB × 1 Block, 64KB pro Block

• W: 128KB, 64KB

• Flag-Variablen:

• F: 4KB System-Flag

• K: 16KB, 4KB PID-Flag

• L: 22KB Schnellverbindungs-Flag

• N: 42KB P2P-Flag

• U: 8KB, 4KB Analog-Refresh-Flag
  • Flash-Bereich: 2 MB, 32 Blöcke, steuerbar über R-Gerät

---
