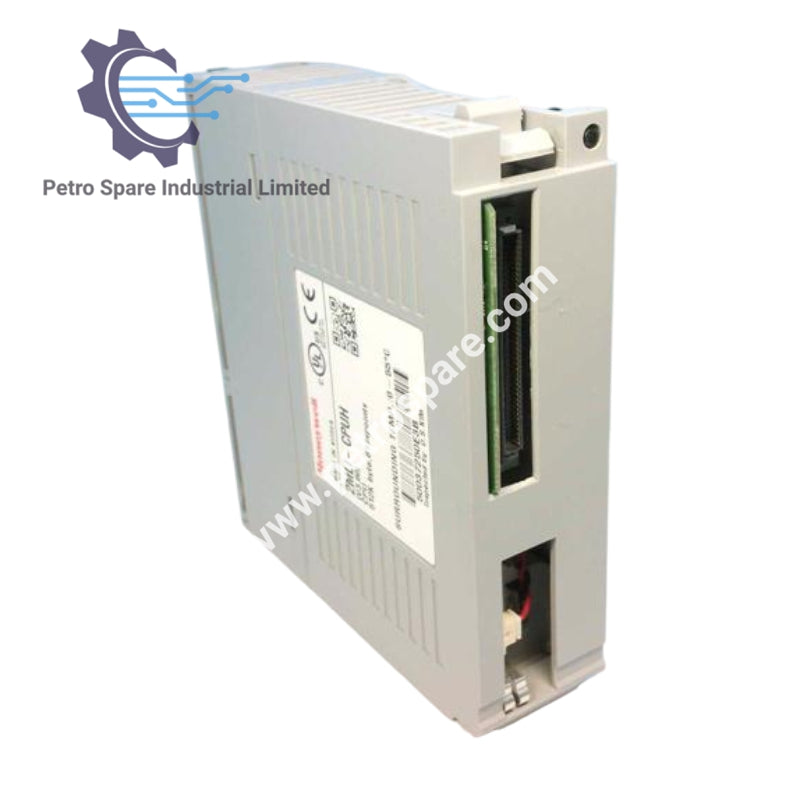

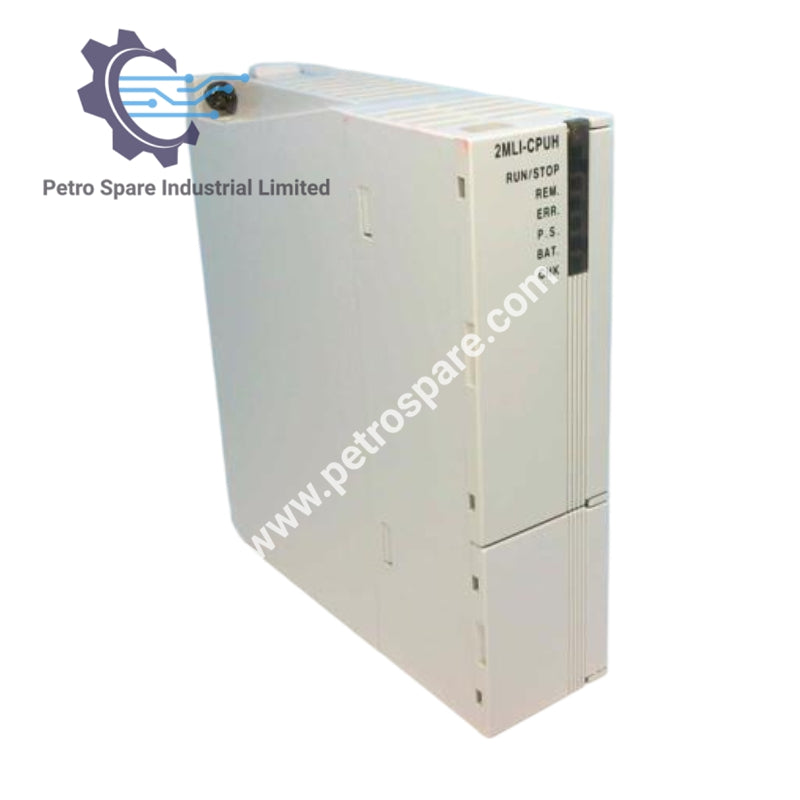

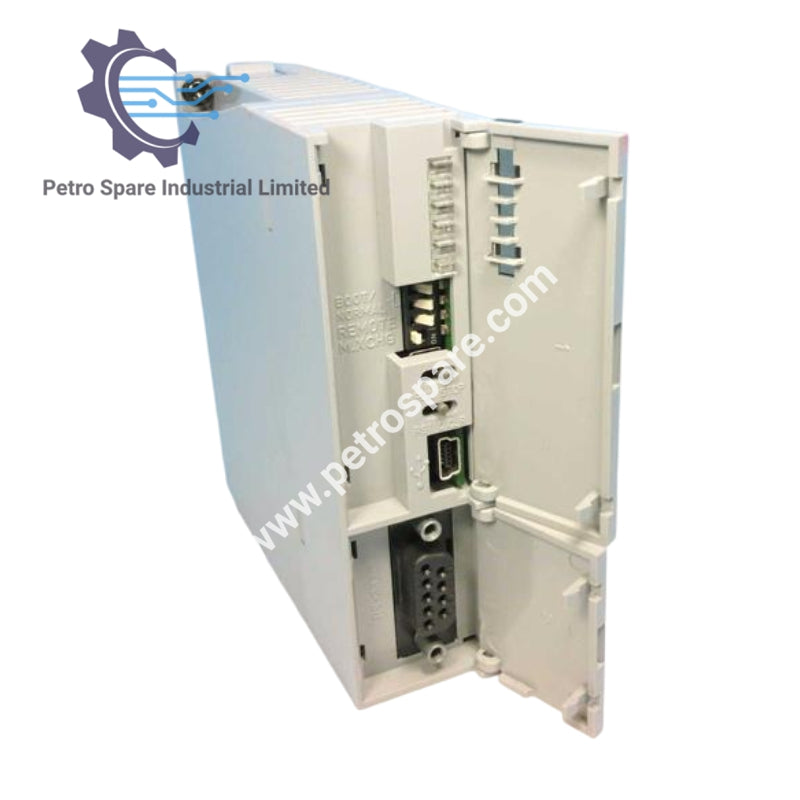

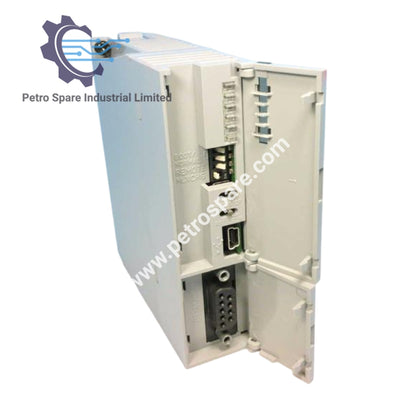

2MLI-CPUH

Produktübersicht

2MLI-CPUH unterstützt den wiederholten Betrieb, den Betrieb mit festem Zyklus und den Dauerabtastbetrieb.

Technische Daten

• Betriebssystem: Wiederholter Betrieb, Betrieb mit festem Zyklus, Dauerabtastung
• E/A-Steuersystem: Abtastsynchrone Stapelverarbeitung (Aktualisierungssystem), Direktbefehlssystem
• Programmiersprache: Kontaktplan, Ablauf-Funktionsplan (SFC), Strukturierter Text (ST)
• Anzahl der Befehle: Operator 18, Grundfunktion 136 Typen + Gleitkomma-Rechenfunktion
• Grundfunktionsblöcke: 43
• Spezielle Funktionsblöcke: Spezialfunktionsmodule, spezielle Kommunikationsfunktionsblöcke (P2P)
• Verarbeitungsgeschwindigkeit (Grundbefehl):

• Grundbefehl: 0.028 μs/Schritt

• MOVE: 0.084 μs/Schritt

• Gleitkommaoperation:

• Addition/Subtraktion: 0.392 μs (S), 0.924 μs (D)

• Multiplikation: 0.896 μs (S), 2.240 μs (D)

• Division: 0.924 μs (S), 2.254 μs (D)

• S: einfache Gleitkommazahl, D: doppelte Gleitkommazahl
  • Programmspeicherkapazität: 4MB, 3.5MB, 640KB
  • E/A-Punkte (installierbar): 6,144 Punkte, 3,072 Punkte
  • Max. E/A-Speicherkontakte: 131,072 Punkte, 32,768 Punkte
  • Datenspeicher:

• Bereich symbolischer Variablen (A): 512KB (max. 256KB nichtflüchtig einstellbar), 128KB (max. 64KB nichtflüchtig einstellbar)

• I-Variable (I): 16KB, 4KB

• O-Variable (Q): 16KB, 4KB

• Direkte Variable M: 256KB (max. 128KB nichtflüchtig einstellbar), 64KB (max. 32KB nichtflüchtig einstellbar)

• R: 64KB × 2 Blöcke, 64KB × 1 Block, 64KB pro Block

• W: 128KB, 64KB

• Flag-Variable F: 4KB

---
