IS200JPDFG1A

Produktübersicht

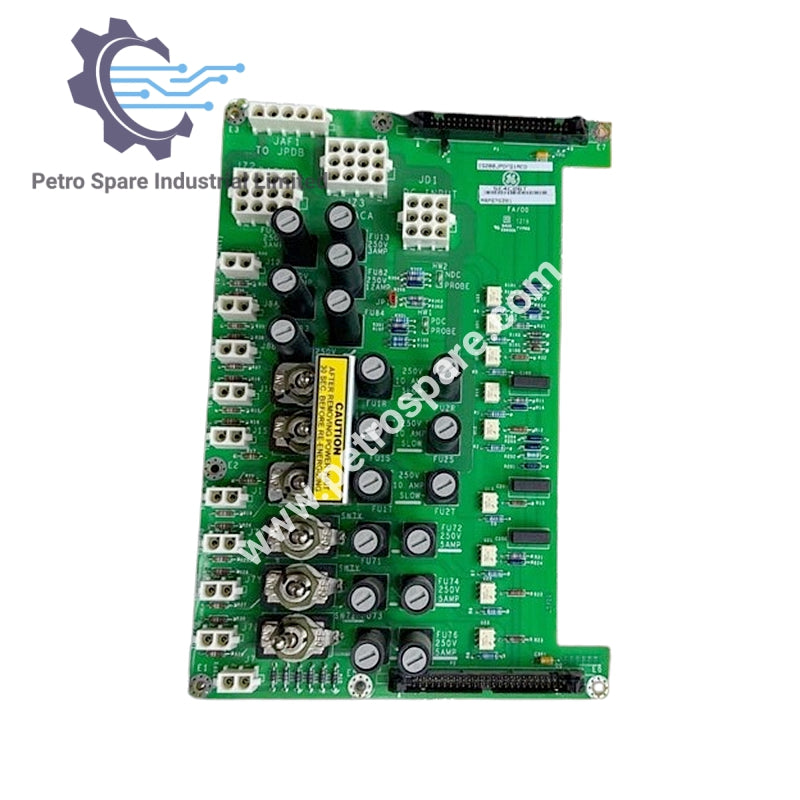

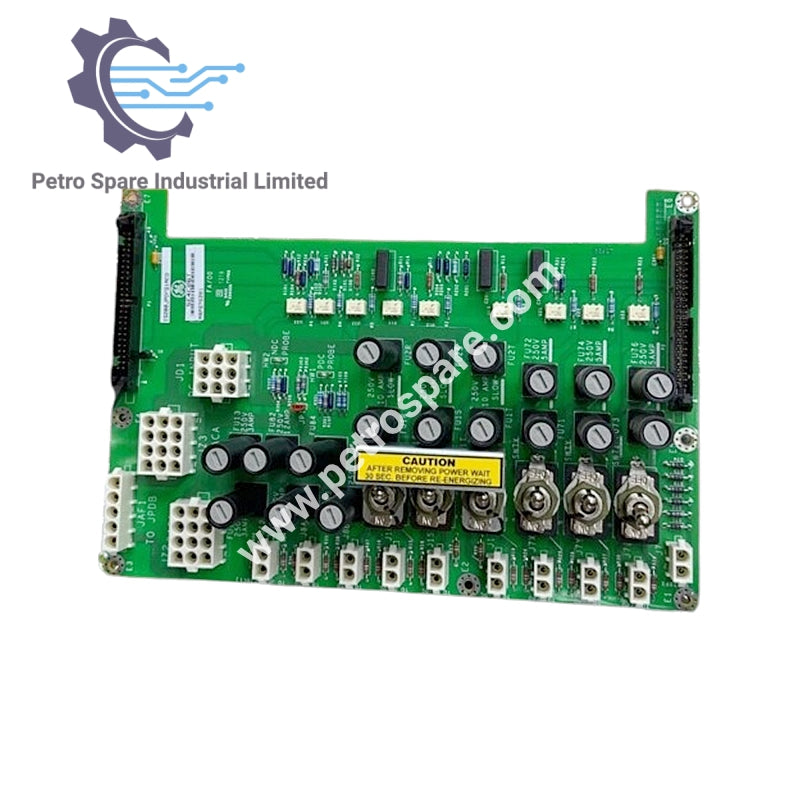

Die IS200JPDFG1A Power Distribution Board ist Teil der GE Mark VIe Serie.

Eingang und Schutz

• 125 V Gleichstrom-Batterieeingang über Klemmenleiste

• Leitung durch 125 V Gleichstrom 30 A Leistungsschalter und Leitungsfilter vor der Platinenverbindung

Wechsel- und Gleichstromverteilung

• Drei abgesicherte nicht geschaltete Ausgänge

• Sechs abgesicherte geschaltete Ausgänge

• Wechselstrom wird zu DACA-Modulen geleitet, in Gleichstrom umgewandelt, dann zum JPDF zurückgeführt und mit Batterieeingang kombiniert

Zuverlässigkeit und Redundanz

• Funktioniert mit einem oder mehreren aktiven Eingängen für Redundanz

• Sorgt für kontinuierliche 125 V Gleichstromversorgung des Steuersystems

Überwachung und Rückmeldung

• Vollständige Statusrückmeldung über PPDA I/O-Pack-Verbindung

• Erfasst Busstärke, Erdschlussfehler, übermäßige Wechselspannung am Gleichstrombus

• Jeder abgesicherte Zweigkreis auf Ausgangsvorhandensein geprüft

---
