IS200VTURH1BAC

Produktübersicht

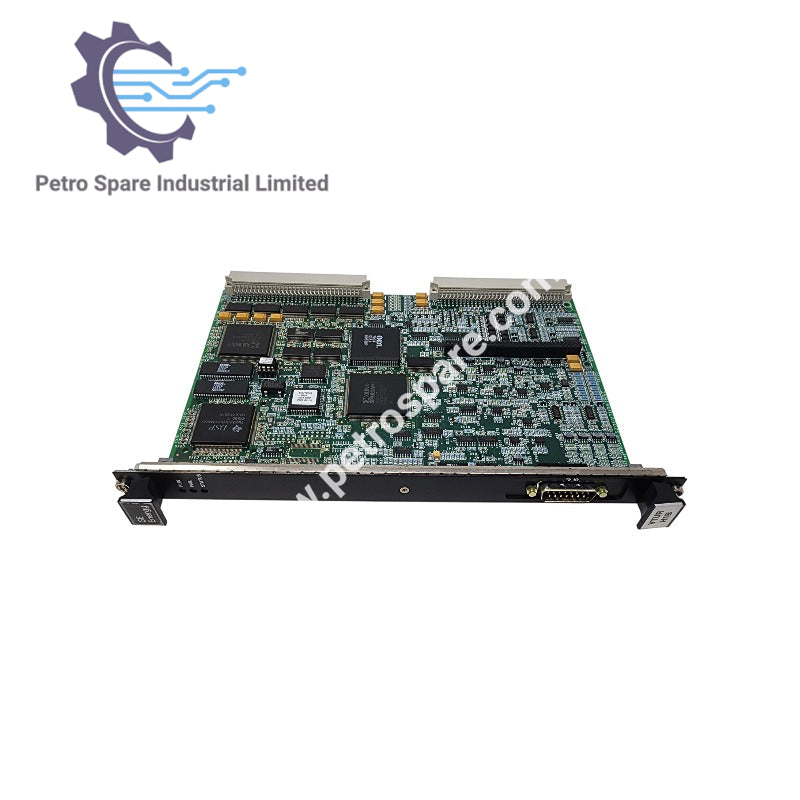

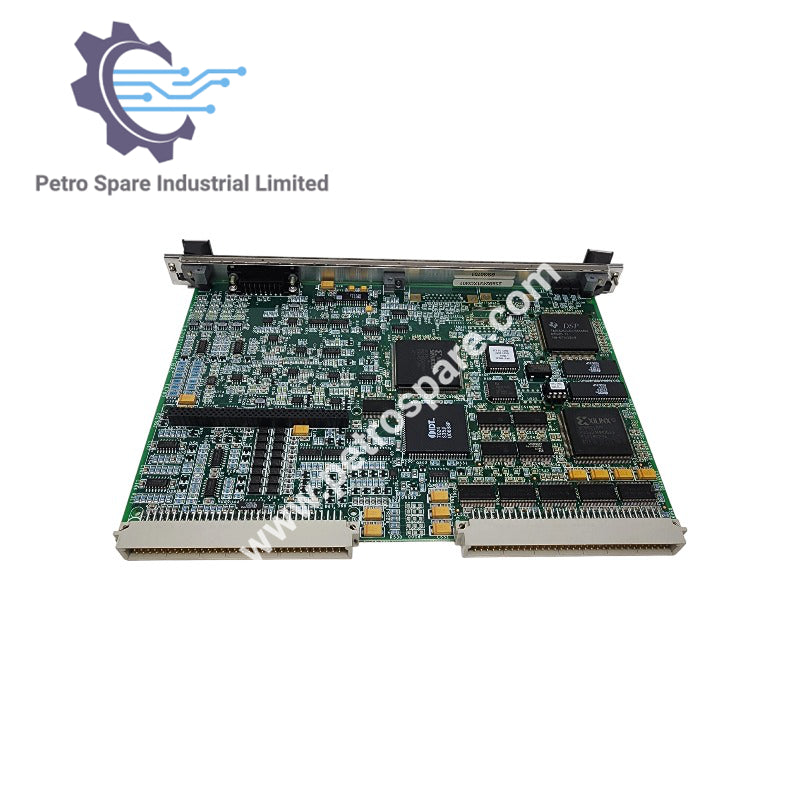

Die IS200VTURH1BAC ist eine GE-Mark-V-Platine für den primären Turbinenschutz bei Turbinenüberdrehzahl, die Generatorsynchronisierung und die Überwachung der Wellenspannung. Sie kann sowohl in TMR- als auch in Simplex-Anwendungen eingesetzt werden.

Funktionsbeschreibung

• Funktion: Primärer Turbinenschutz
• Unterstützte Platinen: TRPG, TRPL, TREG, TRPS

Drehzahlüberwachung

• MPU-Impulsratenbereich: 2 Hz bis 20 kHz
• Genauigkeit der MPU-Impulsrate: 0,05 % des Messwerts
• Simplex-Modus: Bis zu 4 Impulsratensignale zur Messung der Turbinendrehzahl

Steuerung & Synchronisierung

• Anzahl der Auslösemagnete: 3
• Erfassung der Kontaktspannung: 20 V DC für HI, 6 V DC für LO
• Bus- und Generatorspannungen werden für die automatische Synchronisierung mit der Turbinensteuerung und dem Erregersystem zugeführt
• Wird zusammen mit TTUR für Freigaberelais zur Generatorsynchronisierung und zur Steuerung der Hauptschalterrelaisspule 52G verwendet

Überwachung der Wellenspannung

• Die Wellenspannung wird mithilfe von Bürsten abgegriffen und anhand des Stroms zum Maschinengehäuse überwacht

Redundanz

• Für Anwendungen mit dreifacher modularer Redundanz (TMR) oder im Simplex-Betrieb geeignet

---
