Beschreibung

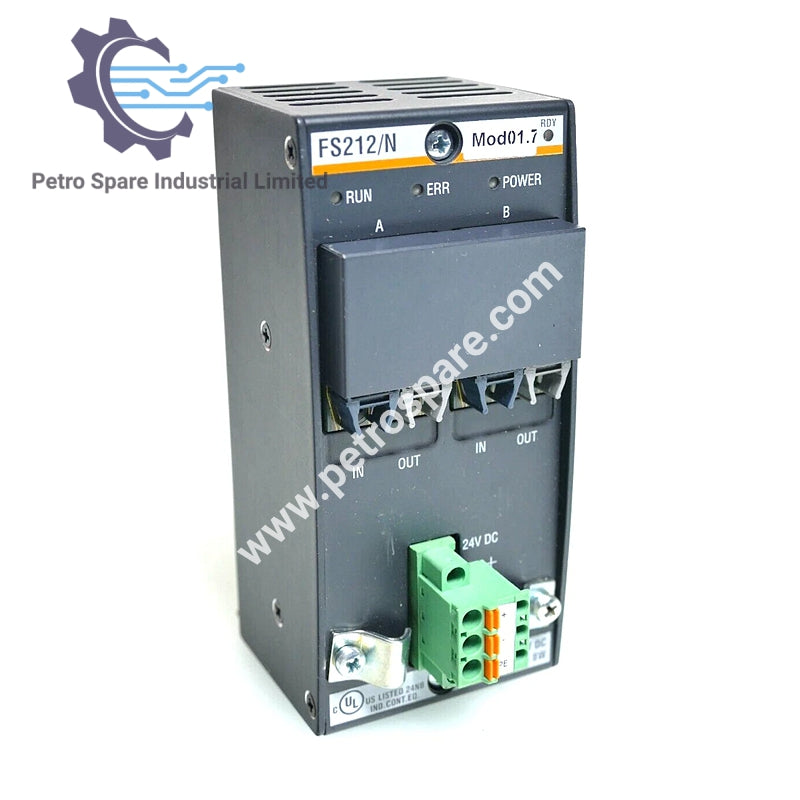

FS212/N ist ein Bachmann-FASTBUS-Modul für die zuverlässige optische Kommunikation zwischen mehreren Stationen mit integrierter Stromversorgung und galvanischer Trennung.
Kommunikationsspezifikationen
-
Schnittstelle: FASTBUS
-
Leitungslänge: 40 / 150 / 180 m zwischen Stationen
-
Gesamtlänge (max.): 1000 m
-
Übertragungsmedium: Kunststoff-Lichtwellenleiter (POF) bis 40 m; Hard-Cladded Silica (HCS) bis 150 m; spezielles HCS-Kabel bis 180 m
-
Anzahl der Stationen: Max. 16
Stromversorgung
-
Eingangsspannung: 24 VDC (18 bis 34 V)
-
Stromaufnahme: Max. 1,2 A bei 24 V
-
Nennleistung (Ausgang): 17 W
-
Ausgangsstrom bei +5 V: 2800 mA
-
Ausgangsstrom bei +15 V: 250 mA
-
Ausgangsstrom bei -15 V: 200 mA
Elektrischer Schutz
-
Galvanische Trennung vom System: 500 V
-
Verpolungsschutz: Ja
