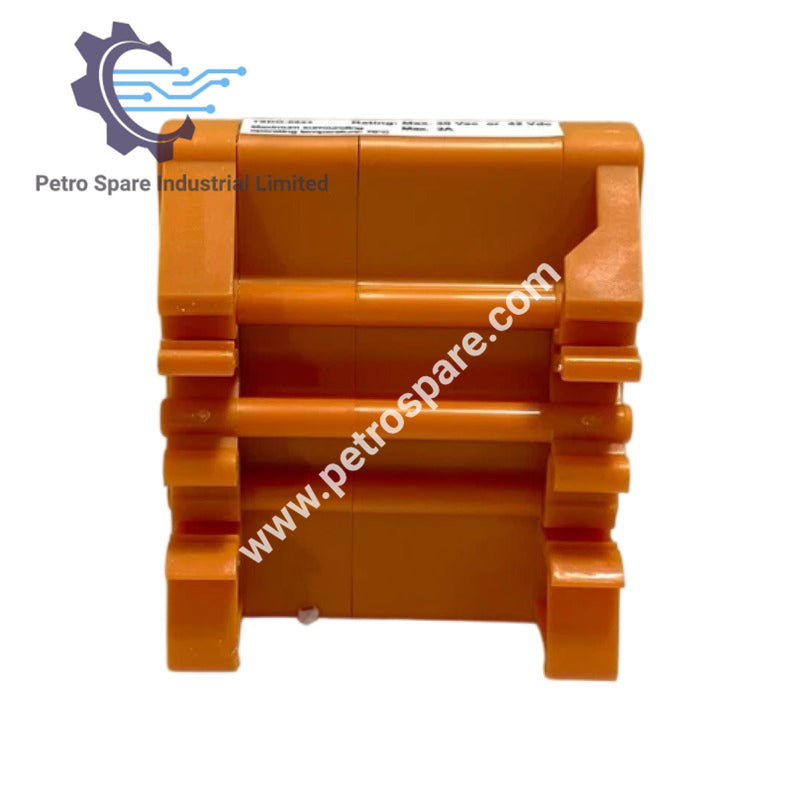

FS-TRO-0824

Produktübersicht

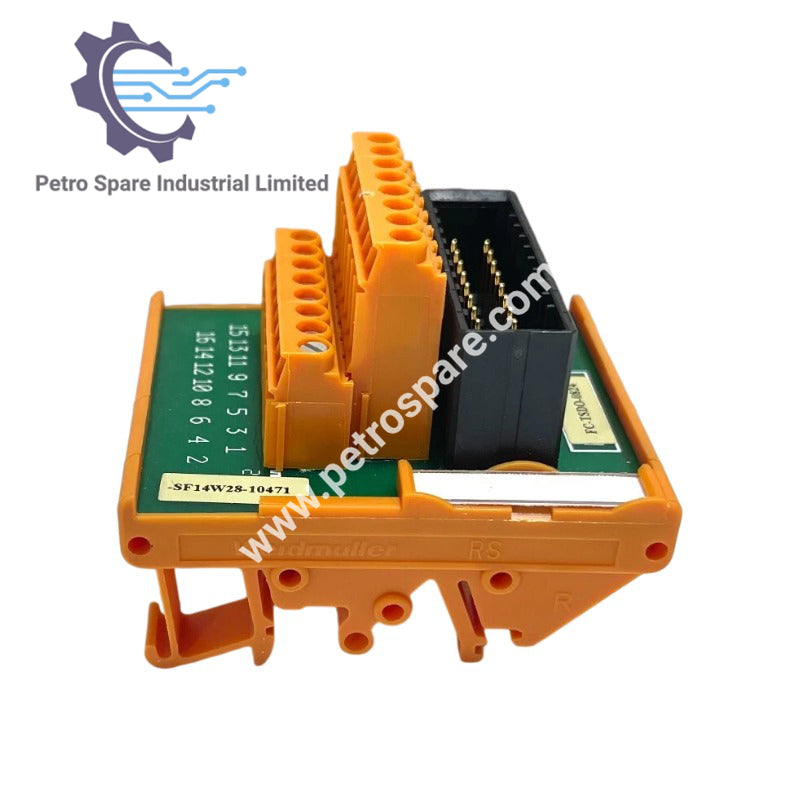

Das FS-TRO-0824 ist ein 8-Kanal Digitalausgang (Relaiskontakt) FTA mit NO/NC-Kontakten, entwickelt für industrielle Sicherheits- und Steuerungsanwendungen.

Allgemeine Spezifikationen

• Typnummer: FS‑TRO‑0824
• Anzahl der Ausgangskanäle: 8

Eingangsspezifikationen

• Nenn-Eingangsspannung: 24 Vdc
• Max. Eingangsspannung: 31 Vdc
• Relais Ansprechspannung: 19 Vdc
• Eingangsstrom: typischerweise 27 mA bei 24 Vdc

Ausgangsspezifikationen

• Max. Ausgangsstrom: 5 A
• Max. Ausgangsspannung: 250 Vac / 300 Vdc
• Max. geschaltete Last: 1250 VA / 150 W bei 30 Vdc

Relaiskontakt-Bewertungen

• Max. Strom: 8 A
• Max. geschaltete Spannung: 250 Vac / 300 Vdc
• Max. geschaltete Last: 2000 VA / 192 W bei 24 Vdc
• Max. Schaltfrequenz: 20 Hz
• Erwartete Lebensdauer (elektrisch): 100.000 Schaltvorgänge
• Erwartete Lebensdauer (mechanisch): 30.000.000 Schaltvorgänge

Isolierung

• Spule zu Kontakt: 4000 Vac
• Kontakt zu Kontakt: 1000 Vac

Sicherungen

• Bewertung: 5 AT (träge), 5 x 20 mm (0,20 x 0,79 in)

Physikalische Abmessungen

• Modulabmessungen: 195 x 70 x 60 mm (L x W x H) – 7,68 x 2,76 x 2,36 in
• DIN EN-Schienen: TS32 / TS35 x 7,5
• Genutzte Schienenlänge: 196 mm (7,72 in)

Anschluss – Schraubklemmen

• Max. Drahtdurchmesser: 2,5 mm² (AWG 14)
• Abisolierlänge: 7 mm (0,28 in)
• Anziehdrehmoment: 0,5 Nm (0,37 ft-lb)

Umweltspezifikationen

• Umgebungstemperatur: –40°C bis +70°C (–40°F bis +158°F)
• Kontaktmaterial: Silber-Kadmiumoxid

---
