FS-PDB-0824

Allgemeine Spezifikationen

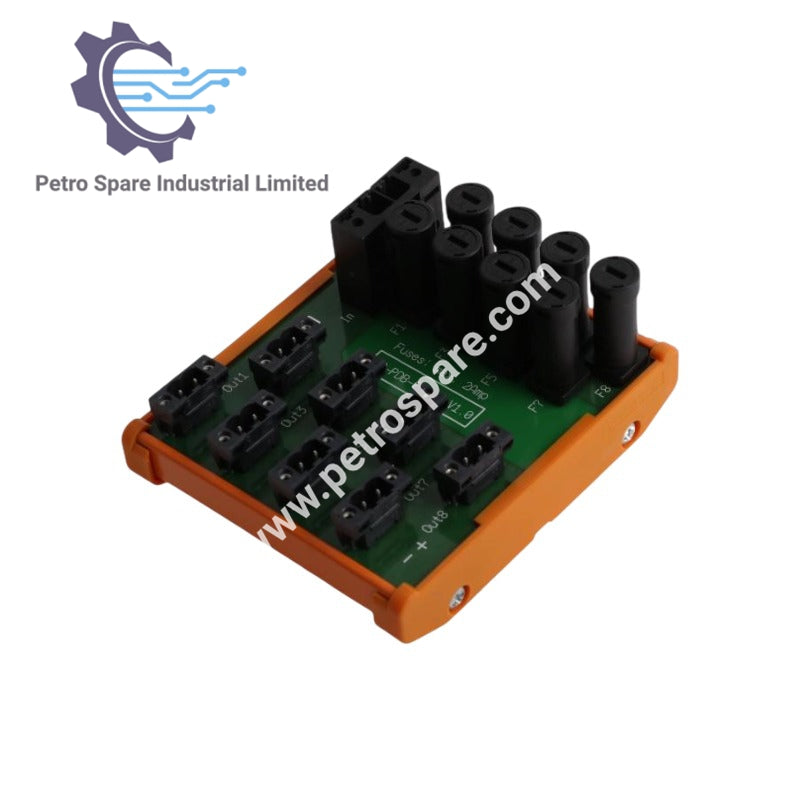

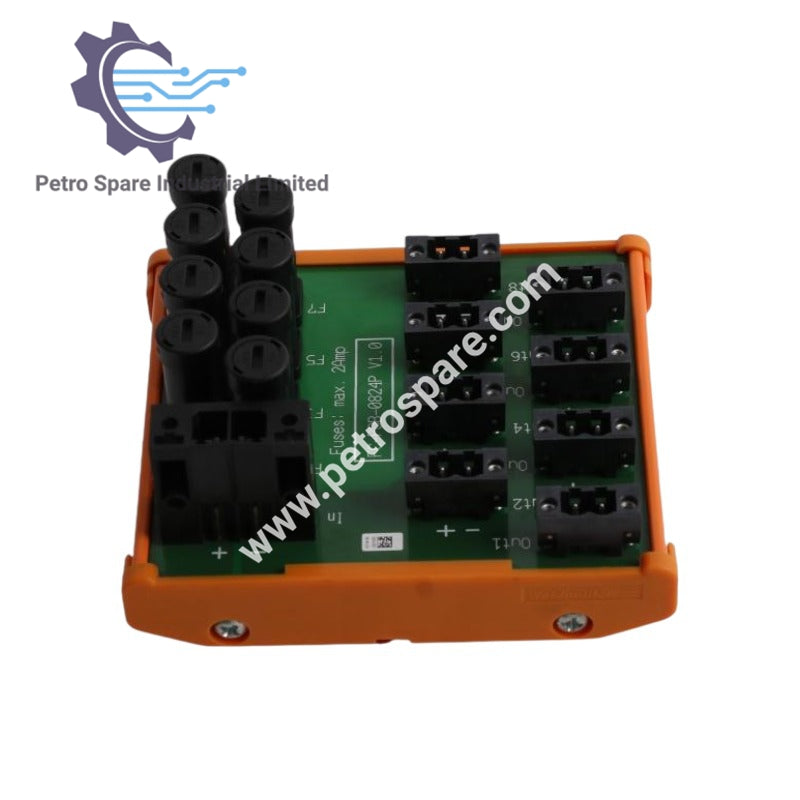

• Produkttypbezeichnung: Stromverteilungsplatine
• Bestellnummer: FS-PDB-0824
• Beschreibung: 24V DC Stromverteilungsplatine mit 2 Amp Sicherungen
• Sicherungswert, max.: 2 AT (träge)
• Sicherungsabmessungen: 5 x 20 mm (0,20 x 0,79 in)

Anschlüsse – Eingang

• Hersteller und Typ: 2-polige Stiftleiste mit Kodierung
• Weidmuller Anschluss: BVZ 7.62/02F SW (Stecker)
• Weidmuller Schlüssel: KO BV/SV7.62 (Schlüssel)

Anschlüsse – Feld

• Hersteller und Typ: 2-poliger Steckblock
• Weidmuller Typ: BL 5.08/2 SN OR

Physikalische Abmessungen

• Modulabmessungen (L x W x H): 94 x 109 x 71 mm (3,7 x 4,3 x 2,8 in)

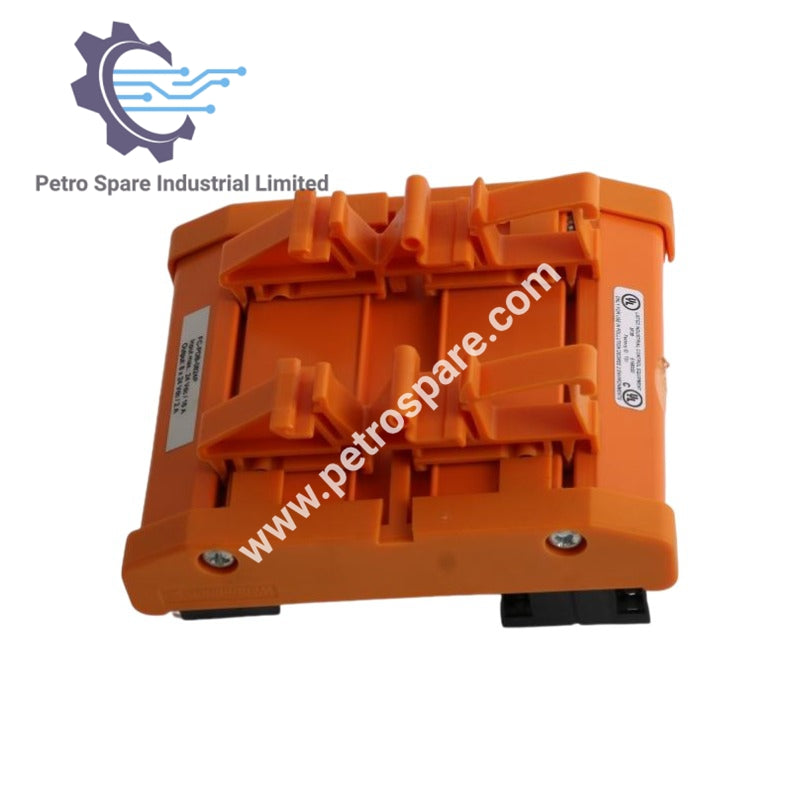

Montage

• DIN EN Schienen: TS32 / TS35 × 7,5
• Verwendete Schienenlänge: 95 mm (3,74 in)

---
