6ES7134-4GB52-0AB0

Produktübersicht

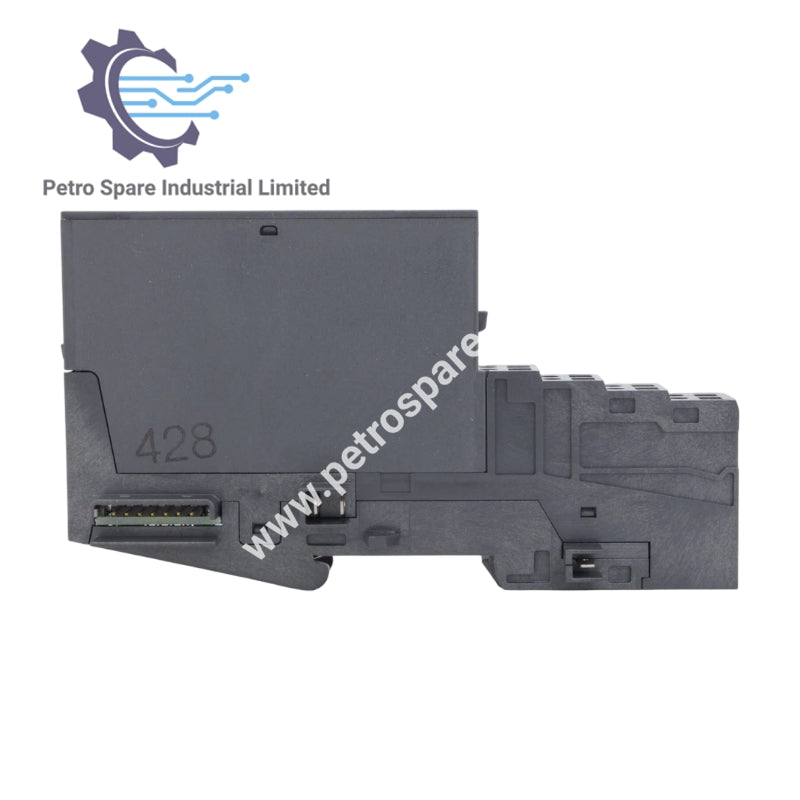

6ES7134-4GB52-0AB0 ist ein SIMATIC DP ET200S Elektronikmodul mit 2 schnellen 2-Draht-Stromeingängen (0–20 mA / 4–20 mA) für 2-Draht-Wandler.

Technische Daten

Produktfunktion

• Isochrone Betriebsart: Ja

Versorgungsspannung

• Lastspannung L+: Nennwert 24 V DC
• Kurzschlussschutz: Ja
• Verpolungsschutz: Ja

Eingangsstrom

• Von Lastspannung L+ (ohne Last), max.: 225 mA
• Vom Rückplane-Bus 3,3 V DC, max.: 10 mA

Ausgangsspannung

• Stromversorgung der Sender: Ja
• Kurzschlussfest: Ja

Leistungsverlust

• Typisch: 2,5 W

Adressbereich

• Adressraum pro Modul, max.: 4 Byte

Analogeingänge

• Anzahl der analogen Eingänge: 2
• Zykluszeit (alle Kanäle), max.: 0,25 ms
• Eingangsbereiche (Nennwerte), Ströme: 0–20 mA, 4–20 mA
• Eingangswiderstand (0–20 mA): 106 Ω
• Maximale geschirmte Kabellänge: 200 m

Analoge Werterzeugung

• Auflösung mit Überbereich (Bit inklusive Vorzeichen), max.: 16 Bit

---
