8810-HI-TX

Übersicht

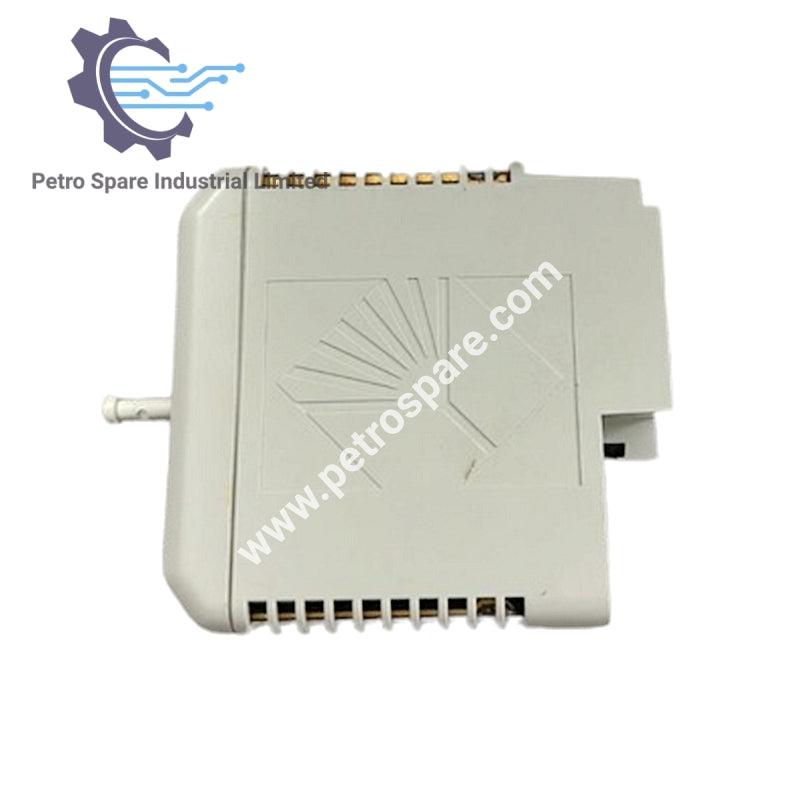

Das Eaton MTL 8810-HI-TX ist ein 4–20 mA Analog-Eingangsmodul mit HART-Unterstützung. Es bietet hochpräzise Signalaufnahme, konfigurierbare Alarme und Explosionsschutzkonformität für industrielle Automatisierungs- und Prozessleitsysteme.

Lebenszyklus

• Status: Aktiv

Eingangsspezifikationen

• Kanäle: 8, Single-Ended

• Nominaler Signalbereich: 4–20 mA

• Voller Signalbereich: 0,25–24 mA

• Leitungsfehlererkennung: Kurzschluss > 23,5 mA, Unterbrechung < 0,5 mA

• Genauigkeit (25 °C): ±0,1 % des Messbereichs

• Temperaturkoeffizient: 38 ppm/°C

• Auflösung: 16 Bit

• Wiederholgenauigkeit: 0,05 % des Messbereichs

• Datenformat: 16-Bit unsigned (0–25 mA = 0–65.535)

• HART-Datenformat: IEEE754 Gleitkommazahl

Ausgangsmerkmale

• Spannung (@ 20 mA): ≥ 10,2 V

• Strom (max): 28 mA

Isolierung

• Kanäle zum Railbus: 250 V AC RMS

• Zwischen Kanälen: Keine

Konfigurierbare Parameter

• Alarme: Hoch, Hoch-Hoch, Niedrig, Niedrig-Niedrig

• Alarm-Totband: Benutzerdefiniert

• Eingangsfilter-Zeitkonstante: Benutzerdefiniert

• Eingangstotzone: Benutzerdefiniert

• Ansteuerung im Fehlerzustand: Deaktiviert / Hochskalieren / Runterskalieren

• HART-Variablen- & Statusmeldung: Aktivieren / Deaktivieren

Ansprechzeit

• 4–20 mA Modus: ≤ 25 ms

• HART Modus: 0,75 s pro Kanal

Explosionsschutz-Spezifikation

• Schutztechnik: EEx nA [nL] IIC T4

• Ort (FM/CSA): Klasse 1, Div. 2, Gruppen A–D, T4

• FM Nicht-entzündbare Parameter (pro Kanal): Voc = 28,7 V, Isc = 33 mA

• Gasgruppen:

  • A, B: Ca = 0,17 µF, La = 11 mH

  • C: Ca = 0,51 µF, La = 33 mH

  • D: Ca = 1,36 µF, La = 88 mH

Stromversorgung

• Systemstrom: Typisch 50 mA, max. 70 mA

• Gepufferte Feldversorgung: 350 mA (2-Draht TX max.), 110 mA (4-Draht TX max.)

Physikalische Eigenschaften

• Modul-Schlüsselcode: A1

• Breite: 42 mm

• Gewicht: 200 g

---
