DS200DCFBG1BNC

Produktübersicht

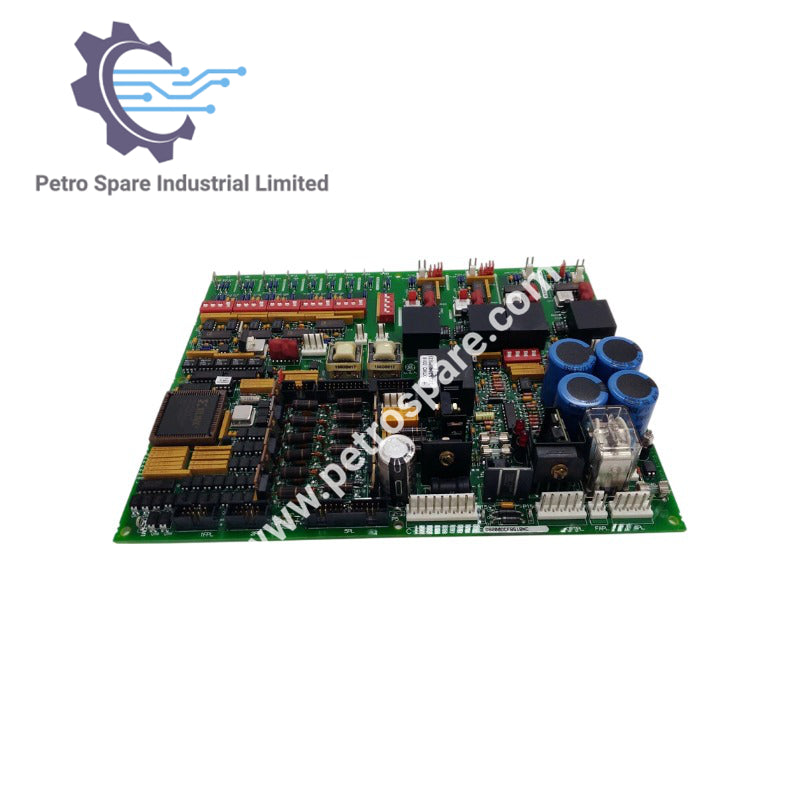

Die DS200DCFBG1BNC ist eine GE-Mark-V-Stromversorgungsplatine, die Eingangsspannungen von 38 bis 115 VAC sicher verarbeitet.

Integrierte Schaltungen

• Treiberschaltung
• Versorgungsschaltung für die Steuerungsebene
• Stromversorgungsschaltung für das Motorfeld
• AC-Überwachungsschaltung
• DC-Überwachungsschaltung

Sicherungen und Anzeigen

• 3 geschützte Sicherungen zur Vermeidung von Schaltungsunterbrechungen
• Integrierte LED- und Neonanzeigen zur Meldung des Sicherungsstatus

Testpunkte

• P5: Testpunkt der geregelten Stromversorgung
• DCOM: Testpunkt für die gemeinsame Referenz der Testsignale
• P15: Testpunkt der positiven Stromversorgung
• N15: Testpunkt der negativen Stromversorgung
• ACCT: ACCT-Signal-Testpunkt für DCFB/SDCC

---
