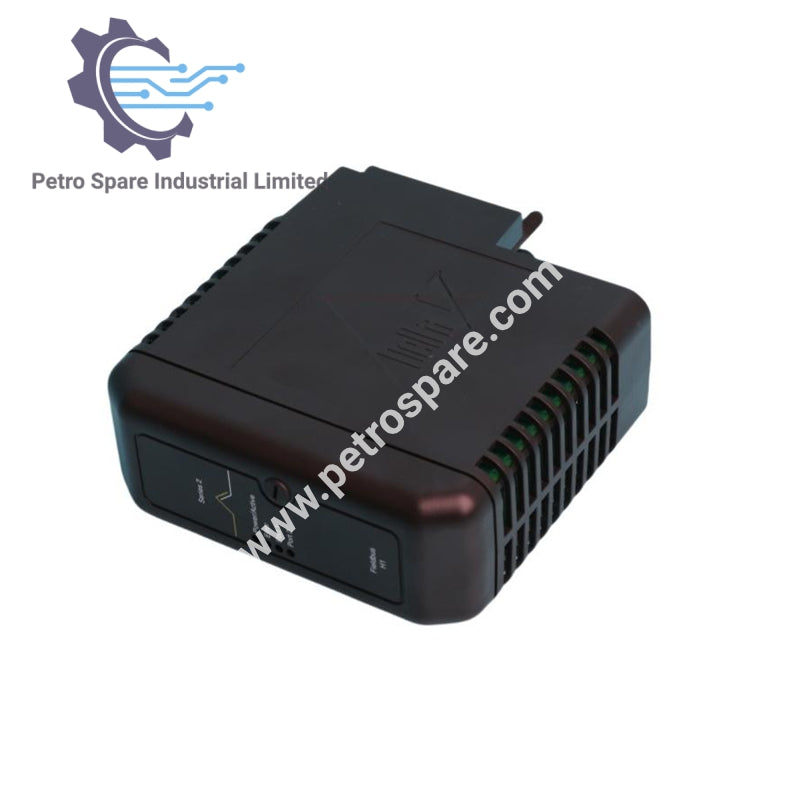

KJ3242X1-BA2

Übersicht

• Modell: KJ3242X1-BA2

• Typ: Fieldbus-H1-Karte (Serie 2)

• Hersteller: Emerson

• Anwendung: Bietet eine Fieldbus-H1-Kommunikationsschnittstelle für DeltaV-Steuerungssysteme

Stromversorgungsspezifikation

• Stromversorgung des lokalen Busses: 12 VDC, 300 mA

• Fieldbus-Stromversorgung: 9–32 VDC, 12 mA pro Anschluss

Umgebungsspezifikation

• Umgebungstemperatur: -40 bis +70 °C

• Stoßfestigkeit: 10 g, halbe Sinuswelle für 11 ms

• Vibrationsfestigkeit:

  • 1 mm Spitze-Spitze von 2–13,2 Hz

  • 0,7 g von 13,2–150 Hz

• Luftgetragene Verunreinigungen: ISA-S71.04-1985 Klasse G3

• Relative Luftfeuchtigkeit: 5–95 %, nicht kondensierend

• Codierposition des Klemmenblocks: D6

Mechanische Spezifikation

• Abmessungen: 3,0 cm (W) × 12,0 cm (H) × 14,0 cm (T)

• Gewicht: 0,35 kg

• Montage: Steckkarte für DeltaV-I/O-Baugruppen

Wartung & Einstellung

• Wartungsfreundlichkeit: Keine vom Benutzer wartbaren Teile

• Kalibrierung: Nicht erforderlich

• Demontage: Nicht empfohlen

---
