6GK7542-1AX00-0XE0

Produktübersicht

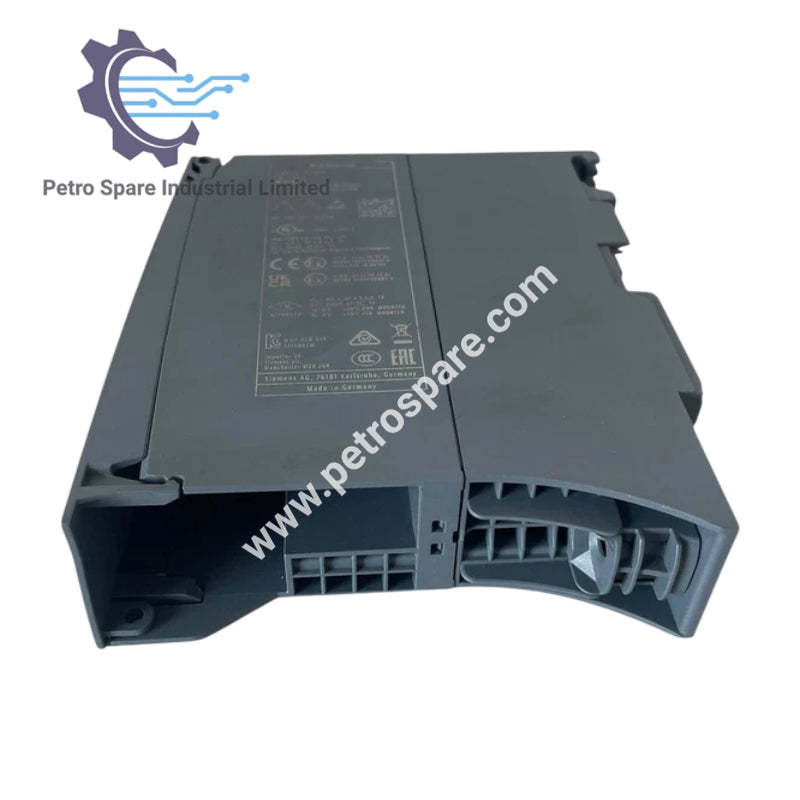

6GK7542-1AX00-0XE0 ist ein Kommunikationsmodul CM 1542-1 für den Anschluss der S7-1500 an PROFINET als IO-Controller oder IO-Gerät.

Technische Daten

Übertragungsrate

• Am 1. Interface: 10 ... 100 Mbit/s

Schnittstellen

• Anzahl der Schnittstellen / Industrial Ethernet: 1
• Anzahl der elektrischen Anschlüsse / 1. Interface: 2
• Art des elektrischen Anschlusses / 1. Interface: RJ45-Buchse

Versorgungsspannung, Stromaufnahme, Leistungsverlust

• Spannungsart: Gleichspannung
• Versorgungsspannung / vom Rückplane-Bus: 15 V
• Relative symmetrische Toleranz / bei Gleichspannung: ±3 %
• Stromaufnahme / vom Rückplane-Bus / bei 15 V / typisch: 0,22 A
• Leistungsverlust: 3,3 W

Umgebungsbedingungen

• Umgebungstemperatur / vertikale Montage / Betrieb: 0 ... 40 °C
• Umgebungstemperatur / horizontale Sammelschienen / Betrieb: 0 ... 60 °C
• Lagerungstemperatur: -40 ... +70 °C
• Transporttemperatur: -40 ... +70 °C
• Relative Luftfeuchtigkeit / bei 25 °C / ohne Kondensation / Betrieb / maximal: 95 %

Schutzart

• IP: IP20

---
