6ES7417-4XT05-0AB0

Produktübersicht

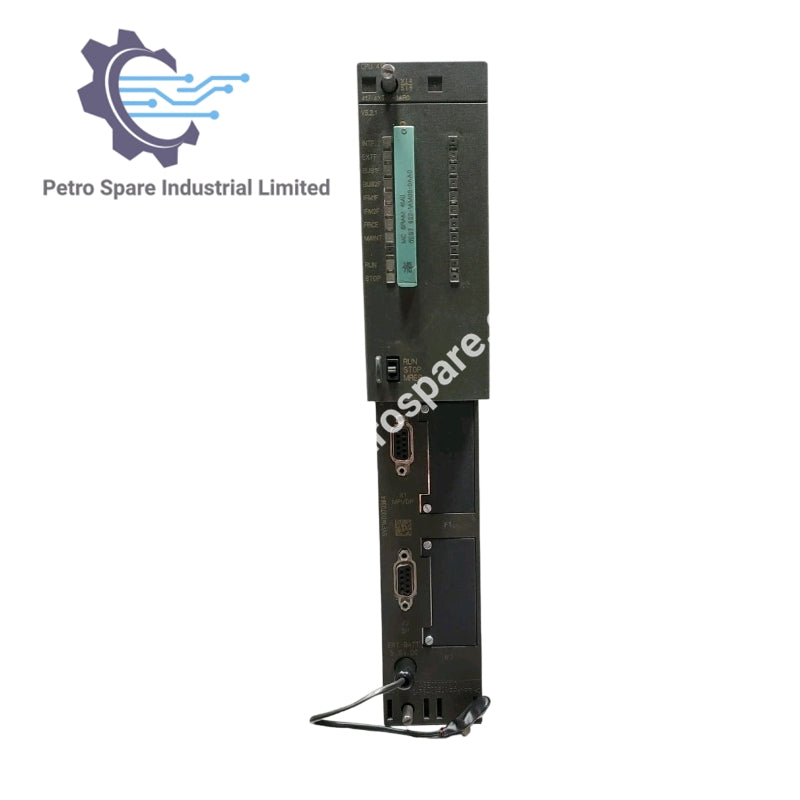

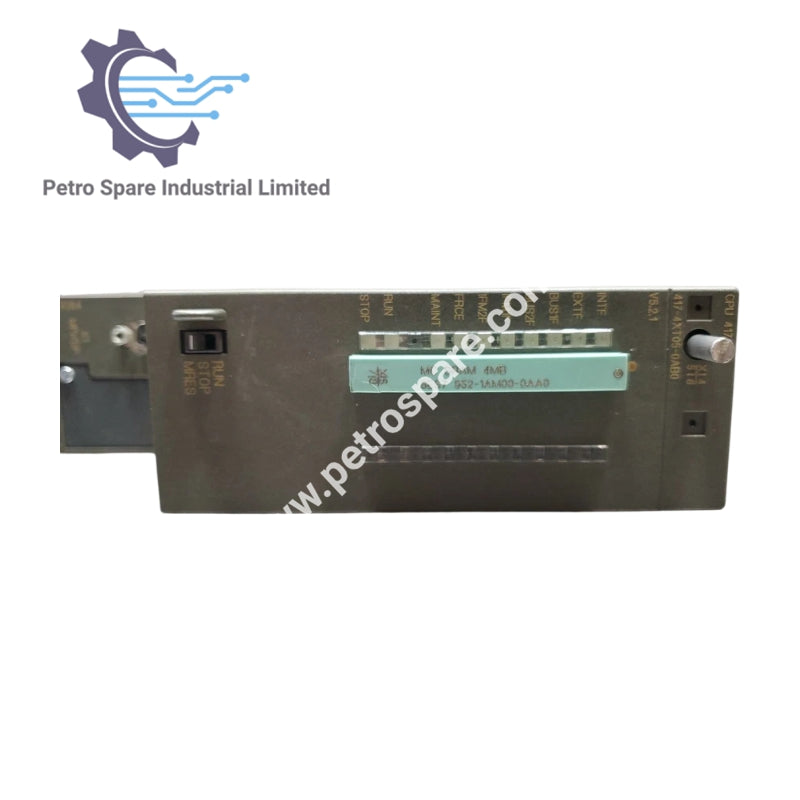

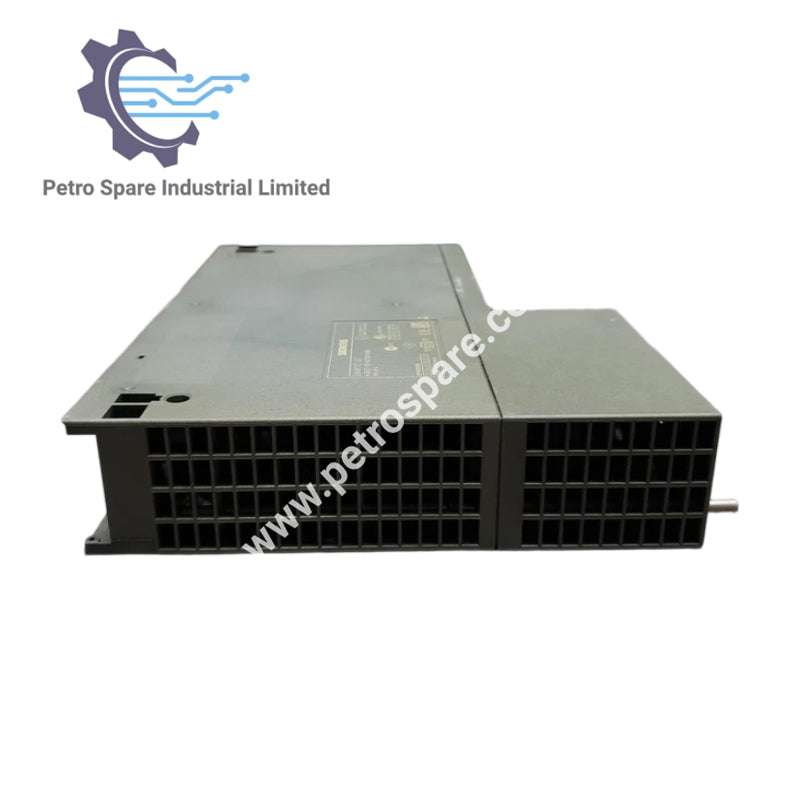

6ES7417-4XT05-0AB0 CPU 417-4 ist eine zentrale Verarbeitungseinheit mit einem Arbeitsspeicher von 30 MB.

Technische Spezifikationen

• HW-Funktionsstatus: 04
• Firmware-Version: V5.3
• Produktfunktion:
  ● Isochroner Modus: Ja; Nur für PROFIBUS
• Engineering mit:
  ● Programmpaket: STEP 7 V5.3 SP2 oder höher mit HW-Update
  ● CiR - Konfiguration im RUN
  ● CiR-Synchronisationszeit, Grundlast: 60 ms
  ● CiR-Synchronisationszeit, Zeit pro I/O-Byte: 7 µs
• Versorgungsspannung:
  ● Nennwert (DC): Stromversorgung über Systemversorgung
• Eingangsstrom:
  ● Vom Backplane-Bus 5 V DC, typ.: 1,5 A
  ● Vom Backplane-Bus 5 V DC, max.: 1,8 A
  ● Vom Backplane-Bus 24 V DC, max.: 600 mA; 150 mA pro DP-Schnittstelle
  ● Von Schnittstelle 5 V DC, max.: 90 mA; An jeder DP-Schnittstelle
• Leistungsverlust:
  ● Typisch: 7,5 W
  ● Maximal: 8 W
• Speicher:
  ● Speichertyp: RAM
  ● Integrierter Arbeitsspeicher: 30 MB
  ● Integriert für Programm: 15 MB
  ● Integriert für Daten: 15 MB
